Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
SEAT Leon Hatchback (1M1) 1.6, SEAT Leon Hatchback (1M1) 1.9 TDI, SEAT Leon Hatchback (1M1) 1.9 TDI, SEAT Leon Hatchback (1M1) 1.4 16V, SEAT Leon Hatchback (1M1) 1.8 20V T, SEAT Leon Hatchback (1M1) 1.9 SDI, SEAT Leon Hatchback (1M1) 1.6 16 V, SEAT Leon Hatchback (1M1) 1.9 TDI, SEAT Leon Hatchback (1M1) 1.9 TDI, SEAT Leon Hatchback (1M1) 1.8 20V … Meer ontdekken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

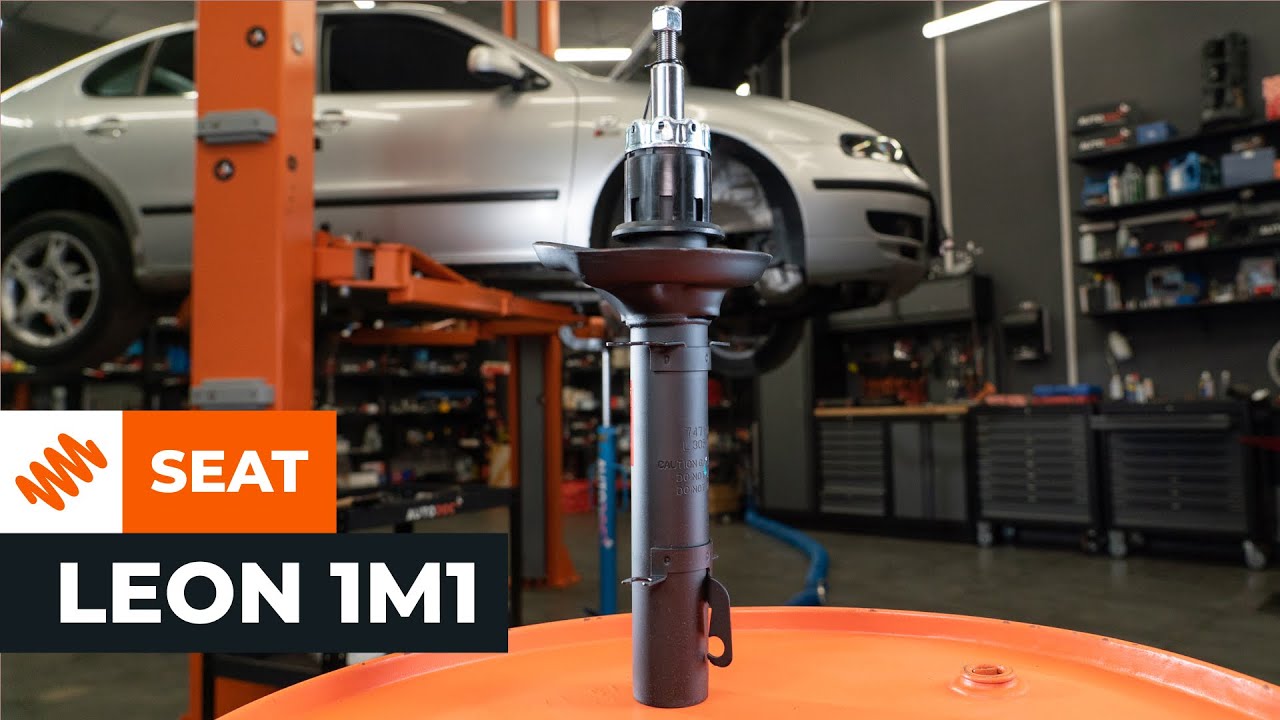

Hoe een veerpoot vooraan vervangen op een SEAT LEON 1M1 [HANDLEIDING AUTODOC]

Hoe veerpoot vooraan vervangen bij een Seat Leon 1M1 – Leidraad voor bij het vervangen

Alle auto-onderdelen die u moet uitwisselen – Schokbrekers voor de Leon Hatchback (1M1) en andere SEAT-auto's

Schokdemper

        Schokdemper voor Leon I Hatchback (1M1) Benzine (100 Pk)

        Schokdemper voor Leon I Hatchback (1M1) Benzine (125 Pk)

        Schokdemper voor Leon I Hatchback (1M1) Diesel (90 Pk)

        Schokdemper voor Leon I Hatchback (1M1) Diesel (110 Pk)

        Schokdemper voor Leon I Hatchback (1M1) Benzine (75 Pk)

        Schokdemper voor Leon I Hatchback (1M1) Benzine (180 Pk)

        Schokdemper voor Leon I Hatchback (1M1) Diesel (68 Pk)

        Schokdemper voor Leon I Hatchback (1M1) Benzine (105 Pk)

        Schokdemper voor Leon I Hatchback (1M1) Diesel (150 Pk)

Vervanging: veerpoot – Seat Leon 1M1. Overzicht met gereedschap dat u nodig hebt:

                        Staalborstel

                        WD-40 spray

                        Remmenreiniger

                        Contactspray

                        Keramisch vet

                        Kopervet

                        Momentsleutel

                        Combinatiesleutel Nr.18

                        Dopsleutel Nr.13

                        Dopsleutel Nr.18

                        Dopsleutel Nr.30

                        21mm-veerpootmoerdop

                        Schokdempersleutel

                        Bit-dop voor schokdempers #DD9

                        Inbus bit nr. H7

                        Krachtdop voor velgen Nr.17

                        Ratelsleutel

                        Wringijzer

                        hydraulische veerspanner

                        Platte schroevendraaier

                        Hydraulische versnellingsbak krik

                        Spatbordbeschermer

                        Wielblok

Koop gereedschap

Vervanging: veerpoot – Seat Leon 1M1. De experts van AUTODOC bevelen aan:

Beide veerpoten van de voorste ophanging moeten gelijktijdig vervangen worden.
De vervangprocedure is identiek voor de linkse en rechtse veerpoten van de voorste ophanging.
NB: alle werkzaamheden aan de auto Seat Leon 1M1 dienen uitgevoerd te worden bij een uitgeschakelde motor.

Voer de vervanging in deze volgorde uit:

Stap 1

Open de motorkap.
Stap 2

Gebruik een beschermhoes om beschadiging van lak en kunststof onderdelen van de auto te voorkomen.
Stap 3

Verwijder de bevestigingsdop van de veerpoot.
Stap 4

Reinig de bovenste bevestiging van het veerpootlager. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 5

Draai het bovenste bevestigingsstuk van de veerpootlager los. Maak gebruik van een 21mm-veerpootmoerdop. Gebruik inbussleutel nr. H7. Gebruik een ratelsleutel.
Stap 6

Zet de wielen vast met behulp van wielblokken.

Stap 7

Draai het bevestigingsstuk van de aandrijfas los. Gebruik een dopsleutel Nr.30. Gebruik een wringijzer.
Stap 8

Draai de wielbouten los. Gebruik de krachtdopsleutel #17. Gebruik een wringijzer.
Stap 9

Hef de auto op.

Vervanging: veerpoot – Seat Leon 1M1. Tip:
Indien u een krik gebruikt, zorg ervoor dat deze op een plat oppervlak rust zonder oneffenheden.Zorg voor extra beveiliging met kriksteunen.
Stap 10

Draai de wielbouten los.

AUTODOC raadt aan:
Belangrijk! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten. Seat Leon 1M1
Stap 11

Neem het wiel eraf.
Stap 12

Ontkoppel de bedrading voor de ABS-sensor.
Stap 13

Maak de aansluiting van de ABS-sensor los. Gebruik een platte schroevendraaier.
Stap 14

Reinig de onderste bevestiging, die de veerpoot met de fusee verbindt. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 15

Schroef de onderste bevestiging los die de veerpoot aan de fusee verbindt. Gebruik een dopsleutel Nr.18. Gebruik een combinatie steeksleutel Nr.18. Gebruik een ratelsleutel.
Stap 16

Verwijder de bevestigingsbout.
Stap 17

Schroef de bevestiging los die de aandrijfas aan de wielnaaf bevestigt. Gebruik een dopsleutel Nr.30. Gebruik een ratelsleutel.
Stap 18

Verwijder de bevestigingsmoer.
Stap 19

Reinig de bevestigingen die het kogelgewricht met de draagarm verbinden. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 20

Schroef de bevestigingsmiddelen die de fuseekogel met de draagarm verbinden los. Gebruik een dopsleutel Nr.13. Gebruik een ratelsleutel.
Stap 21

Verwijder de bevestigingsbouten.
Stap 22

Ontkoppel de fuseekogel van de draagarm.
Stap 23

Koppel de aandrijfas los van de fusee.
Stap 24

Maak de onderste veerpootbevestiging los van de fusee. Gebruik een speciale dopsleutel om de schokdemper te verwijderen.
Stap 25

Koppel de fusee los van de veerpoot.
Stap 26

Stut de fusee. Gebruik een hydraulische versnellingsbak krik.

Stap 27

Schroef het bovenste bevestigingsmiddel voor de veerpoot los.

AUTODOC raadt aan:
Houd de veerpoot vast tijdens het losmaken van de bevestigingsbouten om verwondingen te vermijden.
Stap 28

Verwijder de veerpoot.
Stap 29

Plaats de veerpoot op de veerspanner.

Vervanging: veerpoot – Seat Leon 1M1. Tips van de experts van AUTODOC:
Zorg bij gebruik van een veerspanner voor een stevige greep op de veren door het samendrukken van de veer aan beide kanten.Zorg voor de juiste positie van de veer in de houder.Zorg er voor dat de veren strak in de klemarmen geplaatst zijn.
Stap 30

Druk de veer samen.
Stap 31

Reinig de zuigerstang van de veerpoot. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 32

Verwijder de moer op de zuigerstang van de veerpoot. Maak gebruik van een 21mm-veerpootmoerdop. Gebruik inbussleutel nr. H7. Gebruik een ratelsleutel.
Stap 33

Verwijder het bovenste veerpootlager.
Stap 34

Decomprimeer de veer.
Stap 35

Verwijder de veer.
Stap 36

Verwijder de stofhoes en het aanslagrubber voor de schokdemper.
Stap 37

Verwijder de oude schokdemper uit de hydraulische veerspanner.
Stap 38

Installeer de nieuwe schokdemper op de hydraulische veerspanner.

Vervanging: veerpoot – Seat Leon 1M1. Deskundigen bevelen aan:
Alvorens een nieuwe schokdemper te plaatsen dient u deze 3 tot 5 keer handmatig te pompen.
Stap 39

Monteer de stofhoes op het aanslagrubber op de nieuwe schokdemper.
Stap 40

Monteer de veer op de schokdemper.
Stap 41

Druk de veer samen.
Stap 42

Installeer de bovenste veerpootbevestiging en de taatspot.
Stap 43

Draai de moer voor de zuigerstang van de veerpoot vast. Maak gebruik van een 21mm-veerpootmoerdop. Maak gebruik van een bit-dop voor schokdempers nr. DD9. Gebruik een momentsleutel. Draai deze vast tot een koppel van 60 Nm.
Stap 44

Behandel de stang van de veerpoot. Gebruik een kopersmeermiddel.

Stap 45

Decomprimeer de veer.
Stap 46

Verwijder de gemonteerde veerpoot.
Stap 47

Maak de plek waar de veerpoot bevestigd is schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 48

Reinig de groeven van de homokinetische koppeling op de aandrijfas. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 49

Behandel de spievertanding van de homokinetische koppeling van de aandrijfas met een daarvoor bedoeld middel. Gebruik een kopersmeermiddel.

Stap 50

Reinig de montagelocatie van het kogelgewricht. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 51

Monteer de veerpoot in de wielkast.
Stap 52

Schroef de bovenste bevestigingsmiddelen voor de veerpootlager in.

AUTODOC raadt aan:
Draai ze niet vast.
Stap 53

Bevestig de veerpoot op de fusee.
Stap 54

Breng de bevestigingsbouten aan.
Stap 55

Verwijder de stut vanonder de fusee.

AUTODOC raadt aan:
Vervanging: veerpoot – Seat Leon 1M1. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 56

Monteer de aandrijfas.
Stap 57

Verbind het kogelgewricht met de draagarm.
Stap 58

Breng de bevestigingsbouten aan.
Stap 59

Haal de bevestigingen, die de fuseekogel met de draagarm verbinden, aan. Gebruik een dopsleutel Nr.13. Gebruik een ratelsleutel.
Stap 60

Plaats de bevestigingsmoer.
Stap 61

Schroef de bevestiging van de aandrijfas vast. Gebruik een dopsleutel Nr.30. Gebruik een ratelsleutel.
Stap 62

Schroef het onderste bevestigingsmiddel van de veerpoot in. Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 63

Behandel de stekker van de ABS-sensor met een daarvoor bedoeld middel. Gebruik diëlektrisch smeermiddel.
Stap 64

Verbind de aansluiting van de ABS-sensor.
Stap 65

Sluit de bedrading voor de ABS-sensor aan.
Stap 66

Draai het onderste bevestigingsmiddelen van de veerpoot aan. Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 50 Nm.+90°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 67

Draai de bevestigingsmiddelen die de fuseekogel met de draagarm verbinden aan. Gebruik een dopsleutel Nr.13. Gebruik een momentsleutel. Draai deze vast tot een koppel van 20 Nm.+90°

Vervanging: veerpoot – Seat Leon 1M1. AUTODOC beveelt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 68

Behandel de bevestiging die de veerpoot met de fusee verbindt. Gebruik een kopersmeermiddel.

Stap 69

Behandel de bevestigingen van het kogelgewricht. Gebruik een kopersmeermiddel.

Stap 70

Reinig het oppervlak waarop de velg moet worden gemonteerd. Gebruik een staalborstel.
Stap 71

Behandel het oppervlak waar de remschijf contact maakt met de velg. Maak gebruik van keramisch vet.
Stap 72

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.
Stap 73

Monteer het wiel.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen. Seat Leon 1M1
Stap 74

Draai de wielbouten vast. Gebruik de krachtdopsleutel #17. Gebruik een ratelsleutel.
Stap 75

Laat de auto zakken.
Stap 76

Span de moer van de aandrijfas aan. Gebruik een dopsleutel Nr.30. Gebruik een momentsleutel. Draai deze vast tot een koppel van 200 Nm.
Stap 77

Draai de wielbouten vast aan de hand van een kruiselings patroon. Gebruik de krachtdopsleutel #17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 120 Nm.
Stap 78

Verwijder de krik en de wielblokken.
Stap 79

Draai het bovenste bevestigingsmiddel voor de veerpoot vast. Maak gebruik van een 21mm-veerpootmoerdop. Maak gebruik van een bit-dop voor schokdempers nr. DD9. Gebruik een momentsleutel. Draai deze vast tot een koppel van 60 Nm.
Stap 80

Behandel het bovenste bevestigingsmiddel voor de veerpootlager met een daarvoor bedoeld middel. Gebruik een kopersmeermiddel.

Stap 81

Plaats de bevestigingsdop van de veerpoot.
Stap 82

Verwijder de beschermhoes van het spatbord.
Stap 83

Klap de motorkap dicht.
