Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_), TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_), TOYOTA Yaris Hatchback (_P1_) 1.4 D-4D (NLP10_), TOYOTA Yaris Hatchback (_P1_) 1.3 (SCP12_, SCP13_), TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_), TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_), TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_) … Meer ontdekken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

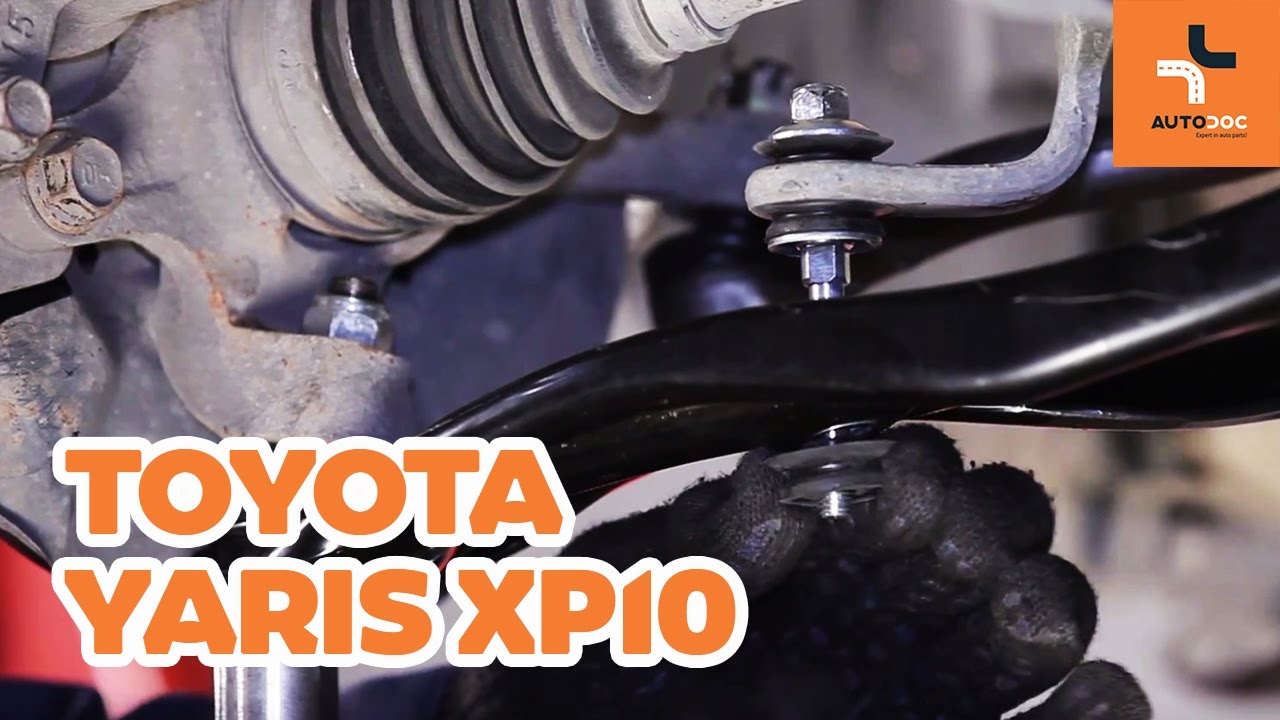

Hoe een voorste draagarm vervangen op een TOYOTA YARIS XP10 HANDLEIDING | AUTODOC

Hoe voorste onderste arm vervangen bij een Toyota Yaris P1 – Leidraad voor bij het vervangen

Alternatieve producten

Draagarm

Vervanging: voorste onderste arm – Toyota Yaris P1. Gereedschap dat u daarbij nodig hebt:

                      Staalborstel

                      WD-40 spray

                      Remmenreiniger

                      Kopervet

                      Combinatiesleutel Nr.10

                      Combinatiesleutel Nr.13

                      Combinatiesleutel Nr.17

                      Combinatiesleutel Nr.19

                      Dopsleutel Nr.17

                      Krachtdop voor velgen Nr.21

                      Ratelsleutel

                      Momentsleutel

                      Wringijzer

                      Kogelgewrichttrekker

                      Hydraulische versnellingsbak krik

                      Wielblok

Koop gereedschap

Vervanging: voorste onderste arm – Toyota Yaris P1. AUTODOC beveelt aan:

De vervangingsprocedure van de linker- en rechterdraagarmen verschilt niet.
Alle werkzaamheden moeten worden verricht met stilstaande motor.

Vervanging: voorste onderste arm – Toyota Yaris P1. Aanbevolen volgorde van stappen:

Stap 1

Zet de wielen vast met behulp van wielblokken.
Stap 2

Maak de wielbouten los. Gebruik de krachtdopsleutel #21.
Stap 3

Verhoog de voorzijde van de wagen en plaats veilig op steunen.

Stap 4

Draai de wielbouten los.

AUTODOC raadt aan:
Belangrijk! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten. Toyota Yaris P1
Stap 5

Neem het wiel eraf.
Stap 6

Maak het verbindingsdeel dat het kogelgewricht met de fusee verbindt schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.

Stap 7

Schroef de bevestiging van het kogelgewricht met de fusee los. Gebruik een combinatie steeksleutel Nr.19
Stap 8

Ontkoppel het kogelgewricht van de fusee. Gebruik een kogelgewrichttrekker.
Stap 9

Reinig de koppelstangbevestigingen. Gebruik een staalborstel. Gebruik de WD-40 spray.

Stap 10

Schroef het bevestigingsstuk dat de stabilisatorstang en de draagarm met elkaar verbindt los. Gebruik een combinatie steeksleutel Nr.13. Gebruik een combinatie steeksleutel Nr.10.
Stap 11

Reinig alle verbindingen van de draagarmen. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 12

Schroef de bevestiging van de voorste arm los. Gebruik een dopsleutel Nr.17. Gebruik een wringijzer. Gebruik een ratelsleutel.
Stap 13

Zorg ervoor dat de motor rondom de carter ondersteund wordt. Gebruik een hydraulische versnellingsbak krik.

Vervanging: voorste onderste arm – Toyota Yaris P1. Deskundigen bevelen aan:
Zorg ervoor dat de motor ondersteund wordt.
Stap 14

Schroef de bevestiging van de achterste arm los. Gebruik een combinatie steeksleutel Nr.17 Gebruik een dopsleutel Nr.17. Gebruik een ratelsleutel.
Stap 15

Verwijder de arm.
Stap 16

Reinig de bevestigingsgaten en de schroefdraad van de draagarm. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 17

Installeer een nieuwe arm.

Vervanging: voorste onderste arm – Toyota Yaris P1. De experts van AUTODOC bevelen aan:
Gebruik enkel nieuwe bouten en moeren tijdens het installatieproces.Beschadig de cover van het kogelgewricht niet.
Stap 18

Schroef de achterste bevestigingen vast die de draagarm aan het hulpframe verbinden. Gebruik een combinatie steeksleutel Nr.17 Gebruik een dopsleutel Nr.17. Gebruik een ratelsleutel. Gebruik een wringijzer.
Stap 19

Schroef de bevestiging van de voorste arm vast. Gebruik een dopsleutel Nr.17. Gebruik een ratelsleutel. Gebruik een wringijzer.
Stap 20

Verwijder de steun van onder de motor.

AUTODOC raadt aan:
Vervanging: voorste onderste arm – Toyota Yaris P1. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 21

Verbind het kogelgewricht met de fusee.
Stap 22

Span de bevestiging van het kogelgewricht aan. Gebruik een combinatie steeksleutel Nr.19 Gebruik een momentsleutel. Draai deze vast tot een koppel van 98 Nm.
Stap 23

Beweeg de fusee omhoog. Gebruik een hydraulische versnellingsbak krik.
Stap 24

Draai het bevestigingsstuk dat de stabilisatorstang en de draagarm met elkaar verbindt vast. Gebruik een combinatie steeksleutel Nr.13. Gebruik een combinatie steeksleutel Nr.10. Gebruik een momentsleutel. Draai deze vast tot een koppel van 18 Nm.
Stap 25

Draai het voorste bevestigingsstuk dat de draagarm en het chassis met elkaar verbindt vast. Gebruik een dopsleutel Nr.17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 88 Nm.

Stap 26

Schroef de achterste bevestigingen, die de draagarm aan het subframe van de carrosserie bevestigen, vast. Gebruik een dopsleutel Nr.17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 132 Nm.
Stap 27

Verwijder de steun van onder de fusee.

Vervanging: voorste onderste arm – Toyota Yaris P1. Tip:
Laat de hydraulische versnellingsbak krik langzaam en zonder schokken zakken om schade aan de montages en mechanismen te vermijden.
Stap 28

Behandel alle verbindingen van de draagarmen. Gebruik een kopersmeermiddel.

Stap 29

Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.
Stap 30

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

AUTODOC raadt aan:
Vervanging: voorste onderste arm – Toyota Yaris P1. Wacht een paar minuten af na het aanbrengen van de spray.
Stap 31

Installer het wiel.

Vervanging: voorste onderste arm – Toyota Yaris P1. Tips van de experts van AUTODOC:
Houd het wiel omhoog tijdens het vastschroeven van de bevestigingsbouten om verwondingen te vermijden.
Stap 32

Draai de wielbouten vast. Gebruik de krachtdopsleutel #21.
Stap 33

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik de krachtdopsleutel #21. Gebruik een momentsleutel. Draai deze vast tot een koppel van 103 Nm.

Stap 34

Verwijder de krik en de wielblokken.
