Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
VOLVO S60 I (384) 2.4, VOLVO S60 I (384) 2.4, VOLVO S60 I (384) 2.4 T, VOLVO S60 I (384) T5, VOLVO S60 I (384) D5, VOLVO S60 I (384) 2.4 T AWD, VOLVO S60 I (384) 2.0 T, VOLVO S60 I (384) 2.4 Bifuel (CNG), VOLVO S60 I (384) R 2,5 T AWD, VOLVO S60 I (384) 2.4 D, VOLVO S60 I (384) 2.5 T, VOLVO S60 I (384) 2.5 T AWD, VOLVO S60 I (384) T5, VOLVO S60 I (384) D5, VOLVO S60 I (384) 2.4 D, VOLVO S60 I (384) T5, VOLVO S60 I (384) 2.4 D, VOLVO S60 I (384) 2.4, VOLVO S60 I (384) 2.4 D, VOLVO S60 I (384) 2.4 Bifuel (LPG), VOLVO S60 I (384) 2.4 CDI … Meer ontdekken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

Deze video toont de vervangingsprocedure van een eender auto-onderdeel in een andere auto.

Alle auto-onderdelen die u moet uitwisselen – Veerpootlager voor de S60 I (384) en andere VOLVO-auto's

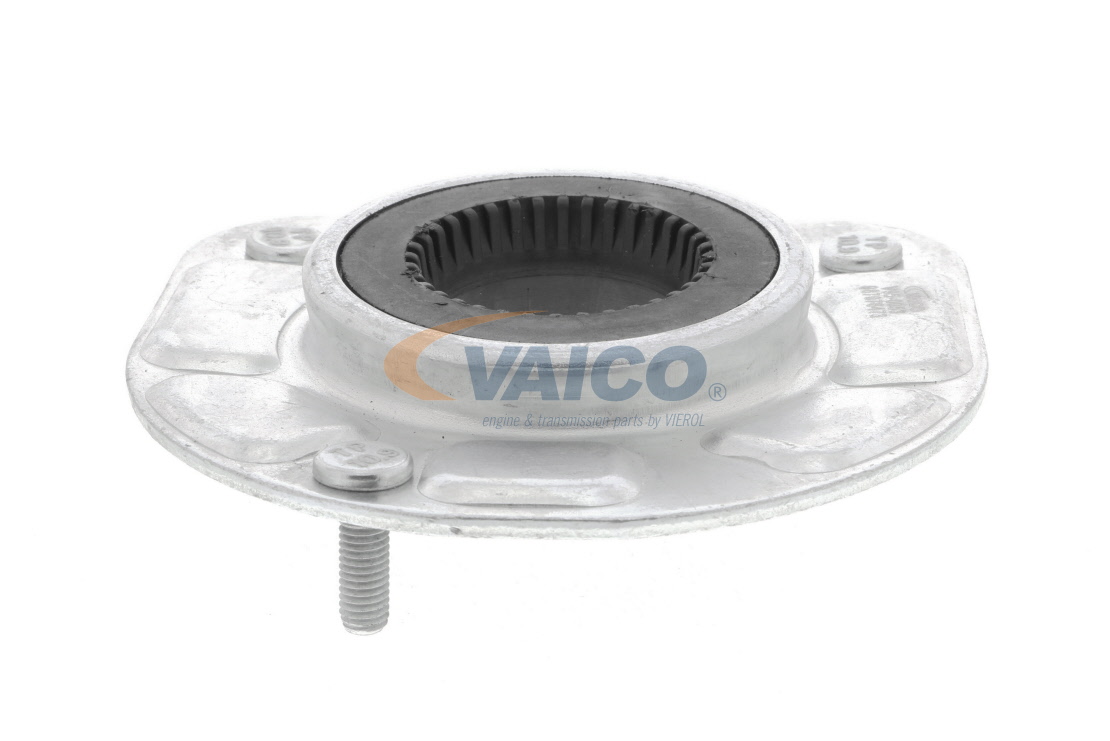

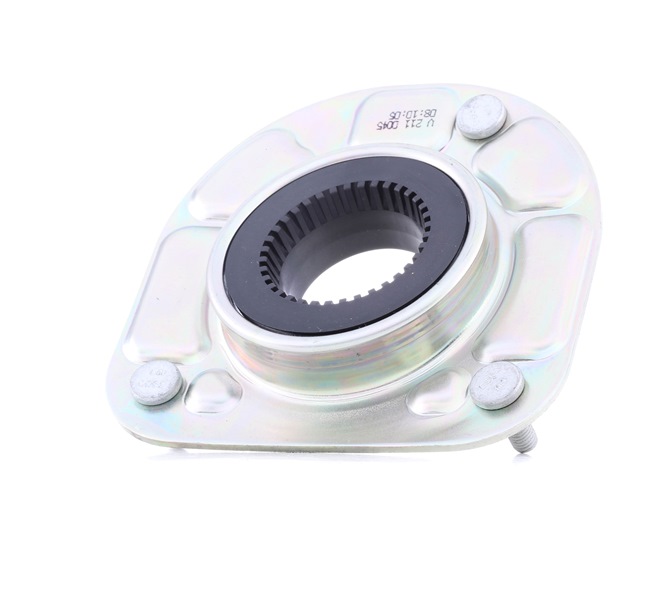

Veerpootlager

        Veerpootlager voor S60 I (P24, 384) Benzine (140 Pk)

        Veerpootlager voor S60 I (P24, 384) Benzine (170 Pk)

        Veerpootlager voor S60 I (P24, 384) Benzine (200 Pk)

        Veerpootlager voor S60 I (P24, 384) Benzine (250 Pk)

        Veerpootlager voor S60 I (P24, 384) Diesel (163 Pk)

        Veerpootlager voor S60 I (P24, 384) Benzine (200 Pk)

        Veerpootlager voor S60 I (P24, 384) Benzine (180 Pk)

        Veerpootlager voor S60 I (P24, 384) Benzine/Aardgas (CNG) (140 Pk)

        Veerpootlager voor S60 I (P24, 384) Benzine (300 Pk)

Vervanging: veerpootlager – VOLVO S60 I. Werktuig dat u daarbij nodig hebt:

                        Staalborstel

                        WD-40 spray

                        Remmenreiniger

                        Kopervet

                        Dopsleutel Nr.13

                        Dopsleutel Nr.21

                        Combinatiesleutel Nr.18

                        Combinatiesleutel Nr.21

                        Torx bit T40

                        Torx bit T50

                        Krachtdop voor velgen Nr.19

                        Ratelsleutel

                        Momentsleutel

                        Doorslag

                        Hamer

                        Platte Schroevendraaier

                        Hydraulische veerspanner

                        Spatbordbeschermer

                        Wielblok

Koop gereedschap

Vervanging: veerpootlager – VOLVO S60 I. De experts van AUTODOC bevelen aan:

De vervangprocedure is identiek voor de linkse en rechtse veerpootbevestigingen van de voorste ophanging.
Alle lagers van de voorste veerpoten dienen tegelijkertijd te worden vervangen.
NB: alle werkzaamheden aan de auto VOLVO S60 I dienen uitgevoerd te worden bij een uitgeschakelde motor.

Voer de vervanging in de volgende volgorde uit:

Stap 1

Zet de wielen vast met behulp van wielblokken.
Stap 2

Maak de wielbouten los. Gebruik de krachtdopsleutel #19.
Stap 3

Verhoog de voorzijde van de wagen en plaats veilig op steunen.

Stap 4

Draai de wielbouten los.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen. VOLVO S60 I
Stap 5

Neem het wiel eraf.
Stap 6

Reinig de koppelstangbevestigingen. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 7

Schroef het bevestigingsstuk dat de koppelstang en de veerpoot met elkaar verbindt los. Gebruik een combinatie steeksleutel Nr.18 Gebruik Torx T40. Gebruik een ratelsleutel.
Stap 8

Verwijder de stabilisatorstang.
Stap 9

Reinig de bevestigingen die de veerpoot met de fusee verbinden. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 10

Schroef de bevestigingsmiddelen die de veerpoot met de fusee verbinden los. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.21. Gebruik een ratelsleutel.
Stap 11

Ontkoppel de kabels van de ABS-sensor.
Stap 12

Verwijder de bevestigingsbouten.
Stap 13

Ontkoppel de fusee van de veerpoot.
Stap 14

Laat de wagen zaken.

Stap 15

Open de motorkap.

Stap 16

Gebruik een beschermhoes om beschadiging van lak en kunststof onderdelen van de auto te voorkomen.

Stap 17

Reinig de bevestigingen van de bovenste veerpootbevestiging. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 18

Schroef de bovenste bevestigingen van de veerpoot los. Gebruik een dopsleutel Nr.13. Gebruik een ratelsleutel.

AUTODOC raadt aan:
VOLVO S60 I – Houd de veerpoot vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen.
Stap 19

Verwijder de veerpoot.
Stap 20

Plaats de veerpoot op het instrument om de veer samen te drukken.

Vervanging: veerpootlager – VOLVO S60 I. Deskundigen bevelen aan:
Merk op dat bij gebruik van een veerspanner de veren stevig vastgehouden dienen te worden door het samendrukken van de veer aan de tegengestelde zijden.Zorg voor de juiste positie van de veer in het anker.Zorg er voor dat de veren strak in de klemarmen geplaatst zijn.
Stap 21

Duw de veer samen.
Stap 22

Verwijder het kapje van de veerpootlager. Gebruik een platte schroevendraaier.
Stap 23

Behandel de stang van de veerpoot. Gebruik een staalborstel. Gebruik de WD-40 spray.

Stap 24

Verwijder de moer op de zuigerstang van de veerpoot. Gebruik een combinatie steeksleutel Nr.21 Gebruik Torx T50. Gebruik een ratelsleutel.
Stap 25

Verwijder de bovenste veerpootbevestiging.

Vervanging: veerpootlager – VOLVO S60 I. Tip van AUTODOC:
Onderzoek de stofkap en het aanslagrubber van de schokdemper. Vervang hen indien nodig.
Stap 26

Reinig de montagelocatie van de veerpootbevestiging. Gebruik een staalborstel. Gebruik de WD-40 spray.

Stap 27

Installeer een nieuwe bovenste veerpootbevestiging.
Stap 28

Span de moer van de zuigerstang van de veerpoot aan. Gebruik een combinatie steeksleutel Nr.21 Gebruik Torx T50. Gebruik een momentsleutel. Draai deze vast tot een koppel van 70 Nm.

Vervanging: veerpootlager – VOLVO S60 I. Tip:
Controleer of de veer correct gepositioneerd is. Vermijd een foute uitlijning.
Stap 29

Behandel de stang van de veerpoot. Gebruik een kopersmeermiddel.

Stap 30

Ontspan de veer.

Stap 31

Breng het kapje van de veerpootlager aan.
Stap 32

Verwijder de gemonteerde veerpoot.
Stap 33

Installeer de veerpoot in de wielkast.
Stap 34

Maak de bovenste bevestigingen van de veerpoot vast.

AUTODOC raadt aan:
VOLVO S60 I – Houd de veerpoot vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen.
Stap 35

Schroef de bovenste bevestigingen van de veerpoot vast. Gebruik een dopsleutel Nr.13. Gebruik een momentsleutel. Draai deze vast tot een koppel van 25 Nm.
Stap 36

Verwijder de beschermhoes van het spatbord.

Stap 37

Sluit de motorkap.

Stap 38

Verhoog de voorzijde van de wagen en plaats veilig op steunen.

Stap 39

Behandel de montagelocatie van de veerpoot op de fusee. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 40

Zet de veerpoot vast op de fusee.
Stap 41

Breng de bevestigingsbouten aan.
Stap 42

Draai de onderste bevestigingen, die de schokdempende veerpoot met de fusee verbinden, vast. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.21. Gebruik een momentsleutel. Draai deze vast tot een koppel van 105 Nm.+75°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 43

Verbind de kabels van de ABS-sensor.
Stap 44

Installeer de dwarse koppelstang.

Stap 45

Draai het bevestigingsstuk dat de koppelstang en de veerpoot met elkaar verbindt vast. Gebruik een combinatie steeksleutel Nr.18 Gebruik Torx T40. Gebruik een momentsleutel. Draai deze vast tot een koppel van 90 Nm.
Stap 46

Behandel alle gewrichten van de koppelstang. Behandel de veerpootbevestigingen. Gebruik een kopersmeermiddel.
Stap 47

Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.
Stap 48

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

AUTODOC raadt aan:
Vervanging: veerpootlager – VOLVO S60 I. Wacht een paar minuten af na het aanbrengen van de spray.
Stap 49

Installer het wiel.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen. VOLVO S60 I
Stap 50

Draai de wielbouten vast. Gebruik de krachtdopsleutel #19.
Stap 51

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik de krachtdopsleutel #19. Gebruik een momentsleutel. Draai deze vast tot een koppel van 140 Nm.
Stap 52

Verwijder de krik en de wielblokken.
