Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
CITROËN C1 (PM_, PN_) 1.4 HDi … Meer ontdekken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

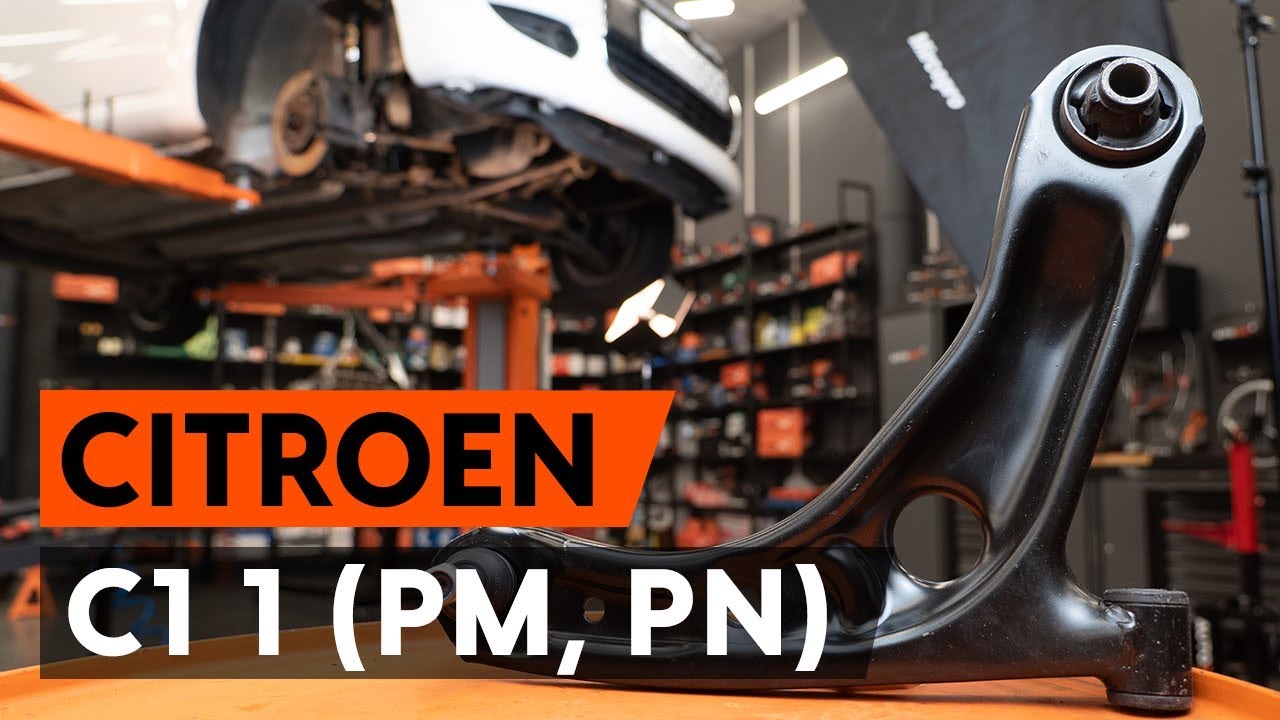

Hoe een voorste draagarm vervangen op een CITROEN C1 (PM, PN) [AUTODOC-TUTORIAL]

Hoe voorste onderste arm vervangen bij een Citroen C1 1 PM PN – Leidraad voor bij het vervangen

Alle auto-onderdelen die u moet uitwisselen – Draagarm voor de C1 (PM_, PN_) en andere CITROËN-auto's

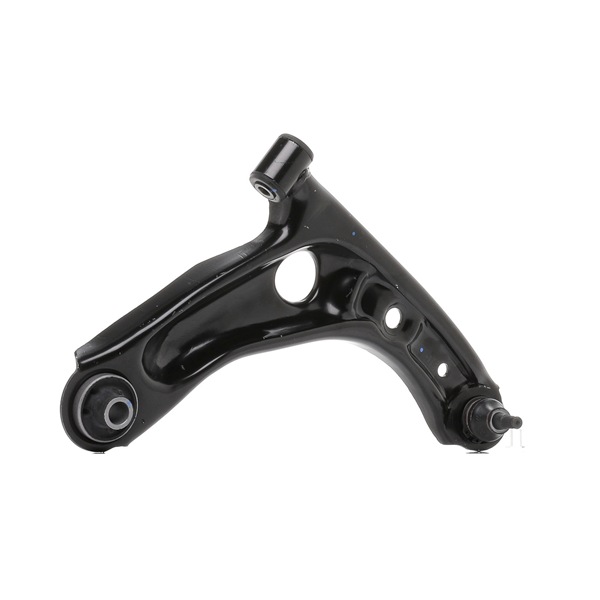

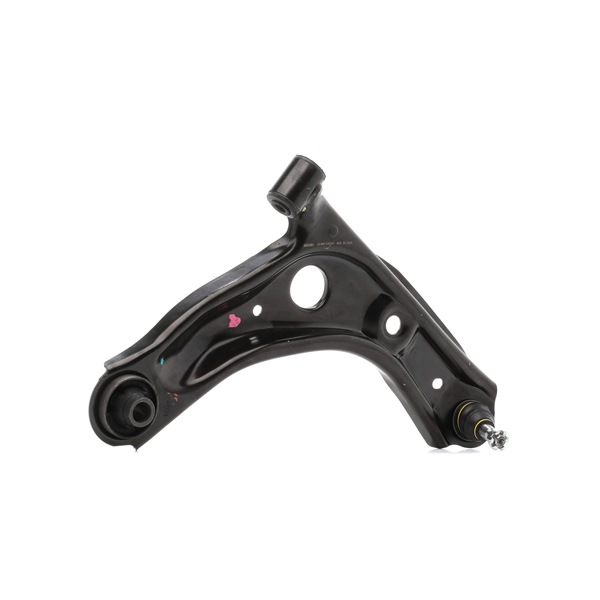

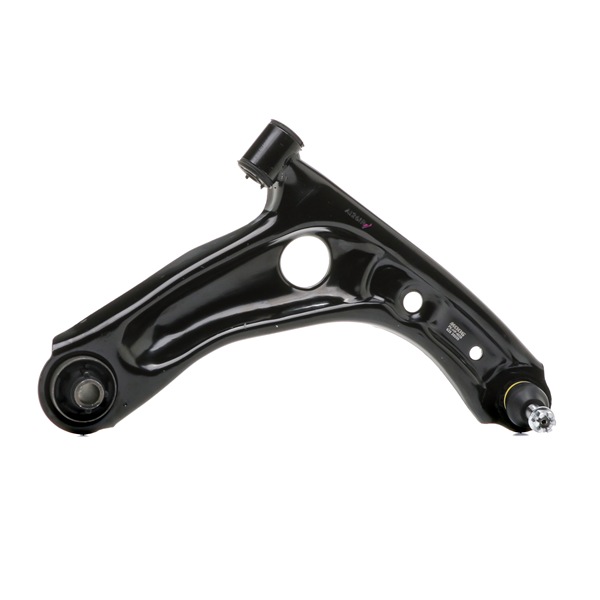

Draagarm

Draagarm voor C1 I Diesel (54 Pk)

Vervanging: voorste onderste arm – Citroen C1 1 PM PN. Werktuig dat u daarbij nodig hebt:

                        Staalborstel

                        WD-40 spray

                        Remmenreiniger

                        Kopervet

                        Combinatiesleutel Nr.12

                        Combinatiesleutel Nr.17

                        Combinatiesleutel Nr.18

                        Dopsleutel Nr.12

                        Dopsleutel Nr.17

                        Krachtdop voor velgen Nr.17

                        Ratelsleutel

                        Momentsleutel

                        Wringijzer

                        Rondbektang

                        Kogelgewrichttrekker

                        Koevoet

                        Hydraulische versnellingsbak krik

                        Wielblok

Koop gereedschap

Vervanging: voorste onderste arm – Citroen C1 1 PM PN. AUTODOC beveelt aan:

De vervangingsprocedure van de linker- en rechterdraagarmen verschilt niet.
Alle werkzaamheden moeten worden verricht met stilstaande motor.

Vervanging: voorste onderste arm – Citroen C1 1 PM PN. Hanteer de volgende procedure:

Stap 1

Zet de wielen vast met behulp van wielblokken.
Stap 2

Maak de wielbouten los. Gebruik de krachtdopsleutel #17.
Stap 3

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 4

Draai de wielbouten los.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen. Citroen C1 1 PM PN
Stap 5

Neem het wiel eraf.
Stap 6

Reinig de koppelstangbevestigingen. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 7

Schroef het bevestigingsstuk dat de stabilisatorstang en de draagarm met elkaar verbindt los. Gebruik een combinatie steeksleutel Nr.12 Gebruik een dopsleutel Nr.12. Gebruik een ratelsleutel.
Stap 8

Reinig alle verbindingen van de draagarmen. Gebruik een staalborstel. Gebruik de WD-40 spray.

Vervanging: voorste onderste arm – Citroen C1 1 PM PN. De experts van AUTODOC bevelen aan:
Wacht enkele minuten na het aanbrengen van de spray.Draag een veiligheidsbril.
Stap 9

Verwijder de splitpen. Gebruik een rondbektang.
Stap 10

Schroef de bevestiging van het kogelgewricht met de fusee los. Gebruik een combinatie steeksleutel Nr.17.
Stap 11

Schroef de bevestiging van de voorste arm los. Gebruik een dopsleutel Nr.17. Gebruik een wringijzer.
Stap 12

Schroef de achterste bevestigingen los die de draagarm aan het hulpframe verbinden. Gebruik een dopsleutel Nr.17. Gebruik een wringijzer.
Stap 13

Verwijder het achterste bevestigingsstuk van de wieldraagarm. Gebruik een dopsleutel Nr.17.
Stap 14

Verwijder het voorste bevestigingsstuk van de wieldraagarm. Gebruik een dopsleutel Nr.17.
Stap 15

Ontkoppel de onderste arm van de fusee. Gebruik een kogelgewrichttrekker.
Stap 16

Verwijder de arm. Gebruik een koevoet.
Stap 17

Reinig de bevestigingsgaten en de schroefdraad van de draagarm. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 18

Installeer een nieuwe arm.

Vervanging: voorste onderste arm – Citroen C1 1 PM PN. Deskundigen bevelen aan:
Gebruik enkel nieuwe bouten en moeren tijdens het installatieproces.Beschadig de cover van het kogelgewricht niet.
Stap 19

Plaats de bevestigingsstukken van de wieldraagarm.
Stap 20

Verbind de onderste arm aan de fusee.
Stap 21

Ondersteun de arm. Gebruik een hydraulische versnellingsbak krik.
Stap 22

Draai het voorste bevestigingsstuk dat de draagarm en het chassis met elkaar verbindt vast. Gebruik een dopsleutel Nr.17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 110 Nm.
Stap 23

Span de achterste bevestiging van de draagarm aan. Gebruik een dopsleutel Nr.17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 110 Nm.
Stap 24

Span de bevestiging van het kogelgewricht aan. Gebruik een combinatie steeksleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 98 Nm.
Stap 25

Verwijder de steun van onder de arm.

AUTODOC raadt aan:
Vervanging: voorste onderste arm – Citroen C1 1 PM PN. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 26

Schroef het bevestigingsmiddel dat de stabilisatorstang met de draagarm verbindt in. Gebruik een combinatie steeksleutel Nr.12 Gebruik een dopsleutel Nr.12. Gebruik een ratelsleutel.
Stap 27

Draai het bevestigingsstuk dat de stabilisatorstang en de draagarm met elkaar verbindt vast. Gebruik een dopsleutel Nr.12. Gebruik een momentsleutel. Draai deze vast tot een koppel van 18 Nm.
Stap 28

Behandel alle verbindingen van de draagarmen. Gebruik een kopersmeermiddel.
Stap 29

Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.
Stap 30

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

Vervanging: voorste onderste arm – Citroen C1 1 PM PN. Tip van AUTODOC:
Wacht enkele minuten na het aanbrengen van de spray.
Stap 31

Installer het wiel.

AUTODOC raadt aan:
Belangrijk! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten. Citroen C1 1 PM PN
Stap 32

Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.
Stap 33

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik de krachtdopsleutel #17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 100 Nm.
Stap 34

Verwijder de krik en de wielblokken.
