Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
SEAT Leon Hatchback (1M1) 1.6, SEAT Leon Hatchback (1M1) 1.9 TDI, SEAT Leon Hatchback (1M1) 1.9 TDI, SEAT Leon Hatchback (1M1) 1.4 16V, SEAT Leon Hatchback (1M1) 1.8 20V T, SEAT Leon Hatchback (1M1) 1.9 SDI, SEAT Leon Hatchback (1M1) 1.8 20V T 4, SEAT Leon Hatchback (1M1) 1.6 16 V, SEAT Leon Hatchback (1M1) 2.8 Cupra 4, SEAT Leon Hatchback (1M1) 1.9 TDI, SEAT Leon Hatchback (1M1) 1.8 T Cupra R, SEAT Leon Hatchback (1M1) 1.8 T Cupra R, SEAT Leon Hatchback (1M1) 1.9 TDI Syncro, SEAT Leon Hatchback (1M1) 1.9 TDI, SEAT Leon Hatchback (1M1) 1.9 TDI, SEAT Leon Hatchback (1M1) 2.8, SEAT Leon Hatchback (1M1) 1.6, SEAT Leon Hatchback (1M1) 1.8 20V … Meer ontdekken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

Hoe een voorste draagarm vervangen op een SEAT LEON 1M1 [HANDLEIDING AUTODOC]

Hoe voorste onderste arm vervangen bij een Seat Leon 1M1 – Leidraad voor bij het vervangen

Alle auto-onderdelen die u moet uitwisselen – Draagarm voor de Leon Hatchback (1M1) en andere SEAT-auto's

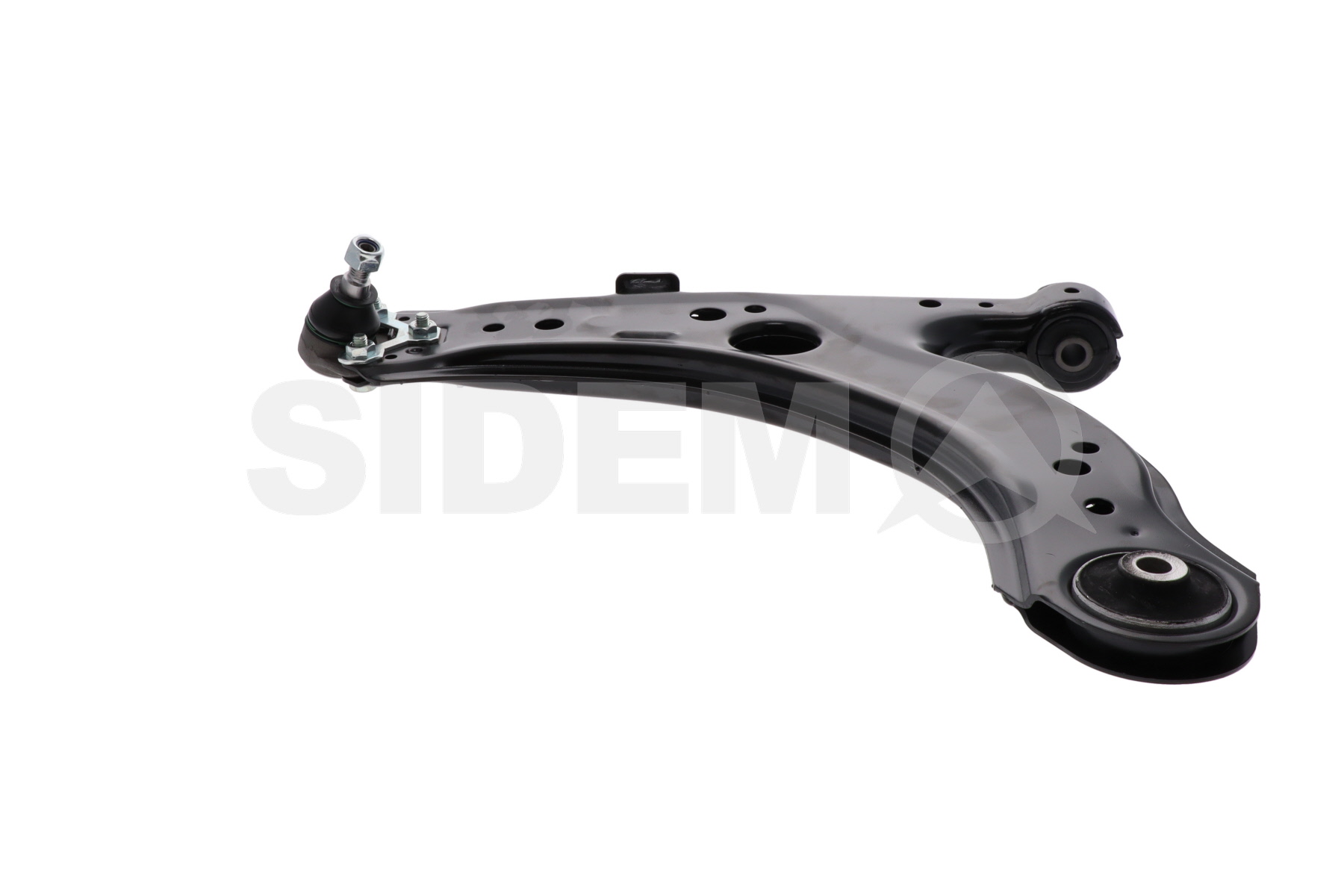

Draagarm

        Draagarm voor Leon I Hatchback (1M1) Benzine (100 Pk)

        Draagarm voor Leon I Hatchback (1M1) Benzine (125 Pk)

        Draagarm voor Leon I Hatchback (1M1) Diesel (90 Pk)

        Draagarm voor Leon I Hatchback (1M1) Diesel (110 Pk)

        Draagarm voor Leon I Hatchback (1M1) Benzine (75 Pk)

        Draagarm voor Leon I Hatchback (1M1) Benzine (180 Pk)

        Draagarm voor Leon I Hatchback (1M1) Diesel (68 Pk)

        Draagarm voor Leon I Hatchback (1M1) Benzine (180 Pk)

        Draagarm voor Leon I Hatchback (1M1) Benzine (105 Pk)

Vervanging: voorste onderste arm – Seat Leon 1M1. Gereedschap dat u daarbij nodig hebt:

                        Staalborstel

                        WD-40 spray

                        Remmenreiniger

                        Keramisch vet

                        Kopervet

                        Momentsleutel

                        Combinatiesleutel Nr.18

                        Combinatiesleutel Nr.19

                        Dopsleutel Nr.13

                        Dopsleutel Nr.16

                        Dopsleutel Nr.18

                        Krachtdop voor velgen Nr.17

                        Ratelsleutel

                        Wringijzer

                        Koevoet

                        Kogelgewrichttrekker

                        Rubberhamer

                        Hydraulische versnellingsbak krik

                        Wielblok

Koop gereedschap

Vervanging: voorste onderste arm – Seat Leon 1M1. De experts van AUTODOC bevelen aan:

De vervangingsprocedure van de linker- en rechterdraagarmen verschilt niet.
Alle werkzaamheden moeten worden verricht met stilstaande motor.

Vervanging: voorste onderste arm – Seat Leon 1M1. Onderneem de volgende stappen:

Stap 1

Zet de wielen vast met behulp van wielblokken.

Stap 2

Draai de wielbouten los. Gebruik de krachtdopsleutel #17. Gebruik een wringijzer.
Stap 3

Hef de auto op.

Vervanging: voorste onderste arm – Seat Leon 1M1. Tip:
Indien u een krik gebruikt, zorg ervoor dat deze op een plat oppervlak rust zonder oneffenheden.Zorg voor extra beveiliging met kriksteunen.
Stap 4

Draai de wielbouten los.

AUTODOC raadt aan:
U moet het wiel in de hoogste stand houden als u de bouten losdraait.
Stap 5

Neem het wiel eraf.
Stap 6

Maak de bevestigingsstukken van de wieldraagarm schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 7

Schroef het bevestigingsmiddel dat de stabilisatorkoppelstang met de draagarm verbindt los. Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.
Stap 8

Verwijder de bevestigingsbout.
Stap 9

Schroef het bevestigingsmiddel dat de fuseekogel met de fusee verbindt los. Gebruik een combinatie steeksleutel Nr.19.
Stap 10

Schroef het voorste bevestigingsmiddel voor de draagarm los. Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 11

Schroef het achterste bevestigingsmiddel voor de draagarm los. Gebruik een combinatie steeksleutel Nr.18. Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 12

Verwijder de bevestigingsbouten.
Stap 13

Verwijder de bevestigingsmoer.
Stap 14

Ontkoppel de fuseekogel van de fusee. Gebruik een kogelgewrichttrekker. Gebruik een koevoet.
Stap 15

Verwijder de draagarm. Gebruik een koevoet.
Stap 16

Reinig de montageplekken van de draagarm. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 17

Installeer de nieuwe draagarm. Gebruik een rubberen hamer.
Stap 18

Breng de bevestigingsbouten aan.
Stap 19

Verbind de fuseekogel met de fusee.
Stap 20

Plaats de bevestigingsmoer.
Stap 21

Stut de fusee. Gebruik een hydraulische versnellingsbak krik.

Vervanging: voorste onderste arm – Seat Leon 1M1. De experts van AUTODOC bevelen aan:
Voor het correct aanhalen van de bevestigingen, moeten de ophangingselementen worden opgekrikt naar hun werkpositie.
Stap 22

Haal de bevestiging, die de fuseekogel met de fusee verbindt, aan. Gebruik een combinatie steeksleutel Nr.19. Gebruik een momentsleutel. Draai deze vast tot een koppel van 45 Nm.

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 23

Haal de voorste bevestiging van de arm aan. Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 70 Nm.+90°

Vervanging: voorste onderste arm – Seat Leon 1M1. AUTODOC beveelt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 24

Span de achterste bevestiging van de draagarm aan. Gebruik een combinatie steeksleutel Nr.18. Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 70 Nm.+90°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 25

Verwijder de stut vanonder de fusee.

Vervanging: voorste onderste arm – Seat Leon 1M1. Deskundigen bevelen aan:
Laat de hydraulische versnellingsbak krik langzaam en zonder schokken zakken om schade aan de montages en mechanismen te vermijden.
Stap 26

Breng de bevestigingsbouten aan.
Stap 27

Haal de bevestiging aan, die de stabilisatorstang met de draagarm verbindt. Gebruik een dopsleutel Nr.16. Gebruik een momentsleutel. Draai deze vast tot een koppel van 30 Nm.

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 28

Draai de bevestigingsmiddelen die de fuseekogel met de draagarm verbinden aan. Gebruik een dopsleutel Nr.13. Gebruik een momentsleutel. Draai deze vast tot een koppel van 20 Nm.+90°

Vervanging: voorste onderste arm – Seat Leon 1M1. Tips van de experts van AUTODOC:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 29

Behandel alle verbindingen van de draagarmen. Gebruik een kopersmeermiddel.

Stap 30

Reinig het oppervlak waarop de velg moet worden gemonteerd. Gebruik een staalborstel.
Stap 31

Behandel het oppervlak waar de remschijf contact maakt met de velg. Maak gebruik van keramisch vet.
Stap 32

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.
Stap 33

Monteer het wiel.

AUTODOC raadt aan:
Belangrijk! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten. Seat Leon 1M1
Stap 34

Draai de wielbouten vast. Gebruik de krachtdopsleutel #17. Gebruik een ratelsleutel.
Stap 35

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik de krachtdopsleutel #17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 120 Nm.
Stap 36

Verwijder de krik en de wielblokken.
