Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
VOLVO V70 III (135) T4, VOLVO V70 III (135) T5, VOLVO V70 III (135) D3 / D4, VOLVO V70 III (135) 1.6 DRIVe / D2, VOLVO V70 III (135) D5, VOLVO V70 III (135) D5 AWD, VOLVO V70 III (135) 3.2, VOLVO V70 III (135) T4F, VOLVO V70 III (135) 3.2 AWD, VOLVO V70 III (135) T6 AWD, VOLVO V70 III (135) 2.5 T, VOLVO V70 III (135) 3.2 AWD, VOLVO V70 III (135) T6 AWD, VOLVO V70 III (135) 2.4 D, VOLVO V70 III (135) D5, VOLVO V70 III (135) 2.0, VOLVO V70 III (135) 3.2, VOLVO V70 III (135) 2.0 D, VOLVO V70 III (135) D5 AWD, VOLVO V70 III (135) 2.0 BiFuel, VOLVO V70 III (135) 2.5 T FlexiFuel, VOLVO V70 III (135) 2.4 D, VOLVO V70 III (135) 2.5 T FlexiFuel, VOLVO V70 III (135) D5, VOLVO V70 III (135) D5 AWD, VOLVO V70 III (135) 1.6 D, VOLVO V70 III (135) 2.5 T, VOLVO V70 III (135) 2.0 T, VOLVO V70 III (135) D4 AWD, VOLVO V70 III (135) D3, VOLVO V70 III (135) D4, VOLVO V70 III (135) D4 AWD, VOLVO V70 III (135) T5, VOLVO V70 III (135) D2, VOLVO V70 III (135) D3, VOLVO V70 III (135) T4, VOLVO V70 III (135) 2.0 GDI, VOLVO V70 III (135) D5 AWD, VOLVO V70 III (135) T6 AWD, VOLVO V70 III (135) D5 … Meer ontdekken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

Hoe een vooraan wiellager vervangen op een VOLVO V70 BW [HANDLEIDING AUTODOC]

Hoe wiellager vooraan vervangen bij een Volvo V70 BW – Leidraad voor bij het vervangen

Alle auto-onderdelen die u moet uitwisselen – Wiellager voor de V70 III (135) en andere VOLVO-auto's

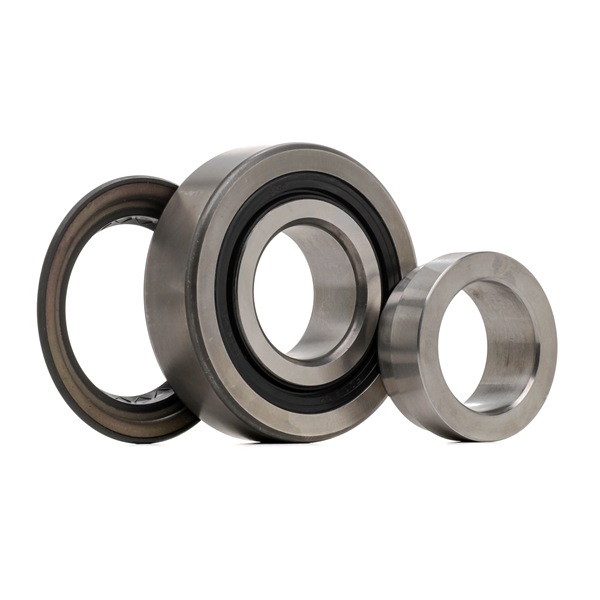

Wiellagerset

        Wiellagerset voor V70 III (BW, 135) Benzine (180 Pk)

        Wiellagerset voor V70 III (BW, 135) Benzine (241 Pk)

        Wiellagerset voor V70 III (BW, 135) Diesel (163 Pk)

        Wiellagerset voor V70 III (BW, 135) Diesel (114 Pk)

        Wiellagerset voor V70 III (BW, 135) Diesel (215 Pk)

        Wiellagerset voor V70 III (BW, 135) Diesel (215 Pk)

        Wiellagerset voor V70 III (BW, 135) Benzine (243 Pk)

        Wiellagerset voor V70 III (BW, 135) Benzine/Ethanol (180 Pk)

        Wiellagerset voor V70 III (BW, 135) Benzine (243 Pk)

Vervanging: wiellager – Volvo V70 BW. Benodigd gereedschap:

                        Staalborstel

                        Schoonmaakborstel van nylon

                        WD-40 spray

                        Universele reinigingsspray

                        Contactspray

                        Remmenreiniger

                        Keramisch vet

                        Kopervet

                        Momentsleutel

                        Combinatiesleutel Nr.21

                        Dopsleutel Nr.8

                        Dopsleutel Nr.13

                        Dopsleutel Nr.15

                        Dopsleutel Nr.18

                        Dopsleutel Nr.22

                        Torx bit T50

                        Krachtdop voor velgen Nr.19

                        Ratelsleutel

                        Wringijzer

                        Hamer

                        Slagschroevendraaier

                        Vlakke beitel

                        Rubberhamer

                        Uitdrijfset voor lagers en bussen

                        Kogelgewrichttrekker

                        Lagertrekker

                        koevoet

                        Hydraulische versnellingsbak krik

                        Wielblok

Koop gereedschap

AUTODOC raadt aan:

Gebruik de lagermontage van uw Volvo V70 BW niet opnieuw.
De manier van vervanging van de wiellager is hetzelfde voor beide wielen aan dezelfde as.
NB: alle werkzaamheden aan de auto Volvo V70 BW dienen uitgevoerd te worden bij een uitgeschakelde motor.

Voer de vervanging in de volgende volgorde uit:

Stap 1

Klap de motorkap open.
Stap 2

Schroef het deksel van het remvloeistofreservoir los.

Stap 3

Zet de wielen vast met behulp van wielblokken.

Stap 4

Draai het bevestigingsstuk van de aandrijfas los. Gebruik een dopsleutel Nr.13. Gebruik een wringijzer.
Stap 5

Draai de wielbouten los. Gebruik de krachtdopsleutel #19. Gebruik een wringijzer.
Stap 6

Hef de auto op.

Vervanging: wiellager – Volvo V70 BW. AUTODOC beveelt aan:
Indien u een krik gebruikt, zorg ervoor dat deze op een plat oppervlak rust zonder oneffenheden.Zorg voor extra beveiliging met kriksteunen.
Stap 7

Draai de wielbouten los.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen. Volvo V70 BW
Stap 8

Neem het wiel eraf.
Stap 9

Ontkoppel de remslang van de veerpoot.
Stap 10

Spreid de remblokken. Gebruik een koevoet.
Stap 11

Reinig de bevestigingen van de remklauwhouder. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 12

Schroef de bevestigingen van de remklauwhouder los. Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 13

Verwijder de bevestigingsbouten.
Stap 14

Verwijder de remklauw inclusief de bevestiging ervan.

AUTODOC raadt aan:
Bind de remklauw vast aan de ophanging of aan de carrosserie met een kabel, zonder deze los te koppelen van de remslang, om drukontlading van het remsysteem te voorkomen.Zorg er voor dat de remklauw niet aan de remslang hangt.Druk het rempedaal niet in na het verwijderen van de remklauw. Als resultaat kan de zuiger uit de remcilinder vallen, en kan er remvloeistof lekken of de druk in het systeem ontladen worden.
Stap 15

Reinig de bevestiging van de remschijf. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 16

Schroef de bevestigingsmiddelen voor de remschijf los. Gebruik Torx T50. Gebruik een slagschroevendraaier. Gebruik een hamer.
Stap 17

Verwijder de bevestigingsbout.
Stap 18

Verwijder de remschijf.
Stap 19

Schroef de bevestiging los die de aandrijfas aan de wielnaaf bevestigt. Gebruik een dopsleutel Nr.13. Gebruik een ratelsleutel.
Stap 20

Verwijder de bevestigingsbout.
Stap 21

Maak de bevestigingsmiddelen van de remschijfbeschermer schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 22

Schroef de bevestigingsmiddelen van de remschijfbeschermer los. Gebruik een dopsleutel Nr.8. Gebruik een ratelsleutel.
Stap 23

Verwijder de bevestigingsbouten.

Stap 24

Haal de remschijfbeschermer van zijn plek.
Stap 25

Reinig de aansluiting van de ABS-sensor. Maak gebruik van een schoonmaakborstel van nylon. Gebruik allesreiniger.
Stap 26

Maak de aansluiting van de ABS-sensor los.
Stap 27

Ontkoppel de bedrading voor de ABS-sensor.
Stap 28

Schroef het bevestigingsstuk dat de koppelstang en de veerpoot met elkaar verbindt los. Gebruik een dopsleutel Nr.15. Gebruik een ratelsleutel.
Stap 29

Maak de koppelstang los van de veerpoot.
Stap 30

Reinig het bevestigingsstuk dat het spoorstangeind met de fusee verbindt. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 31

Schroef de bevestigingsmoer los, die het spoorstangeind met de fusee verbindt. Gebruik een dopsleutel Nr.22. Gebruik een ratelsleutel.
Stap 32

Trek het spoorstangeind van de fusee af. Gebruik een kogelgewrichttrekker.
Stap 33

Reinig de onderste bevestiging, die de veerpoot met de fusee verbindt. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 34

Schroef de onderste bevestiging los die de veerpoot aan de fusee verbindt. Gebruik een dopsleutel Nr.15. Gebruik een ratelsleutel.
Stap 35

Verwijder de bevestigingsbout.
Stap 36

Maak het verbindingsdeel dat het kogelgewricht met de fusee verbindt schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 37

Schroef het bevestigingsmiddel dat de fuseekogel met de fusee verbindt los. Gebruik een combinatie steeksleutel Nr.21.
Stap 38

Ontkoppel de fuseekogel van de fusee. Gebruik een kogelgewrichttrekker. Gebruik een koevoet.
Stap 39

Koppel de aandrijfas los van de fusee.

Vervanging: wiellager – Volvo V70 BW. Tip:
Zorg ervoor dat de aandrijfas niet onbelast is (wanneer de wagen opgekrikt is).
Stap 40

Stut de fusee. Gebruik een hydraulische versnellingsbak krik.
Stap 41

Maak de onderste veerpootbevestiging los van de fusee. Gebruik een platte beitel voor metaalbewerking. Gebruik een hamer.
Stap 42

Koppel de fusee los van de veerpoot. Gebruik een rubberen hamer.
Stap 43

Verwijder de fusee tegelijkertijd met de wielnaaf.
Stap 44

Reinig de bevestigingsplek van de veerpoot op de fusee. Gebruik een staalborstel.
Stap 45

Reinig de bevestiging, die de stabilisatorstangverbinding met de veerpoot verbindt. Gebruik een staalborstel.
Stap 46

Maak het verbindingsdeel dat het kogelgewricht met de fusee verbindt schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 47

Reinig het bevestigingsstuk dat het spoorstangeind met de fusee verbindt. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 48

Reinig de groeven van de homokinetische koppeling op de aandrijfas. Gebruik een staalborstel.

Stap 49

Behandel de spievertanding van de homokinetische koppeling van de aandrijfas met een daarvoor bedoeld middel. Gebruik een kopersmeermiddel.

Stap 50

Neem de wielnaaf tegelijkertijd met de lager van zijn plek. Maak gebruik van een uitdrijfset voor lagers en bussen.
Stap 51

Reinig de bevestigingsplaats voor het wiellager. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 52

Monteer de nieuwe wielnaaf tezamen met het lager. Maak gebruik van een uitdrijfset voor lagers en bussen. Maak gebruik van een lagertrekker.

Vervanging: wiellager – Volvo V70 BW. De experts van AUTODOC bevelen aan:
Inspecteer de naaflager om er zeker van te zijn dat deze in de juiste stand staat. Voorkom dat de lager verkeerd geplaatst is.Houd direct op met drukken op het oppervlak van de lager, zodra deze in de montageplek gevoegd is.
Stap 53

Monteer de met de wielnaaf samengebouwde fusee.
Stap 54

Bevestig de veerpoot op de fusee.

Stap 55

Breng de bevestigingsbouten aan.
Stap 56

Verwijder de stut vanonder de fusee.

AUTODOC raadt aan:
Volvo V70 BW – Laat de versnellingsbakkrik niet bruusk zakken teneinde de onderdelen en mechanismen van de auto niet te beschadigen.
Stap 57

Monteer de aandrijfas.
Stap 58

Verbind de fuseekogel met de fusee. Gebruik een koevoet.
Stap 59

Maak de bevestiging vast die het kogelgewricht aan de fusee verbindt. Gebruik een combinatie steeksleutel Nr.21.
Stap 60

Breng de bevestigingsbouten aan.
Stap 61

Schroef de bevestiging van de aandrijfas vast. Gebruik een dopsleutel Nr.13. Gebruik een ratelsleutel.
Stap 62

Verbind het spoorstangeind met de fusee.
Stap 63

Schroef de bevestigingsmoer die het spoorstangeind met de fusee verbindt vast. Gebruik een dopsleutel Nr.22. Gebruik een ratelsleutel.
Stap 64

Verbind de koppelstang met de veerpoot.
Stap 65

Schroef de bevestiging vast, die de stabilisatorkoppelstang met de veerpoot verbindt. Gebruik een dopsleutel Nr.15. Gebruik een ratelsleutel.
Stap 66

Sluit de bedrading voor de ABS-sensor aan.
Stap 67

Behandel de stekker van de ABS-sensor met een daarvoor bedoeld middel. Gebruik contactspray.
Stap 68

Verbind de aansluiting van de ABS-sensor.
Stap 69

Plaats de remschijfbeschermer.
Stap 70

Breng de bevestigingsbouten aan.

Stap 71

Draai de bevestigingen van de spatplaat van de remklauw vast. Gebruik een dopsleutel Nr.8. Gebruik een momentsleutel. Draai deze vast tot een koppel van 10 Nm.
Stap 72

Behandel het contactoppervlak. Maak gebruik van keramisch vet.

Stap 73

Installeer een nieuwe remschijf.
Stap 74

Breng de bevestigingsbouten aan.
Stap 75

Draai de bevestigingsmiddelen voor de remschijf vast. Gebruik Torx T50. Gebruik een momentsleutel. Draai deze vast tot een koppel van 15 Nm.
Stap 76

Monteer de remklauw samen met de houder.
Stap 77

Breng de bevestigingsbouten aan.
Stap 78

Schroef de bevestigingen van de remklauwhouder vast. Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 79

Bevestig de remslang aan de veerpoot.
Stap 80

Draai het onderste bevestigingsmiddelen van de veerpoot aan. Gebruik een dopsleutel Nr.15. Gebruik een momentsleutel. Draai deze vast tot een koppel van 110 Nm.
Stap 81

Haal de bevestigingen van de remklauwhouder aan. Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 150 Nm.
Stap 82

Haal de bevestiging, die de fuseekogel met de fusee verbindt, aan. Gebruik een combinatie steeksleutel Nr.21. Gebruik een momentsleutel. Draai deze vast tot een koppel van 110 Nm.

Stap 83

Draai het bevestigingsstuk dat de koppelstang en de veerpoot met elkaar verbindt vast. Gebruik een dopsleutel Nr.15. Gebruik een momentsleutel. Draai deze vast tot een koppel van 55 Nm.
Stap 84

Draai de bevestigingsmoer die het spoorstangeind met de fusee verbindt aan. Gebruik een dopsleutel Nr.22. Gebruik een momentsleutel. Draai deze vast tot een koppel van 80 Nm.
Stap 85

Reinig het oppervlak waarop de velg moet worden gemonteerd. Gebruik een staalborstel.
Stap 86

Behandel het oppervlak waar de remschijf contact maakt met de velg. Maak gebruik van keramisch vet.

Stap 87

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.
Stap 88

Monteer het wiel.

Vervanging: wiellager – Volvo V70 BW. Tip:
Houd het wiel omhoog tijdens het vastschroeven van de bevestigingsbouten om verwondingen te vermijden.
Stap 89

Draai de wielbouten vast. Gebruik de krachtdopsleutel #19. Gebruik een ratelsleutel.
Stap 90

Laat de auto zakken.
Stap 91

Haal de bevestiging van de homokineetas aan. Gebruik een dopsleutel Nr.13. Gebruik een momentsleutel. Draai deze vast tot een koppel van 35 Nm.+90°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 92

Draai de wielbouten vast aan de hand van een kruiselings patroon. Gebruik de krachtdopsleutel #19. Gebruik een momentsleutel. Draai deze vast tot een koppel van 140 Nm.
Stap 93

Verwijder de krik en de wielblokken.

AUTODOC raadt aan:
Volvo V70 BW – Druk het rempedaal meerdere keren in terwijl de motor uit staat, totdat u weerstand voelt aanzwellen.Controleer het remvloeistofpeil in het expansiereservoir en vul deze desgewenst bij.
Stap 94

Schroef de dop van het expansievat voor de remvloeistof vast.

Stap 95

Klap de motorkap dicht.
