Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
MERCEDES-BENZ M-Klasse (W163) ML 320 (163.154), MERCEDES-BENZ M-Klasse (W163) ML 230 (163.136), MERCEDES-BENZ M-Klasse (W163) ML 430 (163.172), MERCEDES-BENZ M-Klasse (W163) ML 55 AMG (163.174), MERCEDES-BENZ M-Klasse (W163) ML 400 CDI (163.128), MERCEDES-BENZ M-Klasse (W163) ML 500 (163.175), MERCEDES-BENZ M-Klasse (W163) ML 350 (163.157), MERCEDES-BENZ M-Klasse (W163) ML 350 … Meer ontdekken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

Hoe een bovenste achter draagarm vervangen op een MERCEDES-BENZ M W163 HANDLEIDING | AUTODOC

Hoe achterste bovenste arm vervangen bij een Mercedes ML W163 – Leidraad voor bij het vervangen

Alle auto-onderdelen die u moet uitwisselen – Draagarm voor de M-Klasse (W163) en andere MERCEDES-BENZ-auto's

Alternatieve producten

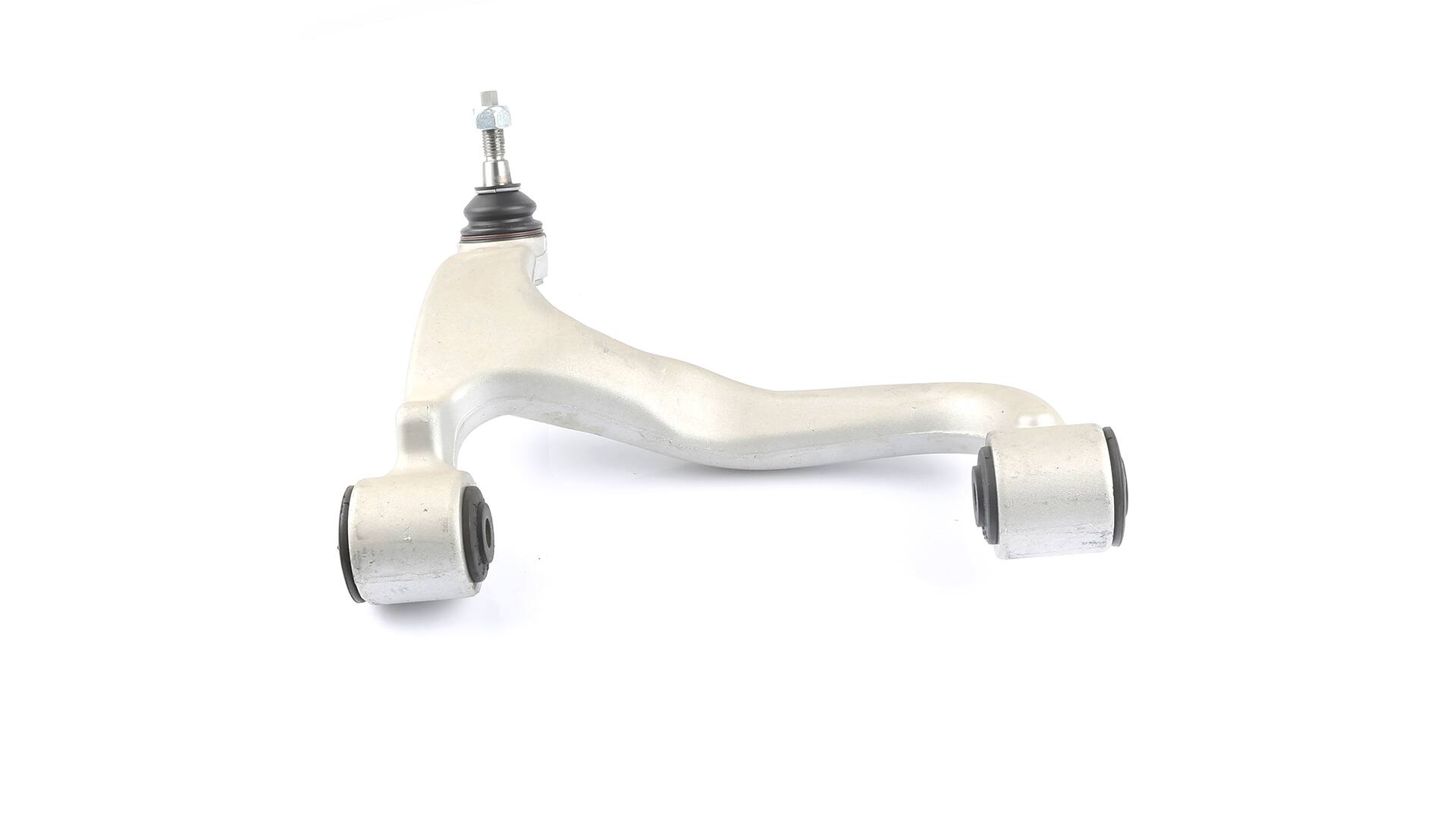

Draagarm

Vervanging: achterste bovenste arm – Mercedes ML W163. Overzicht met gereedschap dat u nodig hebt:

                      Staalborstel

                      WD-40 spray

                      Remmenreiniger

                      Kopervet

                      Combinatiesleutel Nr.13

                      Combinatiesleutel Nr.18

                      Combinatiesleutel Nr.19

                      Combinatiesleutel Nr.21

                      Slagmoerdop №10

                      Slagmoerdop №13

                      Slagmoerdop №21

                      Krachtdop voor velgen Nr.17

                      Ratelsleutel

                      Momentsleutel

                      Hammer

                      Platte Schroevendraaier

                      Hydraulische versnellingsbak krik

                      Wielblok

Koop gereedschap

Vervanging: achterste bovenste arm – Mercedes ML W163. Tips van de experts van AUTODOC:

De manier van vervangen is hetzelfde voor de rechter en linker bovenste draagarm.
Alle werkzaamheden moeten worden verricht met stilstaande motor.

Vervanging: achterste bovenste arm – Mercedes ML W163. Hanteer de volgende procedure:

Stap 1

Zet de wielen vast met behulp van wielblokken.

Stap 2

Maak de wielbouten los. Gebruik de krachtdopsleutel #17.

Stap 3

Verhoog de achterzijde van de wagen en plaats veilig op steunen.

Stap 4

Draai de wielbouten los.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen. Mercedes ML W163
Stap 5

Neem het wiel eraf.
Stap 6

Schroef de bevestiging van de ABS-sensor los van de fusee. Gebruik een dopsleutel Nr.10. Gebruik een ratelsleutel.
Stap 7

Maak het verbindingsdeel dat het kogelgewricht met de fusee verbindt schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.

Stap 8

Schroef de bovenste bevestiging van het kogelgewricht los. Gebruik een combinatie steeksleutel Nr.19
Stap 9

Ontkoppel het kogelgewricht van de fusee. Gebruik een hamer.
Stap 10

Verwijder de bevestigingsdop van de veerpoot. Gebruik een platte schroevendraaier.
Stap 11

Reinig de bevestigingen van de bovenste veerpootbevestiging. Gebruik een staalborstel. Gebruik de WD-40 spray.

Stap 12

Draai het bovenste bevestigingsstuk van de veerpootlager los. Gebruik een combinatie steeksleutel Nr.13 Gebruik een dopsleutel Nr.13. Gebruik een ratelsleutel.
Stap 13

Reinig de koppelstangbevestigingen. Gebruik een staalborstel. Gebruik de WD-40 spray.

Stap 14

Schroef het bevestigingsmiddel dat de stabilisatorkoppelstang met de draagarm verbindt los. Gebruik een combinatie steeksleutel Nr.13 (2 stuks).
Stap 15

Schroef de bevestigingen die de koppelstangen met de stabilisatorstang verbinden los. Gebruik een combinatie steeksleutel Nr.13
Stap 16

Schroef de bevestiging van de voorste arm los. Gebruik een combinatie steeksleutel Nr.18 (2 stuks).
Stap 17

Verwijder de bevestigingsbout. Gebruik een hamer.

Stap 18

Schroef de achterste bevestigingen los die de draagarm aan het hulpframe verbinden. Gebruik een combinatie steeksleutel Nr.18 (2 stuks).
Stap 19

Schroef de onderste bevestiging van de arm los. Gebruik een combinatie steeksleutel Nr.21 Gebruik een dopsleutel Nr.21. Gebruik een ratelsleutel.

Stap 20

Verwijder de bevestigingsbouten.

Stap 21

Ontkoppel de onderste draagarm.
Stap 22

Verwijder de bevestigingsbout.

Stap 23

Verwijder de bovenste draagarm.
Stap 24

Reinig de bevestigingsgaten en de schroefdraad van de draagarm. Gebruik een staalborstel. Gebruik de WD-40 spray.

Stap 25

Installeer een nieuwe bovenste draagarm.

Vervanging: achterste bovenste arm – Mercedes ML W163. Deskundigen bevelen aan:
Gebruik enkel nieuwe bouten en moeren tijdens het installatieproces.Beschadig de cover van het kogelgewricht niet.Plaats de draagarm volgens de montagegaten.
Stap 26

Breng de bevestigingsbouten aan.

Stap 27

Koppel de onderste draagarm aan. Gebruik een platte schroevendraaier.

Stap 28

Breng de bevestigingsbouten aan. Gebruik een hamer.
Stap 29

Verbind het kogelgewricht met de fusee.

Stap 30

Schroef de bevestigingen van het kogelgewricht vast. Gebruik een combinatie steeksleutel Nr.19
Stap 31

Span de bovenste bevestiging aan van de veerpoot. Gebruik een combinatie steeksleutel Nr.13 Gebruik een dopsleutel Nr.13. Gebruik een momentsleutel. Draai deze vast tot een koppel van 20 Nm.

Stap 32

Plaats de bevestigingsdop van de veerpoot.
Stap 33

Span de bovenste bevestiging van het kogelgewricht aan. Gebruik een combinatie steeksleutel Nr.19 Gebruik een momentsleutel. Draai deze vast tot een koppel van 50 Nm.
Stap 34

Schroef het bevestigingsmiddel dat de ABS-sensor met de achterste fusee verbindt in. Gebruik een dopsleutel Nr.10. Gebruik een ratelsleutel.

Stap 35

Ondersteun de arm. Gebruik een hydraulische versnellingsbak krik.
Stap 36

Span de onderste armbevestiging aan. Gebruik een combinatie steeksleutel Nr.21 Gebruik een dopsleutel Nr.21. Gebruik een momentsleutel. Draai deze vast tot een koppel van 135 Nm.
Stap 37

Span de achterste bevestiging aan die de draagarm aan het hulpframe verbindt. Gebruik een combinatie steeksleutel Nr.18 (2 stuks). Gebruik een momentsleutel. Draai deze vast tot een koppel van 120 Nm.
Stap 38

Draai het voorste bevestigingsstuk dat de draagarm en het chassis met elkaar verbindt vast. Gebruik een combinatie steeksleutel Nr.18 (2 stuks). Gebruik een momentsleutel. Draai deze vast tot een koppel van 120 Nm.
Stap 39

Verwijder de steun van onder de arm.

AUTODOC raadt aan:
Vervanging: achterste bovenste arm – Mercedes ML W163. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 40

Draai het bevestigingsstuk dat de koppelstang en de stabilisatorstang met elkaar verbindt vast. Gebruik een combinatie steeksleutel Nr.13 Gebruik een momentsleutel. Draai deze vast tot een koppel van 28 Nm.
Stap 41

Installer de bevestiging van de stang aan de stabilisator en span deze aan. Gebruik een combinatie steeksleutel Nr.13 Gebruik een momentsleutel. Draai deze vast tot een koppel van 28 Nm.
Stap 42

Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.

Stap 43

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

Vervanging: achterste bovenste arm – Mercedes ML W163. Tip van AUTODOC:
Wacht enkele minuten na het aanbrengen van de spray.
Stap 44

Installer het wiel.

AUTODOC raadt aan:
Belangrijk! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten. Mercedes ML W163
Stap 45

Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.

Stap 46

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik een momentsleutel. Draai deze vast tot een koppel van 150 Nm.

Stap 47

Verwijder de krik en de wielblokken.
