Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
HYUNDAI SANTA FÉ II (CM) 2.2 CRDi, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi GLS, HYUNDAI SANTA FÉ II (CM) 2.7, HYUNDAI SANTA FÉ II (CM) 2.7 V6 GLS, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi … Meer ontdekken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

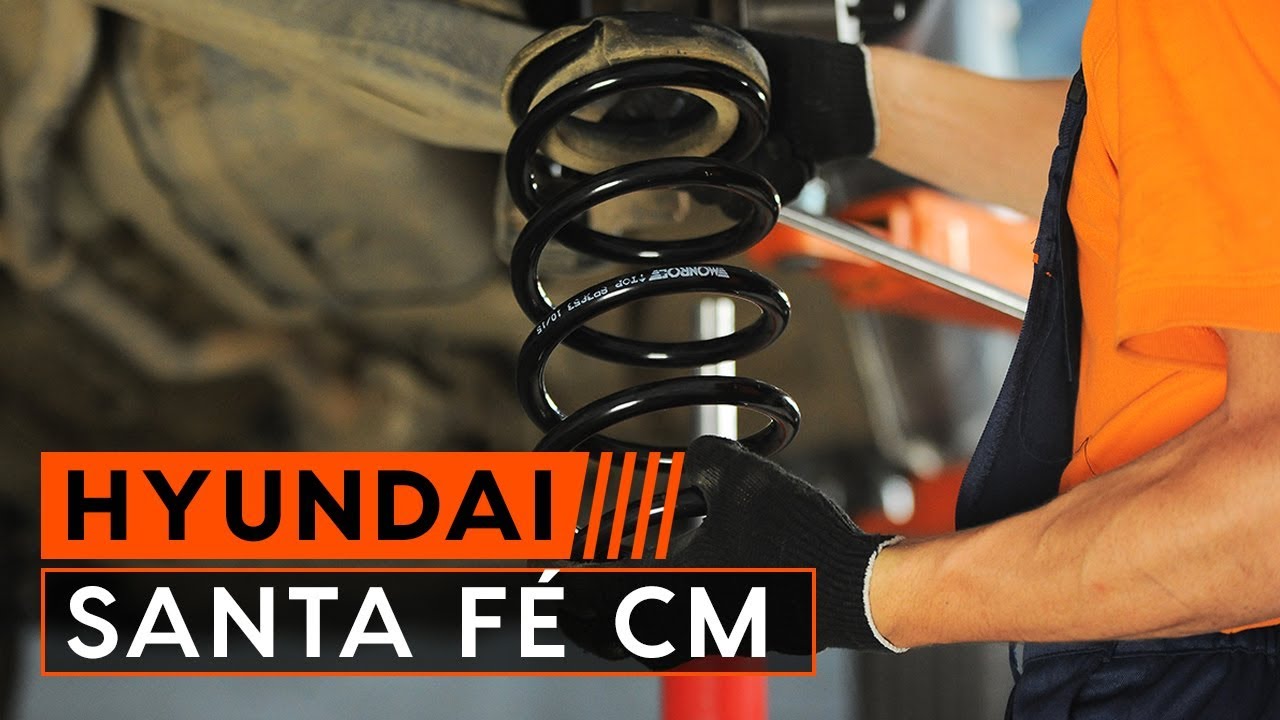

Hoe de achter wielophanging schroefveren vervangen op een HYUNDAI SANTA FÉ CM [HANDLEIDING]

Hoe spiraalveer achteraan vervangen bij een Hyundai Santa Fe CM – Leidraad voor bij het vervangen

Alle auto-onderdelen die u moet uitwisselen – Veren voor de SANTA FÉ II (CM) en andere HYUNDAI-auto's

Alternatieve producten

Chassisveer

Vervanging: spiraalveer – Hyundai Santa Fe CM. Benodigd gereedschap:

                      Staalborstel

                      WD-40 spray

                      Remmenreiniger

                      Kopervet

                      Momentsleutel

                      Combinatiesleutel Nr.19

                      Dopsleutel Nr.19

                      Krachtdop voor velgen Nr.21

                      Ratelsleutel

                      Hydraulische versnellingsbak krik

                      Koevoet

                      Wielblok

Koop gereedschap

Vervanging: spiraalveer – Hyundai Santa Fe CM. AUTODOC beveelt aan:

Beide schroefveren van de achterste ophanging moeten gelijktijdig vervangen worden.
De vervangprocedure is identiek voor de linkse en rechtse schroefveren van de achterste ophanging.
NB: alle werkzaamheden aan de auto Hyundai Santa Fe CM dienen uitgevoerd te worden bij een uitgeschakelde motor.

Voer de vervanging in deze volgorde uit:

Stap 1

Zet de wielen vast met behulp van wielblokken.
Stap 2

Maak de wielbouten los. Gebruik de krachtdopsleutel #21.
Stap 3

Verhoog de achterzijde van de wagen en plaats veilig op steunen.
Stap 4

Draai de wielbouten los.

AUTODOC raadt aan:
Belangrijk! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten. Hyundai Santa Fe CM
Stap 5

Neem het wiel eraf.
Stap 6

Ondersteun de arm. Gebruik een hydraulische versnellingsbak krik.
Stap 7

Maak de bevestigingsstukken van de wieldraagarm schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.

Stap 8

Schroef de bevestiging van de voorste arm los. Gebruik een combinatie steeksleutel Nr.19 Gebruik een dopsleutel Nr.19. Gebruik een ratelsleutel.
Stap 9

Verwijder het voorste bevestigingsstuk van de wieldraagarm.

Stap 10

Ontkoppel de draagarm.

Stap 11

Verwijder de steun van onder de arm.

AUTODOC raadt aan:
Vervanging: spiraalveer – Hyundai Santa Fe CM. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 12

Druk de draagarm van de ophanging omlaag. Gebruik een koevoet.
Stap 13

Neem de veer eruit.
Stap 14

Neem de rubberen afstandsbus van de veer van zijn plek.

Vervanging: spiraalveer – Hyundai Santa Fe CM. Deskundigen bevelen aan:
Inspecteer de rubberen bevestigingen van de veer. Vervang deze indien nodig.
Stap 15

Plaats de rubberen afstandsbus op de nieuwe schroefveer.
Stap 16

Druk de draagarm van de ophanging omlaag. Gebruik een koevoet.

Stap 17

Installeer de schroefveer samen met de rubberen bevestigingen in de montagelocaties.
Stap 18

Ondersteun de arm. Gebruik een hydraulische versnellingsbak krik.
Stap 19

Sluit de draagarm aan.
Stap 20

Monteer de voorste bevestiging van de draagarm.

Stap 21

Draai het bevestigingsmiddel voor de onderste arm vast. Gebruik een combinatie steeksleutel Nr.19 Gebruik een dopsleutel Nr.19. Gebruik een momentsleutel. Draai deze vast tot een koppel van 118 Nm.
Stap 22

Verwijder de steun van onder de arm.

AUTODOC raadt aan:
Vervanging: spiraalveer – Hyundai Santa Fe CM. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 23

Reinig het oppervlak waarop de velg moet worden gemonteerd. Gebruik een staalborstel.

Stap 24

Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.

AUTODOC raadt aan:
Vervanging: spiraalveer – Hyundai Santa Fe CM. Wacht een paar minuten af na het aanbrengen van de spray.
Stap 25

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

Vervanging: spiraalveer – Hyundai Santa Fe CM. Tips van de experts van AUTODOC:
Wacht enkele minuten na het aanbrengen van de spray.
Stap 26

Installer het wiel.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen. Hyundai Santa Fe CM
Stap 27

Draai de wielbouten vast. Gebruik de krachtdopsleutel #21.
Stap 28

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik de krachtdopsleutel #21. Gebruik een momentsleutel. Draai deze vast tot een koppel van 108 Nm.
Stap 29

Verwijder de krik en de wielblokken.
