Hoe spiraalveer vooraan vervangen bij een Mini R50, R53 – Leidraad voor bij het vervangen
keer gedownload:
0
Views:
0
0
Aantal keer gestemd – 0
Belangrijk!
Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
MINI Hatchback (R50, R53) One,
MINI Hatchback (R50, R53) Cooper,
MINI Hatchback (R50, R53) One D,
MINI Hatchback (R50, R53) One D
…
Meer ontdekken
De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

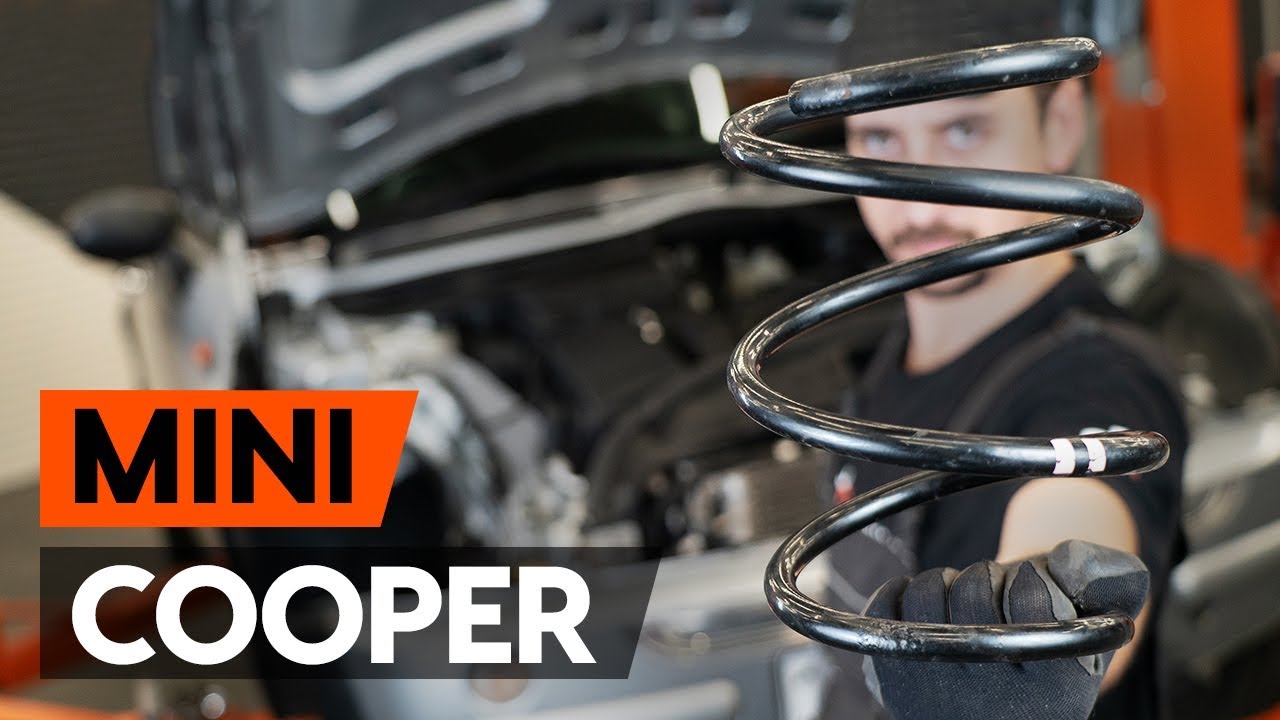

Hoe een spiraalveer vooraan vervangen op een MINI COOPER 1 (R50, R53) [HANDLEIDING AUTODOC]
Alle auto-onderdelen die u moet uitwisselen – Veren voor de Hatchback (R50, R53) en andere MINI-auto's
Vervanging: spiraalveer – Mini R50, R53. Tips van de experts van AUTODOC:
Beide schroefveren van de voorste ophanging moeten gelijktijdig vervangen worden.
De vervangprocedure is identiek voor de linkse en rechtse schroefveren van de voorste ophanging.
Alle werkzaamheden moeten worden verricht met stilstaande motor.
Vervanging: spiraalveer – Mini R50, R53. Hanteer de volgende procedure:
Stap 1
Zet de wielen vast met behulp van wielblokken.
Stap 2
Maak de wielbouten los. Gebruik de krachtdopsleutel #17.
Stap 3
Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 4
Draai de wielbouten los.
AUTODOC raadt aan:
Belangrijk! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten. Mini R50, R53
Stap 5
Neem het wiel eraf.
Stap 6
Reinig de bevestigingen van de bovenste veerpootbevestiging. Gebruik de WD-40 spray.
Stap 7
Ontkoppel de kabels en de remslang van de houder op de veerpoot.
Stap 8
Reinig de bevestigingen die de koppelstang met de veerpoot verbinden, en deze die de schokdemper aan de fusee vastmaken. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 9
Schroef de moer los en verwijder de stabilisatorstang van de veerpoot. Gebruik een combinatie steeksleutel Nr.16 Gebruik inbussleutel nr. H6. Gebruik een ratelsleutel.
Stap 10
Schroef de onderste bevestiging los die de veerpoot aan de fusee verbindt. Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel. Gebruik een wringijzer.
Stap 11
Maak de onderste veerpootbevestiging los van de fusee. Gebruik een speciale dopsleutel om de schokdemper te verwijderen. Gebruik een ratelsleutel.
Stap 12
Beweeg de fusee omhoog. Gebruik een hydraulische versnellingsbak krik.
Stap 13
Ontkoppel de fusee van de veerpoot. Gebruik een platte beitel voor metaalbewerking. Gebruik een hamer.
Vervanging: spiraalveer – Mini R50, R53. Tips van de experts van AUTODOC:
Zorg ervoor dat de fusee niet loskomt van de belasting.
Stap 14
Schroef de bovenste bevestigingsmoer van de veerpoot los. Gebruik een dopsleutel Nr.13. Gebruik een ratelsleutel.
AUTODOC raadt aan:
Belangrijk! Houd de veerpoot vast tijdens het losschroeven van de bevestigingsbouten. Mini R50, R53
Stap 15
Verwijder de veerpoot.
Stap 16
Plaats de veerpoot op het instrument om de veer samen te drukken.
Vervanging: spiraalveer – Mini R50, R53. Tip van AUTODOC:
Merk op dat bij gebruik van een veerspanner de veren stevig vastgehouden dienen te worden door het samendrukken van de veer aan de tegengestelde zijden.Zorg voor de juiste positie van de veer in het anker.Zorg er voor dat de veren strak in de klemarmen geplaatst zijn.
Stap 17
Duw de veer samen.
Stap 18
Verwijder de moer op de zuigerstang van de veerpoot. Gebruik inbussleutel nr. H7. Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 19
Verwijder de bovenste bevestiging.
Stap 20
Maak de schroefveer los.
Stap 21
Verwijder de veer.
Stap 22
Installeer de veer op de schokdemper.
Stap 23
Duw de veer samen.
Stap 24
Installeer de bovenste veerpootbevestiging en de taatspot. Gebruik een koevoet.
Stap 25
Span de moer van de zuigerstang van de veerpoot aan. Gebruik een dopsleutel Nr.18. Gebruik een combinatie steeksleutel Nr.18 Gebruik inbussleutel nr. H7. Gebruik een momentsleutel. Draai deze vast tot een koppel van 64 Nm.
Vervanging: spiraalveer – Mini R50, R53. Tips van de experts van AUTODOC:
Controleer of de veer correct gepositioneerd is. Vermijd een foute uitlijning.
Stap 26
Ontspan de veer.
Stap 27
Verwijder de gemonteerde veerpoot.
Stap 28
Installeer de veerpoot in de wielkast.
Stap 29
Draai de bovenste bevestigingsmoer van de veerpoot vast. Draai ze niet vast.
AUTODOC raadt aan:
Mini R50, R53 – Houd de veerpoot vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen.
Stap 30
Behandel de montagelocatie van de veerpoot op de fusee. Gebruik de WD-40 spray.
Stap 31
Zet de veerpoot vast op de fusee.
Stap 32
Installeer een nieuwe bout op de fusee en span deze aan. Gebruik XZN #14. Gebruik een momentsleutel. Draai deze vast tot een koppel van 81 Nm.
Stap 33
Verwijder de steun van onder de fusee.
AUTODOC raadt aan:
Mini R50, R53 – Laat de versnellingsbakkrik niet bruusk zakken teneinde de onderdelen en mechanismen van de auto niet te beschadigen.
Stap 34
Maak de koppelstang vast aan de veerpoot. Gebruik een dopsleutel Nr.16. Gebruik een momentsleutel. Draai deze vast tot een koppel van 56 Nm.
Stap 35
Verbind de kabelbevestiging van de ABS-sensor aan de veerpoot. Maak de remslang vast aan de veerpoot.
Stap 36
Reinig het oppervlak waarop de velg moet worden gemonteerd. Gebruik een staalborstel. Behandel het contactoppervlak. Gebruik een kopersmeermiddel.
Stap 37
Installer het wiel.
AUTODOC raadt aan:
Belangrijk! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten. Mini R50, R53
Stap 38
Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.
Stap 39
Span de bovenste bevestiging van de veerpoot aan. Gebruik een dopsleutel Nr.13. Gebruik een momentsleutel. Draai deze vast tot een koppel van 34 Nm.
Stap 40
Behandel de stang van de veerpoot. Gebruik een kopersmeermiddel.
Stap 41
Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik de krachtdopsleutel #17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 110 Nm.
Stap 42
Verwijder de krik en de wielblokken.
