Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
TOYOTA PRIUS Hatchback (NHW20_) 1.5 Hybrid (NHW20_) … Meer ontdekken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

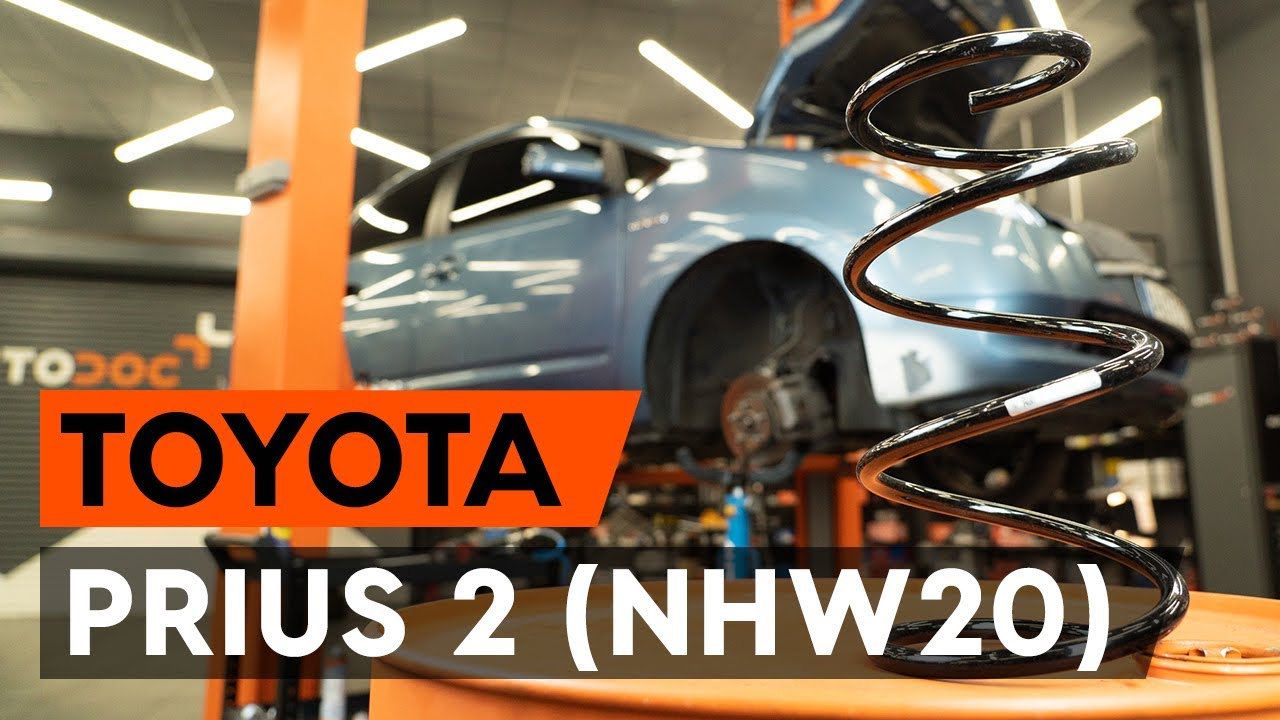

Hoe een spiraalveer vooraan vervangen op een TOYOTA PRIUS 2 (NHW20) [AUTODOC-TUTORIAL]

Hoe spiraalveer vooraan vervangen bij een Toyota Prius 2 – Leidraad voor bij het vervangen

Alle auto-onderdelen die u moet uitwisselen – Veren voor de PRIUS Hatchback (NHW20_) en andere TOYOTA-auto's

Chassisveer

Chassisveer voor Prius II Liftback (XW20) Benzine/Elektro (112 Pk)

Vervanging: spiraalveer – Toyota Prius 2. Benodigd gereedschap:

                        Staalborstel

                        WD-40 spray

                        Remmenreiniger

                        Kopervet

                        Combinatiesleutel Nr.17

                        Combinatiesleutel Nr.19

                        Dopsleutel Nr.10

                        Dopsleutel Nr.12

                        Dopsleutel Nr.14

                        Dopsleutel Nr.17

                        Dopsleutel Nr.19

                        Inbus bit nr. H6

                        Krachtdop voor velgen Nr.21

                        Ratelsleutel

                        Momentsleutel

                        Wringijzer

                        Koevoet

                        Kettingsleutel

                        Hydraulische veerspanner

                        Hydraulische versnellingsbak krik

                        Spatbordbeschermer

                        Wielblok

Koop gereedschap

Vervanging: spiraalveer – Toyota Prius 2. De experts van AUTODOC bevelen aan:

Beide schroefveren van de voorste ophanging moeten gelijktijdig vervangen worden.
De vervangprocedure is identiek voor de linkse en rechtse schroefveren van de voorste ophanging.
Alle werkzaamheden moeten worden verricht met stilstaande motor.

Vervanging: spiraalveer – Toyota Prius 2. Hanteer de volgende procedure:

Stap 1

Open de motorkap.
Stap 2

Gebruik een beschermhoes om beschadiging van lak en kunststof onderdelen van de auto te voorkomen.
Stap 3

Schroef de bevestigingen van de ruitenwisserarmen los. Gebruik een dopsleutel Nr.14. Gebruik een ratelsleutel.
Stap 4

Verwijder de wisserarmen.
Stap 5

Neem de wisserarmkappen van hun plek.
Stap 6

Behandel de bevestigingsmiddelen van het ruitenwissermechanisme met een daarvoor bedoeld middel. Gebruik de WD-40 spray.
Stap 7

Trek de ruitenwisserstekker eruit.
Stap 8

Schroef de bevestigingsmiddelen van de afdekplaat van het ruitenwissermechanisme los. Gebruik een dopsleutel Nr.10. Gebruik een ratelsleutel.
Stap 9

Neem de met het ruitenwissermechanisme verbonden afdekplaat van zijn plek.
Stap 10

Reinig de bevestigingen van de bovenste veerpootbevestiging. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 11

Draai het bovenste bevestigingsstuk van de veerpootlager los. Gebruik een dopsleutel Nr.12. Gebruik een ratelsleutel.
Stap 12

Zet de wielen vast met behulp van wielblokken.
Stap 13

Maak de wielbouten los. Gebruik de krachtdopsleutel #21.
Stap 14

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 15

Draai de wielbouten los.

Vervanging: spiraalveer – Toyota Prius 2. AUTODOC beveelt aan:
U moet het wiel in de hoogste stand houden als u de bouten losdraait.
Stap 16

Neem het wiel eraf.
Stap 17

Reinig de koppelstangbevestigingen. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 18

Ontkoppel de kabels en de remslang van de houder op de veerpoot. Gebruik een dopsleutel Nr.12. Gebruik een ratelsleutel.
Stap 19

Schroef het bevestigingsstuk dat de koppelstang en de veerpoot met elkaar verbindt los. Gebruik een combinatie steeksleutel Nr.17 Gebruik inbussleutel nr. H6. Gebruik een ratelsleutel.
Stap 20

Verwijder de stabilisatorstang.

Vervanging: spiraalveer – Toyota Prius 2. Tip:
Inspecteer de stabilisatorbussen. Vervang ze indien nodig.
Stap 21

Reinig de bevestigingen die de veerpoot met de fusee verbinden. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 22

Schroef de onderste bevestiging los die de veerpoot aan de fusee verbindt. Gebruik een combinatie steeksleutel Nr.19 Gebruik een dopsleutel Nr.19. Gebruik een wringijzer.
Stap 23

Beweeg de fusee omhoog. Gebruik een hydraulische versnellingsbak krik.
Stap 24

Verwijder de bevestigingsbouten.
Stap 25

Ontkoppel de fusee van de veerpoot.
Stap 26

Schroef de bovenste bevestiging van de veerpootmontage los.

AUTODOC raadt aan:
Belangrijk! Houd de veerpoot vast tijdens het losschroeven van de bevestigingsbouten. Toyota Prius 2
Stap 27

Verwijder de veerpoot.
Stap 28

Plaats de veerpoot op het instrument om de veer samen te drukken.

Vervanging: spiraalveer – Toyota Prius 2. Deskundigen bevelen aan:
Merk op dat bij gebruik van een veerspanner de veren stevig vastgehouden dienen te worden door het samendrukken van de veer aan de tegengestelde zijden.Zorg voor de juiste positie van de veer in het anker.Zorg er voor dat de veren strak in de klemarmen geplaatst zijn.
Stap 29

Duw de veer samen.
Stap 30

Verwijder de bevestigingsdop van de veerpoot. Gebruik een koevoet.
Stap 31

Verwijder de moer op de zuigerstang van de veerpoot. Gebruik een dopsleutel Nr.19. Gebruik een ratelsleutel.
Stap 32

Verwijder de schokdemperbevestiging, de kap en het aanslagrubber. Gebruik een koevoet.

AUTODOC raadt aan:
Vervanging: spiraalveer – Toyota Prius 2. Inspecteer de steun, hoes en aanslagrubber van de schokdemper. Vervang ze indien nodig.
Stap 33

Maak de schroefveer los.
Stap 34

Verwijder de veer.
Stap 35

Installeer de veer op de schokdemper.
Stap 36

Duw de veer samen.
Stap 37

Plaats de lager, de stofhoes en de stootrubber op de schokdemper.
Stap 38

Span de moer van de zuigerstang van de veerpoot aan. Gebruik een dopsleutel Nr.19. Maak gebruik van een kettingsleutel. Gebruik een momentsleutel. Draai deze vast tot een koppel van 47 Nm.

Vervanging: spiraalveer – Toyota Prius 2. De experts van AUTODOC bevelen aan:
Controleer of de veer correct gepositioneerd is. Vermijd een foute uitlijning.
Stap 39

Behandel de stang van de veerpoot. Gebruik een kopersmeermiddel.
Stap 40

Plaats de bevestigingsdop van de veerpoot.
Stap 41

Ontspan de veer.
Stap 42

Verwijder de gemonteerde veerpoot.
Stap 43

Installeer de veerpoot in de wielkast.
Stap 44

Schroef de bovenste bevestiging vast op de veerpootmontage. Draai ze niet vast.

AUTODOC raadt aan:
Toyota Prius 2 – Houd de veerpoot vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen.
Stap 45

Maak de plek waar de veerpoot bevestigd is schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 46

Zet de veerpoot vast op de fusee.
Stap 47

Breng de bevestigingsbouten aan.
Stap 48

Verwijder de steun van onder de fusee.

AUTODOC raadt aan:
Vervanging: spiraalveer – Toyota Prius 2. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 49

Schroef het bevestigingsstuk dat de veerpoot en de fusee met elkaar verbindt in. Gebruik een combinatie steeksleutel Nr.19 Gebruik een dopsleutel Nr.19.
Stap 50

Maak de remslang vast aan de veerpoot. Verbind de kabelbevestiging van de ABS-sensor aan de veerpoot. Gebruik een dopsleutel Nr.12. Gebruik een ratelsleutel.
Stap 51

Draai de onderste bevestigingen, die de schokdempende veerpoot met de fusee verbinden, vast. Gebruik een dopsleutel Nr.19. Gebruik een momentsleutel. Draai deze vast tot een koppel van 153 Nm.
Stap 52

Installeer de dwarse koppelstang.
Stap 53

Draai het bevestigingsstuk dat de koppelstang en de veerpoot met elkaar verbindt vast. Gebruik een dopsleutel Nr.17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 74 Nm.
Stap 54

Behandel de veerpootbevestigingen. Gebruik een kopersmeermiddel.
Stap 55

Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.
Stap 56

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

AUTODOC raadt aan:
Wacht enkele minuten na het aanbrengen van de spray.
Stap 57

Installer het wiel.

AUTODOC raadt aan:
Belangrijk! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten. Toyota Prius 2
Stap 58

Draai de wielbouten vast. Gebruik de krachtdopsleutel #21.
Stap 59

Laat de wagen zaken.
Stap 60

Span de bovenste bevestiging aan van de veerpoot. Gebruik een dopsleutel Nr.12. Gebruik een momentsleutel. Draai deze vast tot een koppel van 39 Nm.
Stap 61

Behandel de bevestigingsstukken van de veerpoothouder. Gebruik een kopersmeermiddel.
Stap 62

Plaats de met het ruitenwissermechanisme samengevoegde afdekplaat.
Stap 63

Schroef de bevestigingsmiddelen van de afdekplaat van het ruitenwissermechanisme in. Gebruik een dopsleutel Nr.10. Gebruik een ratelsleutel.
Stap 64

Steek de ruitenwisserstekker in de aansluiting.
Stap 65

Plaats de wisserarmkappen.
Stap 66

Installeer de wisserarmen.

Vervanging: spiraalveer – Toyota Prius 2. AUTODOC beveelt aan:
Zorg ervoor dat u de wisserarmen aan de bestuurders- en passagierszijden niet omwisselt.
Stap 67

Schroef de bevestigingen van de ruitenwisserarmen vast. Gebruik een dopsleutel Nr.14. Gebruik een momentsleutel. Draai deze vast tot een koppel van 21 Nm.
Stap 68

Verwijder de beschermhoes van het spatbord.
Stap 69

Sluit de motorkap.
Stap 70

Draai de wielbouten vast aan de hand van een kruiselings patroon. Gebruik een momentsleutel. Draai deze vast tot een koppel van 103 Nm.
Stap 71

Verwijder de krik en de wielblokken.
