Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
VOLVO V70 II (285) T5, VOLVO V70 II (285) 2.4 T, VOLVO V70 II (285) 2.4, VOLVO V70 II (285) 2.4, VOLVO V70 II (285) 2.5 T, VOLVO V70 II (285) T5 … Meer ontdekken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

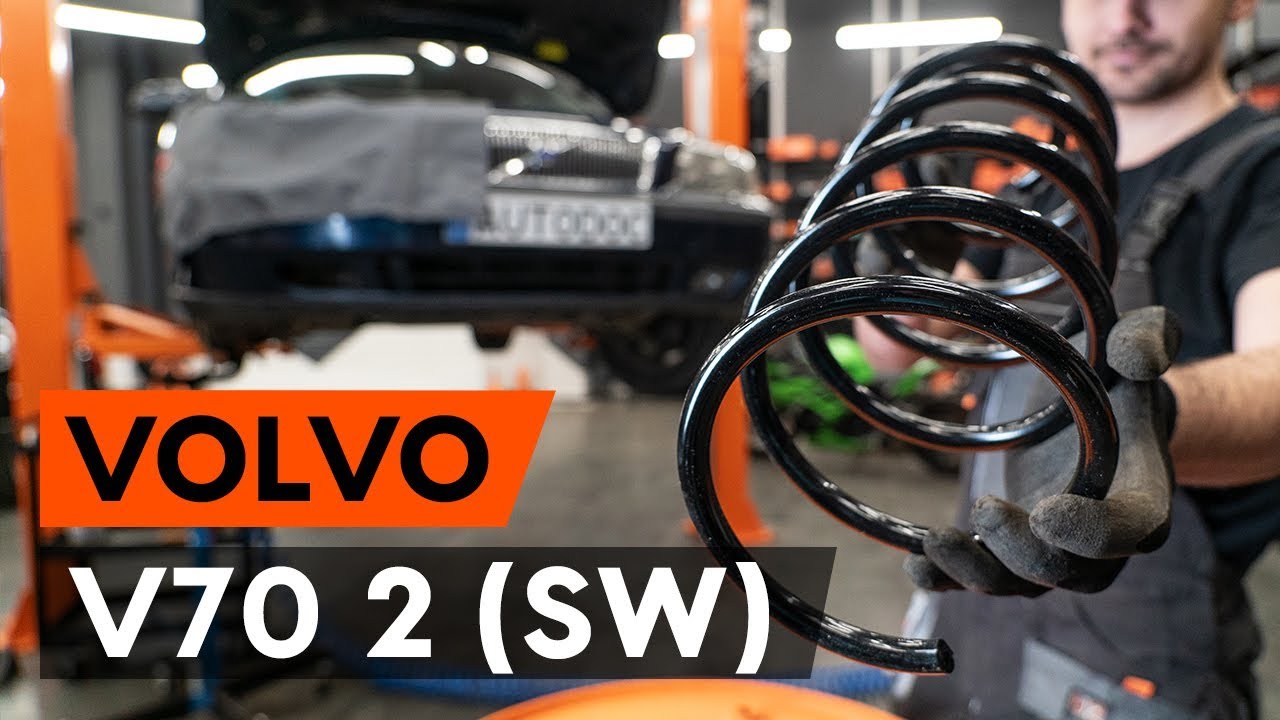

Hoe een spiraalveervoor vervangen op een VOLVO V70 2 (SW) [AUTODOC-TUTORIAL]

Hoe spiraalveer vooraan vervangen bij een Volvo V70 SW – Leidraad voor bij het vervangen

Alternatieve producten

Chassisveer

Vervanging: spiraalveer – Volvo V70 SW. Benodigd gereedschap:

                      Staalborstel

                      WD-40 spray

                      Remmenreiniger

                      Kopervet

                      Combinatiesleutel Nr.18

                      Slagmoerdop №13

                      Slagmoerdop №18

                      Slagmoerdop №21

                      inbus bit nr. H6

                      Krachtdop voor velgen Nr.19

                      Ratelsleutel

                      Momentsleutel

                      Waterpomptang

                      Wringijzer

                      Koevoet

                      Hydraulische veerspanner

                      Hydraulische versnellingsbak krik

                      Wielblok

                      Spatbordbeschermer

Koop gereedschap

Vervanging: spiraalveer – Volvo V70 SW. Deskundigen bevelen aan:

Beide schroefveren van de voorste ophanging moeten gelijktijdig vervangen worden.
De vervangprocedure is identiek voor de linkse en rechtse schroefveren van de voorste ophanging.
NB: alle werkzaamheden aan de auto Volvo V70 SW dienen uitgevoerd te worden bij een uitgeschakelde motor.

Voer de vervanging in de volgende volgorde uit:

Stap 1

Open de motorkap.
Stap 2

Gebruik een beschermhoes om beschadiging van lak en kunststof onderdelen van de auto te voorkomen.
Stap 3

Reinig de bevestigingen van de bovenste veerpootbevestiging. Gebruik de WD-40 spray.
Stap 4

Draai het bovenste bevestigingsstuk van de veerpootlager los. Gebruik een dopsleutel Nr.13. Gebruik een ratelsleutel.
Stap 5

Zet de wielen vast met behulp van wielblokken.
Stap 6

Maak de wielbouten los. Gebruik de krachtdopsleutel #19.
Stap 7

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 8

Draai de wielbouten los.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen. Volvo V70 SW
Stap 9

Neem het wiel eraf.
Stap 10

Reinig de koppelstangbevestigingen. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 11

Schroef de moer los en verwijder de stabilisatorstang van de veerpoot. Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 12

Ontkoppel de kabelbevestiging van de ABS-sensor van de veerpoot. Gebruik een koevoet.
Stap 13

Reinig de bevestigingen die de veerpoot met de fusee verbinden. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 14

Schroef de onderste bevestiging los die de veerpoot aan de fusee verbindt. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.21. Gebruik een ratelsleutel. Gebruik een wringijzer.
Stap 15

Beweeg de fusee omhoog. Gebruik een hydraulische versnellingsbak krik.
Stap 16

Verwijder de bevestigingsbouten.
Stap 17

Ontkoppel de fusee van de veerpoot.
Stap 18

Schroef de bovenste bevestiging van de veerpootmontage los.

AUTODOC raadt aan:
Volvo V70 SW – Houd de veerpoot vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen.
Stap 19

Verwijder de veerpoot.
Stap 20

Plaats de veerpoot op het instrument om de veer samen te drukken.

Vervanging: spiraalveer – Volvo V70 SW. Tip van AUTODOC:
Merk op dat bij gebruik van een veerspanner de veren stevig vastgehouden dienen te worden door het samendrukken van de veer aan de tegengestelde zijden.Zorg voor de juiste positie van de veer in het anker.Zorg er voor dat de veren strak in de klemarmen geplaatst zijn.
Stap 21

Duw de veer samen.
Stap 22

Verwijder de bevestigingsdop van de veerpoot. Gebruik een koevoet.
Stap 23

Behandel de stang van de veerpoot. Gebruik de WD-40 spray.

Stap 24

Verwijder de moer op de zuigerstang van de veerpoot. Gebruik inbussleutel nr. H6. Gebruik een dopsleutel Nr.21. Gebruik een ratelsleutel.
Stap 25

Schroef het bevestigingsmiddel van de veerpootlager los. Gebruik inbussleutel nr. H6. Gebruik een ratelsleutel. Gebruik een waterpomptang.
Stap 26

Verwijder de bovenste veerpootbevestiging.
Stap 27

Maak de schroefveer los.
Stap 28

Verwijder de veer.
Stap 29

Verwijder de stofkap en het aanslagrubber van de schokdemper.

AUTODOC raadt aan:
Vervanging: spiraalveer – Volvo V70 SW. Inspecteer de steun, hoes en aanslagrubber van de schokdemper. Vervang ze indien nodig.
Stap 30

Installeer de kap en een aanslagrubber op de schokdemper.
Stap 31

Installeer de veer op de schokdemper.
Stap 32

Duw de veer samen.
Stap 33

Installeer de bovenste veerpootbevestiging en de taatspot.
Stap 34

Schroef het bevestigingsmiddel van de veerpootlager in. Gebruik inbussleutel nr. H6. Gebruik een ratelsleutel. Gebruik een waterpomptang.
Stap 35

Span de moer van de zuigerstang van de veerpoot aan. Gebruik inbussleutel nr. H6. Gebruik een dopsleutel Nr.21. Gebruik een momentsleutel. Draai deze vast tot een koppel van 65 Nm.

AUTODOC raadt aan:
Controleer of de veer correct gepositioneerd is. Vermijd een foute uitlijning.
Stap 36

Ontspan de veer.
Stap 37

Verwijder de gemonteerde veerpoot.
Stap 38

Installeer de veerpoot in de wielkast.
Stap 39

Schroef de bovenste bevestiging vast op de veerpootmontage. Draai ze niet vast.

AUTODOC raadt aan:
Volvo V70 SW – Houd de veerpoot vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen.
Stap 40

Behandel de montagelocatie van de veerpoot op de fusee. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 41

Zet de veerpoot vast op de fusee.
Stap 42

Breng de bevestigingsbouten aan. Gebruik een koevoet.
Stap 43

Verwijder de steun van onder de fusee.

AUTODOC raadt aan:
Volvo V70 SW – Laat de versnellingsbakkrik niet bruusk zakken teneinde de onderdelen en mechanismen van de auto niet te beschadigen.
Stap 44

Schroef het bevestigingsstuk dat de veerpoot en de fusee met elkaar verbindt in. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.21. Gebruik een ratelsleutel. Gebruik een wringijzer.
Stap 45

Draai de onderste bevestigingen, die de schokdempende veerpoot met de fusee verbinden, vast. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.21. Gebruik een momentsleutel. Draai deze vast tot een koppel van 105 Nm.+60°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 46

Installeer de dwarse koppelstang.
Stap 47

Draai het bevestigingsstuk dat de koppelstang en de veerpoot met elkaar verbindt vast. Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 50 Nm.
Stap 48

Verbind de kabelbevestiging van de ABS-sensor aan de veerpoot.
Stap 49

Behandel de veerpootbevestigingen. Gebruik een kopersmeermiddel.
Stap 50

Span de bovenste bevestiging aan van de veerpoot. Gebruik een dopsleutel Nr.13. Gebruik een momentsleutel. Draai deze vast tot een koppel van 25 Nm.
Stap 51

Behandel de veerpootbevestigingen. Behandel de stang van de veerpoot. Gebruik een kopersmeermiddel.
Stap 52

Plaats de bevestigingsdop van de veerpoot.

Stap 53

Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.
Stap 54

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

AUTODOC raadt aan:
Vervanging: spiraalveer – Volvo V70 SW. Wacht een paar minuten af na het aanbrengen van de spray.
Stap 55

Installer het wiel.

AUTODOC raadt aan:
Belangrijk! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten. Volvo V70 SW
Stap 56

Draai de wielbouten vast. Gebruik de krachtdopsleutel #19.
Stap 57

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik een momentsleutel. Draai deze vast tot een koppel van 140 Nm.
Stap 58

Verwijder de krik en de wielblokken.
Stap 59

Verwijder de beschermhoes van het spatbord.
Stap 60

Sluit de motorkap.
