Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF11, 312.AXF1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF11, 312.AXF1A, 312.AXD1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXD1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXT1A) … Meer ontdekken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

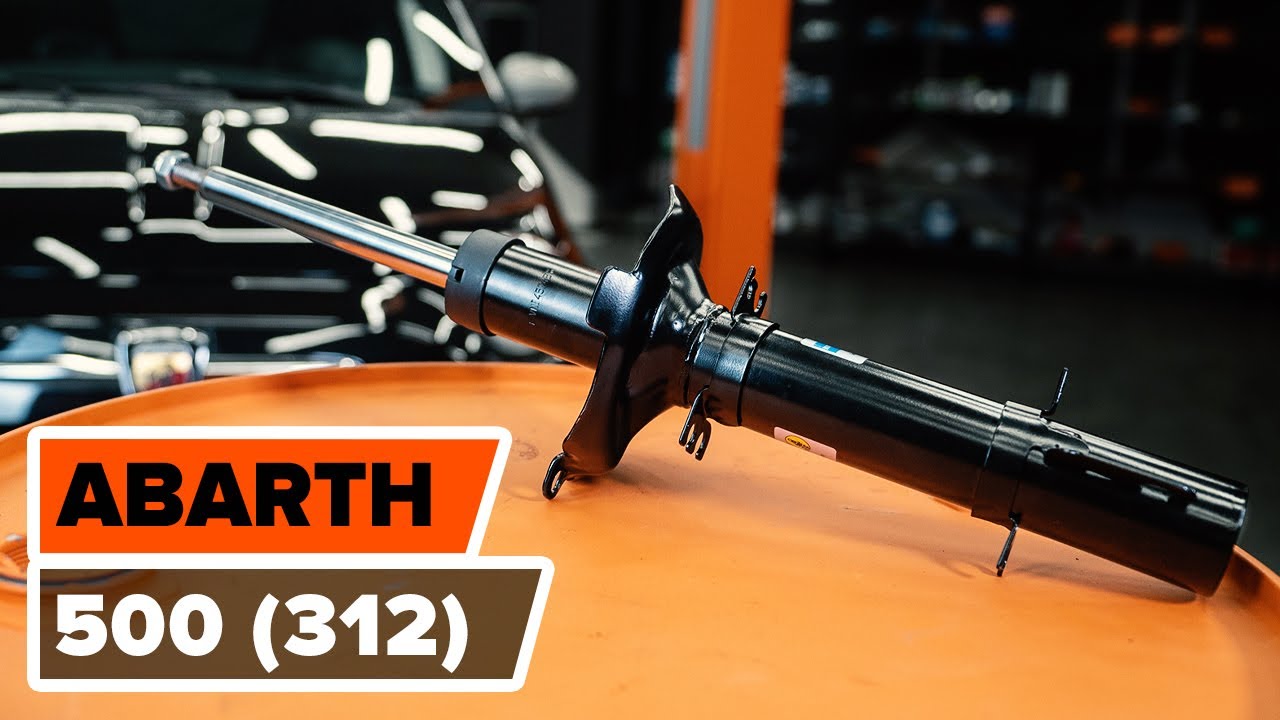

Hoe een schokdemper vooraan vervangen op een ABARTH 500 (312) [HANDLEIDING AUTODOC]

Hoe veerpoot vooraan vervangen bij een Abarth 595 – Leidraad voor bij het vervangen

Alle auto-onderdelen die u moet uitwisselen – Schokbrekers voor de 500 / 595 / 695 Hatchback (312_) en andere ABARTH-auto's

Alternatieve producten

Schokdemper

Vervanging: veerpoot – Abarth 595. Overzicht met gereedschap dat u nodig hebt:

                      Staalborstel

                      WD-40 spray

                      Kopervet

                      Combinatiesleutel Nr.19

                      Combinatiesleutel Nr.27

                      Ringsleutel Nr.17

                      Ringsleutel Nr.18

                      Dopsleutel Nr.15

                      Dopsleutel Nr.18

                      inbus bit nr. H5

                      inbus bit nr. H7

                      Krachtdop voor velgen Nr.19

                      Ratelsleutel

                      Momentsleutel

                      Rondbektang

                      Trim-cliptang

                      Koevoet

                      Hydraulische versnellingsbak krik

                      Hydraulische veerspanner

                      Spatbordbeschermer

                      Wielblok

Koop gereedschap

Vervanging: veerpoot – Abarth 595. Deskundigen bevelen aan:

Beide veerpoten van de voorste ophanging moeten gelijktijdig vervangen worden.
De vervangprocedure is identiek voor de linkse en rechtse veerpoten van de voorste ophanging.
Alle werkzaamheden moeten worden verricht met stilstaande motor.

Voer de vervanging in de volgende volgorde uit:

Stap 1

Open de motorkap.
Stap 2

Gebruik een beschermhoes om beschadiging van lak en kunststof onderdelen van de auto te voorkomen.
Stap 3

Verwijder de clips van de plastic paravan. Gebruik een trim-cliptang.
Stap 4

Til de plastic paravan waar de ruitenwissers aan bevestigd zijn op.
Stap 5

Reinig de bevestigingen van de bovenste veerpootbevestiging. Gebruik de WD-40 spray.
Stap 6

Schroef de bovenste bevestiging van de veerpootmontage los. Gebruik een combinatie steeksleutel Nr.19 Gebruik inbussleutel nr. H7. Gebruik een ratelsleutel.
Stap 7

Zet de wielen vast met behulp van wielblokken.
Stap 8

Maak de wielbouten los. Gebruik de krachtdopsleutel #19.
Stap 9

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 10

Draai de wielbouten los.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen. Abarth 595
Stap 11

Neem het wiel eraf.
Stap 12

Ontkoppel de kabels en de remslang van de houder op de veerpoot. Gebruik een rondbektang.
Stap 13.1

Reinig de bevestigingen die de koppelstang met de veerpoot verbinden, en deze die de schokdemper aan de fusee vastmaken.

Stap 13.2

Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 14

Schroef de moer los en verwijder de stabilisatorstang van de veerpoot. Gebruik ringsleutel #18. Gebruik een dopsleutel Nr.18. Gebruik inbussleutel nr. H5.
Stap 15

Beweeg de fusee omhoog. Gebruik een hydraulische versnellingsbak krik.
Stap 16

Schroef de onderste bevestiging los die de veerpoot aan de fusee verbindt. Gebruik ringsleutel #17. Gebruik een dopsleutel Nr.15. Gebruik een ratelsleutel.
Stap 17

Verwijder de steun van onder de fusee.
Stap 18

Ontkoppel de fusee van de veerpoot.
Stap 19

Schroef de bovenste bevestigingsmoer van de veerpoot los.

Vervanging: veerpoot – Abarth 595. AUTODOC beveelt aan:
Houd de veerpoot vast tijdens het losmaken van de bevestigingsbouten om verwondingen te vermijden.
Stap 20

Verwijder de veerpoot.
Stap 21

Plaats de veerpoot op het instrument om de veer samen te drukken.

Vervanging: veerpoot – Abarth 595. Tips van de experts van AUTODOC:
Merk op dat bij gebruik van een veerspanner de veren stevig vastgehouden dienen te worden door het samendrukken van de veer aan de tegengestelde zijden.Zorg voor de juiste positie van de veer in het anker.Zorg er voor dat de veren strak in de klemarmen geplaatst zijn.
Stap 22

Duw de veer samen.
Stap 23

Reinig de schokdemperstang. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 24

Verwijder de moer op de zuigerstang van de veerpoot. Gebruik een combinatie steeksleutel Nr.27 Gebruik inbussleutel nr. H7.
Stap 25

Verwijder de bovenste veerpootbevestiging.
Stap 26

Maak de schroefveer los.
Stap 27

Verwijder de veer.
Stap 28

Verwijder de oude schokdemper uit de hydraulische veerspanner.

AUTODOC raadt aan:
Vervanging: veerpoot – Abarth 595. Inspecteer de steun, hoes en aanslagrubber van de schokdemper. Vervang ze indien nodig.Vooraleer een nieuwe schokdemper te installeren dient u deze 3-5 keer handmatig te pompen.
Stap 29

Installeer de nieuwe schokdemper op de hydraulische veerspanner.
Stap 30

Installeer de stofkap en het aanslagrubber op de nieuwe schokdemper.
Stap 31

Installeer de veer op de schokdemper.
Stap 32

Duw de veer samen.
Stap 33

Installeer de bovenste veerpootbevestiging en de taatspot. Gebruik een koevoet.
Stap 34

Span de moer van de zuigerstang van de veerpoot aan. Gebruik een combinatie steeksleutel Nr.27 Gebruik inbussleutel nr. H7. Gebruik een momentsleutel. Draai deze vast tot een koppel van 60 Nm.

Vervanging: veerpoot – Abarth 595. De experts van AUTODOC bevelen aan:
Controleer of de veer correct gepositioneerd is. Vermijd een foute uitlijning.
Stap 35

Ontspan de veer.
Stap 36

Verwijder de gemonteerde veerpoot.
Stap 37

Installeer de veerpoot in de wielkast.
Stap 38

Draai de bovenste bevestigingsmoer van de veerpoot vast. Draai ze niet vast.
Stap 39

Behandel de montagelocatie van de veerpoot op de fusee. Gebruik de WD-40 spray.
Stap 40

Zet de veerpoot vast op de fusee. Installeer de nieuwe bouten voor de fusee.
Stap 41

Draai de onderste bevestigingen, die de schokdempende veerpoot met de fusee verbinden, vast. Gebruik een dopsleutel Nr.15. Gebruik een combinatie steeksleutel Nr.17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 85 Nm.
Stap 42

Verwijder de steun van onder de fusee.
Stap 43

Verbind de kabelbevestiging van de ABS-sensor aan de veerpoot. Maak de remslang vast aan de veerpoot.
Stap 44

Maak de koppelstang vast aan de veerpoot. Gebruik ringsleutel #18. Gebruik een dopsleutel Nr.18. Gebruik inbussleutel nr. H5. Gebruik een momentsleutel. Draai deze vast tot een koppel van 55 Nm.
Stap 45

Reinig het oppervlak waarop de velg moet worden gemonteerd. Gebruik een staalborstel. Behandel het contactoppervlak. Gebruik een kopersmeermiddel.
Stap 46

Installer het wiel.

Vervanging: veerpoot – Abarth 595. AUTODOC beveelt aan:
Houd het wiel omhoog tijdens het vastschroeven van de bevestigingsbouten om verwondingen te vermijden.
Stap 47

Draai de wielbouten vast. Gebruik de krachtdopsleutel #19.
Stap 48

Span de bovenste bevestiging van de veerpoot aan. Gebruik een combinatie steeksleutel Nr.19. Gebruik inbussleutel nr. H7. Gebruik een momentsleutel. Draai deze vast tot een koppel van 50 Nm.
Stap 49

Installeer het afvoerrooster en maak het stevig vast.
Stap 50

Verwijder de beschermhoes van het spatbord.
Stap 51

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik een momentsleutel. Draai deze vast tot een koppel van 110 Nm.
Stap 52

Verwijder de krik en de wielblokken.
Stap 53

Sluit de motorkap.
