Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
TOYOTA Yaris Hatchback (_P1_) 1.3 (NCP10_, SCP12_), TOYOTA Yaris Verso (_P2_) 1.3 (NCP20_, NCP22_)

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

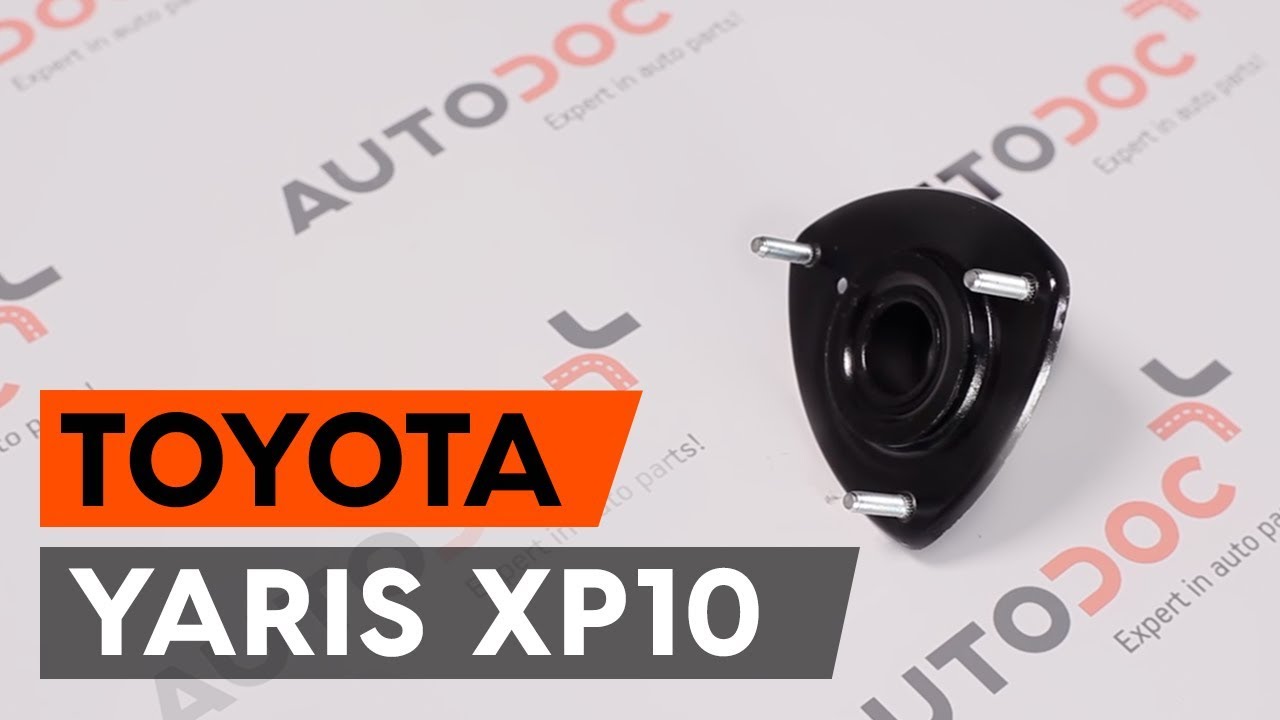

Hoe een veerpootlager vervangen op een TOYOTA YARIS XP10 [AUTODOC-TUTORIAL]

Vervanging: veerpootlager – Toyota Yaris P1. Gereedschap dat u daarbij nodig hebt:

                        Staalborstel

                        WD-40 spray

                        Remmenreiniger

                        Kopervet

                        Combinatiesleutel Nr.12

                        Combinatiesleutel Nr.19

                        Dopsleutel Nr.14

                        Dopsleutel Nr.17

                        Dopsleutel Nr.19

                        Krachtdop voor velgen Nr.21

                        Ratelsleutel

                        Momentsleutel

                        Platte Schroevendraaier

                        Hydraulische veerspanner

                        Spatbordbeschermer

                        Wielblok

Alle auto-onderdelen die u moet uitwisselen – Veerpootlager voor de Yaris Hatchback (_P1_) en andere TOYOTA-auto's

TOYOTA Yaris Verso (_P2_) 1.3 (NCP20_, NCP22_)

Een voertuig zelf repareren volgens stappenplan – uitwisselen van een Reparatieset, Ring voor schokbreker veerpootlager bij een TOYOTA Yaris Hatchback (_P1_) 1.3 (NCP10_, SCP12_)

TOYOTA Yaris Hatchback (_P1_) 1.3 (NCP10_, SCP12_)

TOYOTA Yaris Verso (_P2_) 1.3 (NCP20_, NCP22_)

TOYOTA Yaris Hatchback (_P1_) 1.3 (NCP10_, SCP12_)

TOYOTA Yaris Verso (_P2_) 1.3 (NCP20_, NCP22_)

Een voertuig zelf repareren volgens stappenplan – uitwisselen van een Wentellager, schokbreker veerpootlager bij een TOYOTA Yaris Hatchback (_P1_) 1.3 (NCP10_, SCP12_)

TOYOTA Yaris Hatchback (_P1_) 1.3 (NCP10_, SCP12_)

Vervanging: veerpootlager – Toyota Yaris P1. AUTODOC beveelt aan:

Alle lagers van de voorste veerpoten dienen tegelijkertijd te worden vervangen.
De vervangprocedure is identiek voor de linkse en rechtse veerpootbevestigingen van de voorste ophanging.
Vervang alle zelfborgende moeren en bouten tijdens de installatie.
NB: alle werkzaamheden aan de auto Toyota Yaris P1 dienen uitgevoerd te worden bij een uitgeschakelde motor.

Voer de vervanging in de volgende volgorde uit:

Stap 1

Zet de wielen vast met behulp van wielblokken.

Stap 2

Maak de wielbouten los.Gebruik de krachtdopsleutel #21.
Stap 3

Verhoog de voorzijde van de wagen en plaats veilig op steunen.

Stap 4

Draai de wielbouten los.

Vervanging: veerpootlager – Toyota Yaris P1. Tip:

U moet het wiel in de hoogste stand houden als u de bouten losdraait.
Stap 5

Neem het wiel eraf.
Stap 6

Maak het bevestigingsstuk van de beugel die de remslang met de veerpoot verbindt schoon.Gebruik een staalborstel.Gebruik de WD-40 spray.

Stap 7

Schroef de bevestigingsbeugel van de remslang los van de veerpoot.Gebruik een dopsleutel Nr.14.Gebruik een ratelsleutel.
Stap 8

Verwijder de houder van de veerpoot.
Stap 9

Reinig de bevestigingen die de veerpoot met de fusee verbinden.Gebruik een staalborstel.Gebruik de WD-40 spray.

Stap 10

Schroef de onderste bevestiging los die de veerpoot aan de fusee verbindt.Gebruik een combinatie steeksleutel Nr.19Gebruik een dopsleutel Nr.19.Gebruik een ratelsleutel.
Stap 11

Verwijder de bevestigingsbouten.Ontkoppel de fusee van de veerpoot.

Stap 12

Laat de wagen zaken.Open de motorkap.
Stap 13

Gebruik een beschermhoes om beschadiging van lak en kunststof onderdelen van de auto te voorkomen.

Stap 14

Reinig de bevestigingen van de bovenste veerpootbevestiging.Gebruik een staalborstel.Gebruik de WD-40 spray.

Stap 15

Schroef de bovenste bevestiging van de veerpootmontage los.Gebruik een combinatie steeksleutel Nr.12

Vervanging: veerpootlager – Toyota Yaris P1. AUTODOC beveelt aan:

Houd de veerpoot vast tijdens het losmaken van de bevestigingsbouten om verwondingen te vermijden.
Stap 16

Verwijder de veerpoot.
Stap 17

Plaats de veerpoot op het instrument om de veer samen te drukken.

Vervanging: veerpootlager – Toyota Yaris P1. Tips van de experts van AUTODOC:

Merk op dat bij gebruik van een veerspanner de veren stevig vastgehouden dienen te worden door het samendrukken van de veer aan de tegengestelde zijden.Zorg voor de juiste positie van de veer in het anker.Zorg er voor dat de veren strak in de klemarmen geplaatst zijn.
Stap 18

Duw de veer samen.

Stap 19

Verwijder de beschermende kap van de veerpootbevestiging.Gebruik een platte schroevendraaier.
Stap 20

Behandel de stang van de veerpoot.Gebruik een staalborstel.Gebruik de WD-40 spray.
Stap 21

Verwijder de moer op de zuigerstang van de veerpoot.Gebruik een dopsleutel Nr.17.Gebruik een ratelsleutel.
Stap 22

Verwijder de bovenste veerpootbevestiging.Gebruik een platte schroevendraaier.
Stap 23

Reinig de montagelocatie van de veerpootbevestiging.Gebruik een staalborstel.Gebruik de WD-40 spray.

Vervanging: veerpootlager – Toyota Yaris P1. Deskundigen bevelen aan:

Onderzoek de stofkap en het aanslagrubber van de schokdemper. Vervang hen indien nodig.

Stap 24

Installeer een nieuwe veerpootbevestiging.
Stap 25

Span de moer van de zuigerstang van de veerpoot aan.Gebruik een dopsleutel Nr.17.Gebruik een momentsleutel.Draai deze vast tot een koppel van 55 Nm.

Vervanging: veerpootlager – Toyota Yaris P1. De experts van AUTODOC bevelen aan:

Controleer of de veer correct gepositioneerd is. Vermijd een foute uitlijning.
Stap 26

Behandel de stang van de veerpoot.Gebruik een kopersmeermiddel.
Stap 27

Installeer de beschermende kap op de veerpootbevestiging.
Stap 28

Ontspan de veer.

Stap 29

Verwijder de gemonteerde veerpoot.
Stap 30

Maak de plek waar de veerpoot bevestigd is schoon.Gebruik een staalborstel.Gebruik de WD-40 spray.
Stap 31

Installeer de veerpoot in de wielkast.

Stap 32

Schroef de bovenste bevestiging vast op de veerpootmontage.

AUTODOC raadt aan:

Belangrijk! Houd de veerpoot vast tijdens het inschroeven van de bevestigingsbouten. Toyota Yaris P1
Stap 33

Span de bovenste bevestiging aan van de veerpoot.Gebruik een combinatie steeksleutel Nr.12Gebruik een momentsleutel.Draai deze vast tot een koppel van 40 Nm.
Stap 34

Behandel de bevestigingsstukken van de veerpoothouder.Gebruik een kopersmeermiddel.

Stap 35

Verwijder de beschermhoes van het spatbord.Sluit de motorkap.
Stap 36

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 37

Zet de veerpoot vast op de fusee.

Stap 38

Breng de bevestigingsbouten aan.

Stap 39

Draai de onderste bevestigingen, die de schokdempende veerpoot met de fusee verbinden, vast.Gebruik een combinatie steeksleutel Nr.19Gebruik een dopsleutel Nr.19.Gebruik een momentsleutel.Draai deze vast tot een koppel van 85 Nm.
Stap 40

Behandel de veerpootbevestigingen.Gebruik een kopersmeermiddel.

Stap 41

Installeer de houder op de veerpoot.
Stap 42

Span de bevestigingsbeugel aan van de remslang aan de veerpoot.Gebruik een dopsleutel Nr.14.Gebruik een ratelsleutel.
Stap 43

Behandel het oppervlak waar de remschijf contact maakt met de velg.Gebruik een kopersmeermiddel.
Stap 44

Reinig het oppervlak van de remschijf.Gebruik een remmenreiniger.

Vervanging: veerpootlager – Toyota Yaris P1. Tips van de experts van AUTODOC:

Wacht enkele minuten na het aanbrengen van de spray.
Stap 45

Installer het wiel.

AUTODOC raadt aan:

Waarschuwing! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen. Toyota Yaris P1
Stap 46

Draai de wielbouten vast.Gebruik de krachtdopsleutel #21.
Stap 47

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten.Gebruik de krachtdopsleutel #21.Gebruik een momentsleutel.Draai deze vast tot een koppel van 120 Nm.
Stap 48

Verwijder de krik en de wielblokken.
