Hoe voorste onderste arm vervangen bij een Renault Scenic 2 – Leidraad voor bij het vervangen

keer gedownload: 0

Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
RENAULT SCÉNIC II (JM0/1_) 1.9 D, RENAULT SCÉNIC II (JM0/1_) 1.6 Hi-Flex, RENAULT SCÉNIC II (JM0/1_) 2.0 (JM05, JM0U, JM1N, JM1U, JM2V), RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM0F), RENAULT SCÉNIC II (JM0/1_) 1.6 (JM0C, JM0J, JM1B), RENAULT SCÉNIC II (JM0/1_) 1.4 (JM0B, JM0H, JM1A), RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM02, JM13), RENAULT SCÉNIC II (JM0/1_) 2.0 16V Turbo (JM0W), RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM1F), RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM1E, JM16), RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM14), RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM15), RENAULT SCÉNIC II (JM0/1_) 2.0 dCi (JM1K), RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM16), RENAULT SCÉNIC II (JM0/1_) 1.6 16V (JM1R), RENAULT SCÉNIC II (JM0/1_) 1.6, RENAULT SCÉNIC II (JM0/1_) 1.9 dCi, RENAULT SCÉNIC II (JM0/1_) 1.6 BiFuel, RENAULT SCÉNIC II (JM0/1_) 1.9 dCi 130 … Meer ontdekken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

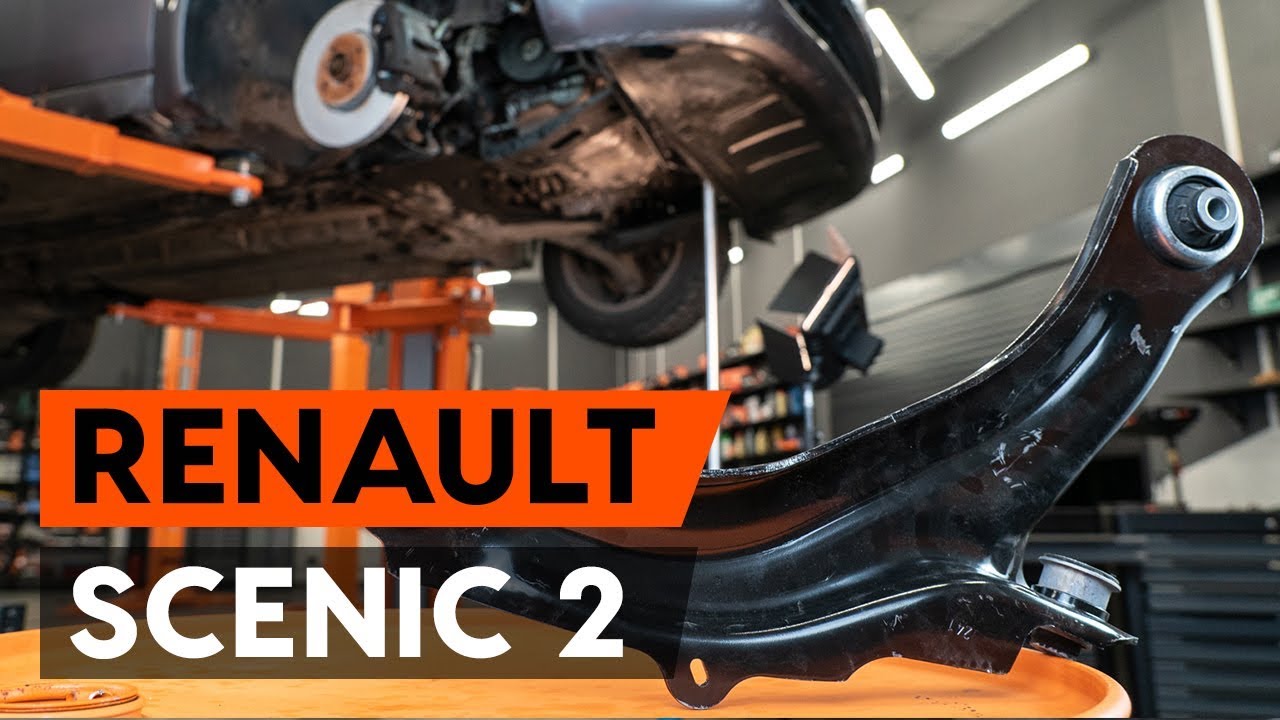

Hoe een voorste draagarm vervangen op een RENAULT SCENIC 2 (JM) [AUTODOC-TUTORIAL]

Hoe voorste onderste arm vervangen bij een Renault Scenic 2 – Leidraad voor bij het vervangen

Alle auto-onderdelen die u moet uitwisselen – Draagarm voor de SCÉNIC II (JM0/1_) en andere RENAULT-auto's

Alternatieve producten

Draagarm

Vervanging: voorste onderste arm – Renault Scenic 2. Werktuig dat u daarbij nodig hebt:

                      Staalborstel

                      WD-40 spray

                      Kopervet

                      Combinatiesleutel Nr.16

                      Combinatiesleutel Nr.18

                      Torx bit T20

                      Dopsleutel Nr.10

                      Dopsleutel Nr.13

                      Dopsleutel Nr.16

                      Dopsleutel Nr.E16

                      Dopsleutel Nr.18

                      Krachtdop voor velgen Nr.19

                      Ratelsleutel

                      Momentsleutel

                      Trim-cliptang

                      Rubberhamer

                      Koevoet

                      Hydraulische versnellingsbak krik

                      Spatbordbeschermer

                      Wielblok

Koop gereedschap

Vervanging: voorste onderste arm – Renault Scenic 2. De experts van AUTODOC bevelen aan:

De vervangingsprocedure van de linker- en rechterdraagarmen verschilt niet.
Waarschuwing! Zet de motor uit voordat u begint met de werkzaamheden – Renault Scenic 2.

Voer de vervanging in de volgende volgorde uit:

Stap 1

Open de motorkap.
Stap 2

Gebruik een beschermhoes om beschadiging van lak en kunststof onderdelen van de auto te voorkomen.
Stap 3

Zet de wielen vast met behulp van wielblokken.
Stap 4

Maak de wielbouten los. Gebruik de krachtdopsleutel #19.
Stap 5

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 6

Draai de wielbouten los.

Vervanging: voorste onderste arm – Renault Scenic 2. Tip:
U moet het wiel in de hoogste stand houden als u de bouten losdraait.
Stap 7

Neem het wiel eraf.
Stap 8

Schroef de bevestigingsstukken van de wielkastafdekking los en verwijder deze. Gebruik Torx T20. Gebruik een trim-cliptang.
Stap 9

Verwijder de wielkastafdekking.
Stap 10

Schroef de bevestigingen van de onderste geluidsisolatie los. Gebruik een dopsleutel Nr.10.
Stap 11

Verwijder de onderste geluidsisolatie.

Stap 12

Maak de bevestigingsstukken van de bumperbalk en de bijbehorende houders schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.

AUTODOC raadt aan:
Vervanging: voorste onderste arm – Renault Scenic 2. Wacht een paar minuten af na het aanbrengen van de spray.Draag een veiligheidsbril.
Stap 13

Schroef de bevestigingsstukken van de bumperbalkhouder los. Gebruik een dopsleutel Nr.13.
Stap 14

Zorg ervoor dat het onderste radiateurframe ondersteuning heeft om te voorkomen dat het bij verwijdering van de bumperbalk instort. Gebruik een hydraulische versnellingsbak krik.
Stap 15

Maak de bevestigingsstukken die de bumperbalk en het onderste radiateurframe met elkaar verbinden los. Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 16

Schroef de bevestigingsstukken die de bumperbalk en het chassis met elkaar verbinden los. Gebruik een dopsleutel Nr.13. Gebruik een ratelsleutel.
Stap 17

Haal de bumperbalk los en trek deze opzij. Gebruik een koevoet.
Stap 18

Maak het verbindingsdeel dat het kogelgewricht met de fusee verbindt schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.

Stap 19

Schroef de bevestiging van het kogelgewricht met de fusee los. Gebruik een combinatie steeksleutel Nr.16 Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.
Stap 20

Verwijder de bevestigingsbout.
Stap 21

Koppel de bedrading van de ABS-sensor los van de draagarm van de ophanging. Gebruik een trim-cliptang.
Stap 22

Maak de bevestigingsstukken die de draagarm en het subframe met elkaar verbinden los. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 23

Schroef de bevestiging van de voorste arm los. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.E16. Gebruik een ratelsleutel.
Stap 24

Verwijder de bevestigingsbout. Gebruik een koevoet.

Stap 25

Maak de bevestigingsstukken van de wieldraagarm schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 26

Schroef de bevestiging van de achterste arm los. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 27

Verwijder de bevestigingsbout.
Stap 28

Verwijder de arm. Gebruik een koevoet.
Stap 29

Reinig de bevestigingsgaten en de schroefdraad van de draagarm. Gebruik een staalborstel.
Stap 30

Installeer een nieuwe arm. Gebruik een koevoet. Gebruik een rubberen hamer.

AUTODOC raadt aan:
Gebruik enkel nieuwe bouten en moeren tijdens het installatieproces.Beschadig de cover van het kogelgewricht niet.
Stap 31

Monteer de voorste bevestiging van de draagarm.
Stap 32

Schroef de bevestiging van de voorste arm vast. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.E16. Gebruik een ratelsleutel.
Stap 33

Monteer de verstevigingsstang van de bumper. Gebruik een koevoet.

Stap 34

Schroef het bevestigingsstuk dat de bumperbalk en het onderste radiateurframe met elkaar verbindt vast.

Stap 35

Neem het steunstuk onder het onderste radiateurframe weg.

Vervanging: voorste onderste arm – Renault Scenic 2. AUTODOC beveelt aan:
Laat de hydraulische versnellingsbak krik langzaam en zonder schokken zakken om schade aan de montages en mechanismen te vermijden.
Stap 36

Ondersteun de arm. Gebruik een hydraulische versnellingsbak krik.
Stap 37

Breng de bevestigingsbouten aan. Gebruik een combinatie steeksleutel Nr.16 Gebruik een dopsleutel Nr.16.
Stap 38

Installeer de achterste bevestiging van de draagarm.
Stap 39

Schroef de bevestiging van de achterste arm vast. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18.
Stap 40

Hef de hydraulische transmissie krik 10-15 cm omhoog.
Stap 41

Draai het voorste bevestigingsstuk dat de draagarm en het chassis met elkaar verbindt vast. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.13. Gebruik een momentsleutel. Draai deze vast tot een koppel van 70 Nm.
Stap 42

Schroef de achterste bevestigingen, die de draagarm aan het subframe van de carrosserie bevestigen, vast. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 105 Nm.
Stap 43

Span de bevestiging van het kogelgewricht aan. Gebruik een combinatie steeksleutel Nr.16 Gebruik een dopsleutel Nr.16. Gebruik een momentsleutel. Draai deze vast tot een koppel van 62 Nm.
Stap 44

Verwijder de steun van onder de arm.

Vervanging: voorste onderste arm – Renault Scenic 2. De experts van AUTODOC bevelen aan:
Laat de hydraulische versnellingsbak krik langzaam en zonder schokken zakken om schade aan de montages en mechanismen te vermijden.
Stap 45

Verbind de kabels van de ABS-sensor.
Stap 46

Draai het bevestigingsstuk dat de bumperbalk en het subframe met elkaar verbindt vast. Gebruik een dopsleutel Nr.13. Gebruik een ratelsleutel.
Stap 47

Draai het bevestigingsstuk dat de bumperbalk en het onderste radiateurframe met elkaar verbindt vast. Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 75 Nm.
Stap 48

Schroef het bevestigingsstuk van de bumperbalkhouder vast. Gebruik een dopsleutel Nr.13.
Stap 49

Behandel alle verbindingen van de draagarmen. Gebruik een kopersmeermiddel.
Stap 50

Plaats de wielkastafdekking op de bevestigingsplaats.
Stap 51

Plaats de bevestigingstukken voor de wielkastafdekking en draai deze vast. Gebruik Torx T20.

Stap 52

Installeer de onderste geluidsisolatie.

Stap 53

Schroef de bevestigingen van de onderste geluidsisolatie vast. Gebruik een dopsleutel Nr.10.
Stap 54

Reinig het oppervlak waarop de velg moet worden gemonteerd. Gebruik een staalborstel. Behandel het contactoppervlak. Gebruik een kopersmeermiddel.
Stap 55

Installer het wiel.

Vervanging: voorste onderste arm – Renault Scenic 2. Deskundigen bevelen aan:
Houd het wiel omhoog tijdens het vastschroeven van de bevestigingsbouten om verwondingen te vermijden.
Stap 56

Draai de wielbouten vast. Gebruik de krachtdopsleutel #19.
Stap 57

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik een momentsleutel. Draai deze vast tot een koppel van 110 Nm.
Stap 58

Verwijder de krik en de wielblokken.

Stap 59

Verwijder de beschermhoes van het spatbord.

Stap 60

Sluit de motorkap.
