Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
RENAULT SCÉNIC II (JM0/1_) 2.0 (JM05, JM0U, JM1N, JM1U, JM2V), RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM0F), RENAULT SCÉNIC II (JM0/1_) 1.6 (JM0C, JM0J, JM1B), RENAULT SCÉNIC II (JM0/1_) 1.4 (JM0B, JM0H, JM1A), RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM02, JM13), RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM1F), RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM1E, JM16), RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM14), RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM15), RENAULT SCÉNIC II (JM0/1_) 2.0 dCi (JM1K), RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM16), RENAULT SCÉNIC II (JM0/1_) 1.6 16V (JM1R), RENAULT SCÉNIC II (JM0/1_) 1.6, RENAULT SCÉNIC II (JM0/1_) 1.9 dCi, RENAULT SCÉNIC II (JM0/1_) 1.9 dCi 130 … Meer ontdekken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

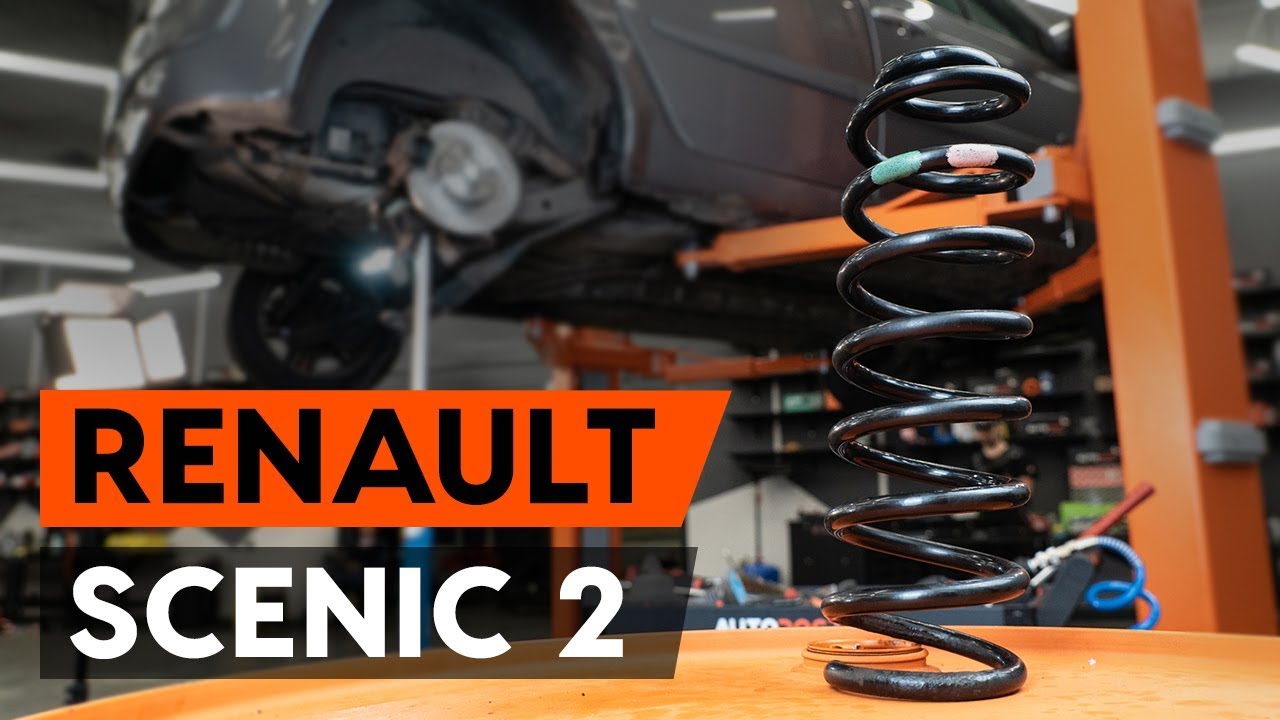

Hoe een spiraalveer achteraan vervangen op een RENAULT SCENIC 2 (JM) [AUTODOC-TUTORIAL]

Hoe spiraalveer achteraan vervangen bij een Renault Scenic 2 – Leidraad voor bij het vervangen

Alle auto-onderdelen die u moet uitwisselen – Veren voor de SCÉNIC II (JM0/1_) en andere RENAULT-auto's

Chassisveer

Afstandhouder voor schroefveren

        Chassisveer voor RENAULT SCÉNIC II (JM0/1_) 2.0 (JM05, JM0U, JM1N, JM1U, JM2V) Benzine (135 Pk)

        Chassisveer voor RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM0F) Diesel (82 Pk)

        Chassisveer voor RENAULT SCÉNIC II (JM0/1_) 1.6 (JM0C, JM0J, JM1B) Benzine (113 Pk)

        Chassisveer voor RENAULT SCÉNIC II (JM0/1_) 1.4 (JM0B, JM0H, JM1A) Benzine (98 Pk)

        Chassisveer voor RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM02, JM13) Diesel (101 Pk)

        Chassisveer voor RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM1F) Diesel (86 Pk)

        Chassisveer voor RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM1E, JM16) Diesel (106 Pk)

        Chassisveer voor RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM14) Diesel (131 Pk)

        Chassisveer voor RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM15) Diesel (110 Pk)

Vervanging: spiraalveer – Renault Scenic 2. Overzicht met gereedschap dat u nodig hebt:

                        Staalborstel

                        WD-40 spray

                        Kopervet

                        Combinatiesleutel Nr.18

                        Dopsleutel Nr.10

                        Dopsleutel Nr.18

                        Krachtdop voor velgen Nr.19

                        Ratelsleutel

                        Momentsleutel

                        Hydraulische versnellingsbak krik

                        Wringijzer

                        Koevoet

                        Wielblok

Koop gereedschap

Vervanging: spiraalveer – Renault Scenic 2. Tips van de experts van AUTODOC:

Beide schroefveren van de achterste ophanging moeten gelijktijdig vervangen worden.
De vervangprocedure is identiek voor de linkse en rechtse schroefveren van de achterste ophanging.
NB: alle werkzaamheden aan de auto Renault Scenic 2 dienen uitgevoerd te worden bij een uitgeschakelde motor.

Voer de vervanging in de volgende volgorde uit:

Stap 1

Zet de wielen vast met behulp van wielblokken.
Stap 2

Maak de wielbouten los. Gebruik de krachtdopsleutel #19.
Stap 3

Verhoog de achterzijde van de wagen en plaats veilig op steunen.
Stap 4

Draai de wielbouten los.

AUTODOC raadt aan:
Belangrijk! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten. Renault Scenic 2
Stap 5

Neem het wiel eraf.
Stap 6

Schroef het bevestigingsstuk van de plastic beschermkap voor de achteras los. Gebruik een dopsleutel Nr.10. Gebruik een ratelsleutel.
Stap 7

Reinig de schokdemperbevestigingen. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 8

Zorg ervoor dat de stang van de achterophanging ergens op kan leunen. Gebruik een hydraulische versnellingsbak krik.
Stap 9

Schroef de onderste bevestiging van de schokdemper los. Gebruik een combinatie steeksleutel Nr.18. Gebruik een dopsleutel Nr.18. Gebruik een wringijzer. Gebruik een ratelsleutel.
Stap 10

Maak het onderste gedeelte van de schokdemper los. Gebruik een koevoet.
Stap 11

Verwijder de bevestiging van onder de achterasbalk.

AUTODOC raadt aan:
Vervanging: spiraalveer – Renault Scenic 2. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 12

Trek de as van de achterwielophanging naar beneden. Gebruik een koevoet.

Stap 13

Verwijder de veer.
Stap 14

Reinig de montagelocaties van de schroefveer. Gebruik een staalborstel. Gebruik de WD-40 spray.

Stap 15

Trek de as van de achterwielophanging naar beneden. Gebruik een koevoet.

Stap 16

Installeer de schroefveer samen met de rubberen bevestigingen in de montagelocaties.
Stap 17

Zorg ervoor dat de stang van de achterophanging ergens op kan leunen. Gebruik een hydraulische versnellingsbak krik.

Stap 18

Reinig de schokdemperbevestigingen. Gebruik een staalborstel.

Stap 19

Maak het onderste gedeelte van de schokdemper vast.
Stap 20

Hef de hydraulische transmissie krik 10-15 cm omhoog.
Stap 21

Span de onderste bevestiging van de schokdemper aan. Gebruik een combinatie steeksleutel Nr.18. Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 105 Nm.
Stap 22

Verwijder de bevestiging van onder de achterasbalk.

AUTODOC raadt aan:
Vervanging: spiraalveer – Renault Scenic 2. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 23

Behandel de schokdemper met een daarvoor bedoeld middel. Gebruik een kopersmeermiddel.
Stap 24

Draai de bevestigingsstukken van de plastic beschermkap voor de achteras aan. Gebruik een dopsleutel Nr.10. Gebruik een ratelsleutel.
Stap 25

Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.
Stap 26

Draai de wielbouten vast. Gebruik de krachtdopsleutel #19.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen. Renault Scenic 2
Stap 27

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik een momentsleutel. Draai deze vast tot een koppel van 110 Nm.
