Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
OPEL ZAFIRA B (A05) 1.6 (M75), OPEL ZAFIRA B (A05) 1.6 (M75), OPEL ZAFIRA B (A05) 1.8 (M75) … Meer ontdekken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

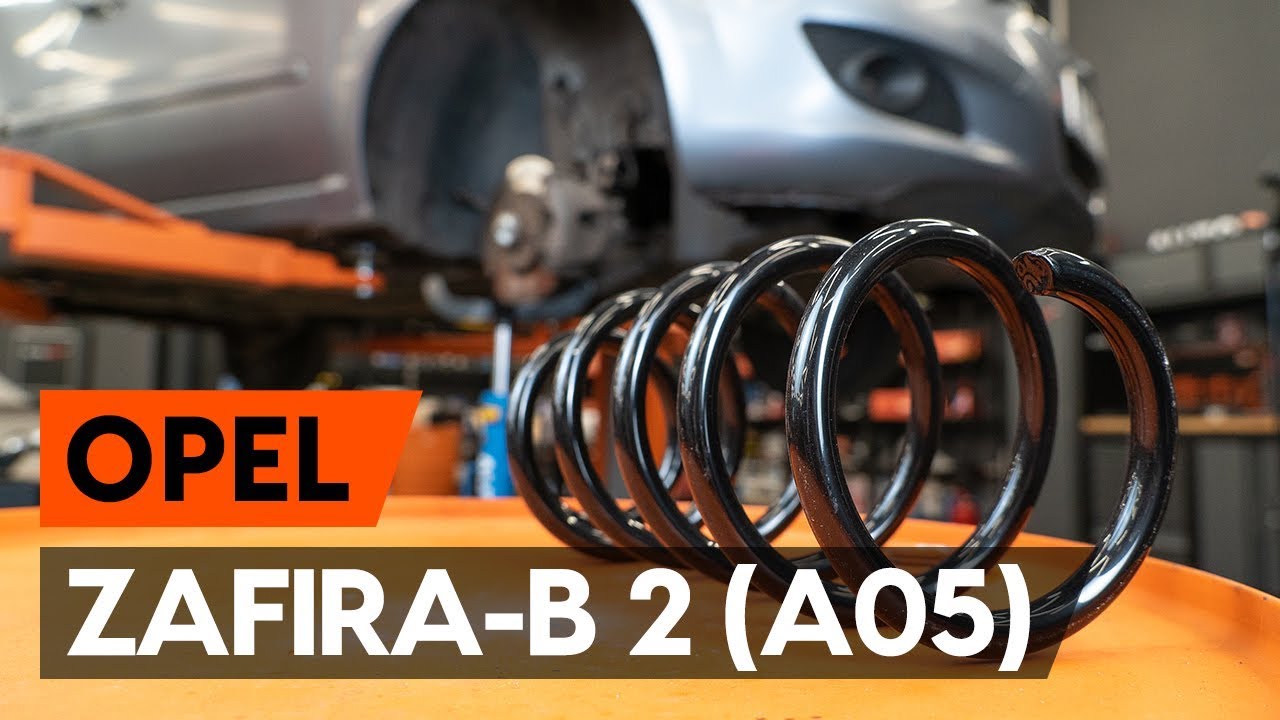

Hoe een spiraalveer vooraan vervangen op een OPEL ZAFIRA-B 2 (A05) [AUTODOC-TUTORIAL]

Hoe spiraalveer vooraan vervangen bij een Opel Zafira B A05 – Leidraad voor bij het vervangen

Alle auto-onderdelen die u moet uitwisselen – Veren voor de ZAFIRA B (A05) en andere OPEL-auto's

Chassisveer

        Chassisveer voor Zafira B (A05) Benzine (105 Pk)

        Chassisveer voor Zafira B (A05) Benzine (140 Pk)

        Chassisveer voor Zafira B (A05) Benzine (115 Pk)

Vervanging: spiraalveer – Opel Zafira B A05. Overzicht met gereedschap dat u nodig hebt:

                        Staalborstel

                        WD-40 spray

                        Remmenreiniger

                        Kopervet

                        Combinatiesleutel Nr.18

                        Combinatiesleutel Nr.19

                        Inbus bit nr. H6

                        Dopsleutel Nr.18

                        Dopsleutel Nr.19

                        Dopsleutel Nr.22

                        Krachtdop voor velgen Nr.17

                        Ratelsleutel

                        Momentsleutel

                        Platte Schroevendraaier

                        Wringijzer

                        Trim-cliptang

                        Waterpomptang

                        Koevoet

                        Rubberhamer

                        Hydraulische veerspanner

                        Hydraulische versnellingsbak krik

                        Spatbordbeschermer

                        Wielblok

Koop gereedschap

Vervanging: spiraalveer – Opel Zafira B A05. De experts van AUTODOC bevelen aan:

Beide schroefveren van de voorste ophanging moeten gelijktijdig vervangen worden.
De vervangprocedure is identiek voor de linkse en rechtse schroefveren van de voorste ophanging.
NB: alle werkzaamheden aan de auto Opel Zafira B A05 dienen uitgevoerd te worden bij een uitgeschakelde motor.

Voer de vervanging in de volgende volgorde uit:

Stap 1

Open de motorkap.
Stap 2

Gebruik een beschermhoes om beschadiging van lak en kunststof onderdelen van de auto te voorkomen.
Stap 3

Verwijder de afdichting van het afvoerrooster.
Stap 4

Hef het afvoerrooster omhoog en verwijder het.
Stap 5

Verwijder de bevestigingsdop van de veerpoot. Gebruik een platte schroevendraaier.
Stap 6

Reinig de bevestigingen van de bovenste veerpootbevestiging. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 7

Verwijder de houder van de bovenste veerpootbevestiging. Gebruik een trim-cliptang.
Stap 8

Zet de wielen vast met behulp van wielblokken.
Stap 9

Maak de wielbouten los. Gebruik de krachtdopsleutel #17.
Stap 10

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 11

Draai de wielbouten los.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen. Opel Zafira B A05
Stap 12

Neem het wiel eraf.
Stap 13

Reinig de koppelstangbevestigingen. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 14

Schroef de moer los en verwijder de stabilisatorstang van de veerpoot. Gebruik een combinatie steeksleutel Nr.19 Gebruik een dopsleutel Nr.19. Gebruik een ratelsleutel.
Stap 15

Verwijder de stabilisatorstang.

Stap 16

Reinig de bevestigingen die de veerpoot met de fusee verbinden. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 17

Schroef de onderste bevestiging los die de veerpoot aan de fusee verbindt. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18. Gebruik een wringijzer.
Stap 18

Reinig de bevestigingsstukken van de ABS-sensor en van de remslang die deze met de veerpoot verbindt. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 19

Ontkoppel de kabelbevestiging van de ABS-sensor van de veerpoot. Gebruik een platte schroevendraaier.
Stap 20

Ontkoppel de remslang van de veerpoot. Gebruik een waterpomptang.
Stap 21

Beweeg de fusee omhoog. Gebruik een hydraulische versnellingsbak krik.

Stap 22

Verwijder de bevestigingsbouten.
Stap 23

Ontkoppel de fusee van de veerpoot. Gebruik een koevoet.
Stap 24

Verwijder de houder van de bovenste veerpootbevestiging.

Vervanging: spiraalveer – Opel Zafira B A05. AUTODOC beveelt aan:
Houd de veerpoot stevig vast tijdens het ontmantelen om verwondingen te vermijden.
Stap 25

Verwijder de veerpoot.
Stap 26

Plaats de veerpoot op het instrument om de veer samen te drukken.

Vervanging: spiraalveer – Opel Zafira B A05. Tips van de experts van AUTODOC:
Merk op dat bij gebruik van een veerspanner de veren stevig vastgehouden dienen te worden door het samendrukken van de veer aan de tegengestelde zijden.Zorg voor de juiste positie van de veer in het anker.Zorg er voor dat de veren strak in de klemarmen geplaatst zijn.
Stap 27

Duw de veer samen.
Stap 28

Verwijder de moer op de zuigerstang van de veerpoot. Gebruik inbussleutel nr. H6. Gebruik een dopsleutel Nr.22. Gebruik een ratelsleutel.
Stap 29

Verwijder de bovenste veerpootbevestiging.
Stap 30

Maak de schroefveer los.
Stap 31

Verwijder de stofkap en het aanslagrubber van de schokdemper.

AUTODOC raadt aan:
Vervanging: spiraalveer – Opel Zafira B A05. Inspecteer de steun, hoes en aanslagrubber van de schokdemper. Vervang ze indien nodig.
Stap 32

Verwijder de veer.
Stap 33

Installeer de veer op de schokdemper.
Stap 34

Duw de veer samen.
Stap 35

Plaats de lager, de stofhoes en de stootrubber op de schokdemper.
Stap 36

Span de moer van de zuigerstang van de veerpoot aan. Gebruik inbussleutel nr. H6. Gebruik een dopsleutel Nr.22. Gebruik een momentsleutel. Draai deze vast tot een koppel van 65 Nm.

Vervanging: spiraalveer – Opel Zafira B A05. Tip:
Controleer of de veer correct gepositioneerd is. Vermijd een foute uitlijning.
Stap 37

Ontspan de veer.
Stap 38

Verwijder de gemonteerde veerpoot.
Stap 39

Behandel de stang van de veerpoot. Gebruik een kopersmeermiddel.

Stap 40

Installeer de veerpoot in de wielkast.

AUTODOC raadt aan:
Houd de veerpoot stevig vast tijdens het monteren om verwondingen te vermijden.
Stap 41

Behandel de montagelocatie van de veerpoot op de fusee. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 42

Zet de veerpoot vast op de fusee.
Stap 43

Breng de bevestigingsbouten aan.
Stap 44

Hef de hydraulische transmissie krik 10-15 cm omhoog.
Stap 45

Installeer de houder van de bovenste veerpootbevestiging. Gebruik een waterpomptang.
Stap 46

Verbind de kabelbevestiging van de ABS-sensor aan de veerpoot.
Stap 47

Maak de remslang vast aan de veerpoot. Gebruik een rubberen hamer.
Stap 48

Draai de onderste bevestigingen, die de schokdempende veerpoot met de fusee verbinden, vast. Gebruik een combinatie steeksleutel Nr.18. Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 105 Nm.
Stap 49

Installeer de dwarse koppelstang.
Stap 50

Draai het bevestigingsstuk dat de koppelstang en de veerpoot met elkaar verbindt vast. Gebruik een dopsleutel Nr.19. Gebruik een combinatie steeksleutel Nr.19. Gebruik een momentsleutel. Draai deze vast tot een koppel van 55 Nm.
Stap 51

Verwijder de steun van onder de fusee.

AUTODOC raadt aan:
Vervanging: spiraalveer – Opel Zafira B A05. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 52

Behandel de veerpootbevestigingen. Behandel alle verbindingen van de draagarmen. Gebruik een kopersmeermiddel.
Stap 53

Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.
Stap 54

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

AUTODOC raadt aan:
Vervanging: spiraalveer – Opel Zafira B A05. Wacht een paar minuten af na het aanbrengen van de spray.
Stap 55

Installer het wiel.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen. Opel Zafira B A05
Stap 56

Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.
Stap 57

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik een momentsleutel. Draai deze vast tot een koppel van 110 Nm.
Stap 58

Installeer het afvoerrooster en maak het stevig vast.
Stap 59

Plaats de bevestigingsdop van de veerpoot.

Stap 60

Installeer de afdichting van het afvoerrooster.
Stap 61

Verwijder de krik en de wielblokken.
Stap 62

Verwijder de beschermhoes van het spatbord.
Stap 63

Sluit de motorkap.
