Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
AUDI A4 Sedan (8EC, B7) 2.0 TFSI quattro, AUDI A4 Sedan (8EC, B7) 3.2 FSI, AUDI A4 Sedan (8EC, B7) 3.2 FSI quattro, AUDI A4 Sedan (8EC, B7) 2.0 TDI, AUDI A4 Sedan (8EC, B7) 2.0 TDI 16V, AUDI A4 Sedan (8EC, B7) 3.0 TDI quattro, AUDI A4 Sedan (8EC, B7) 1.8 T, AUDI A4 Sedan (8EC, B7) 1.8 T quattro, AUDI A4 Sedan (8EC, B7) 2.0, AUDI A4 Sedan (8EC, B7) 1.6, AUDI A4 Sedan (8EC, B7) 1.9 TDI, AUDI A4 Sedan (8EC, B7) 2.5 TDI, AUDI A4 Sedan (8EC, B7) 2.0 TFSI, AUDI A4 Sedan (8EC, B7) 2.0 TFSI quattro, AUDI A4 Sedan (8EC, B7) 3.0, AUDI A4 Sedan (8EC, B7) 2.0 TDI quattro, AUDI A4 Sedan (8EC, B7) 2.0 TDI, AUDI A4 Sedan (8EC, B7) 2.0 TDI quattro, AUDI A4 Sedan (8EC, B7) 2.7 TDI, AUDI A4 Sedan (8EC, B7) 3.0 TDI quattro, AUDI A4 Sedan (8EC, B7) 2.0 TDI, AUDI A4 Sedan (8EC, B7) 2.0 TFSI … Meer ontdekken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

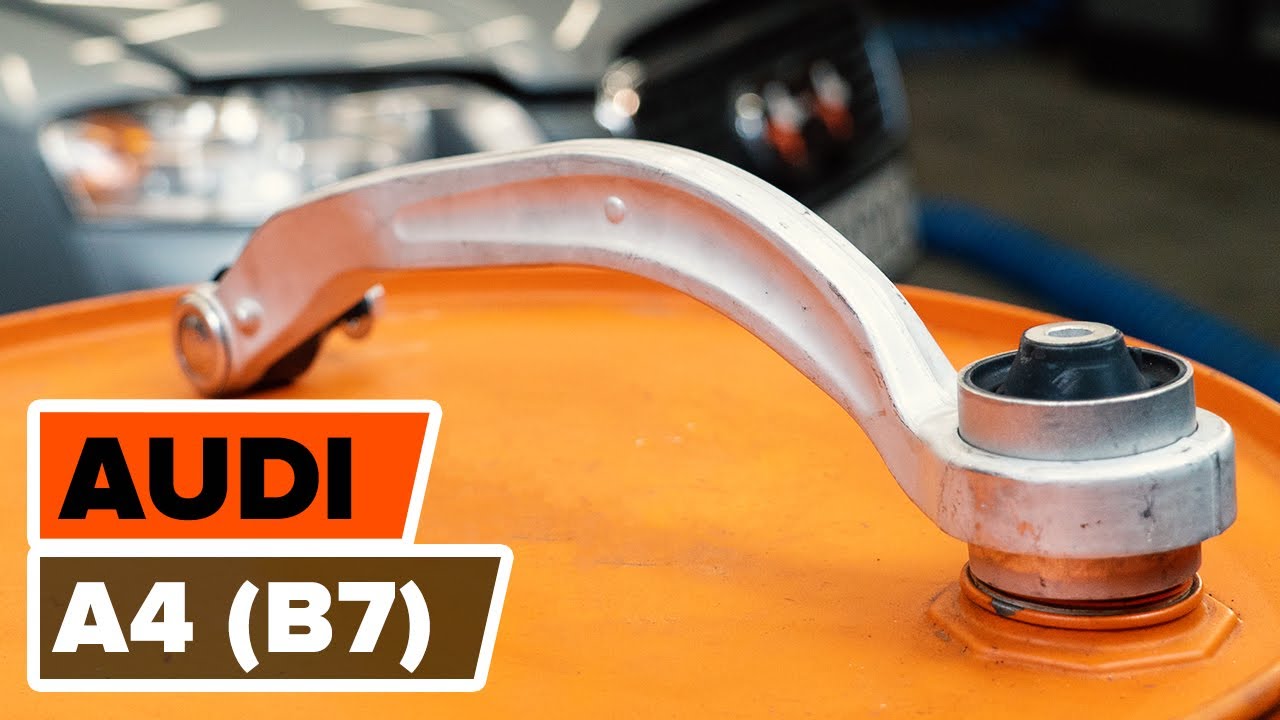

Hoe een voorste draagarm vervangen op een AUDI A4 (B7) [AUTODOC-TUTORIAL]

Hoe voorste onderste arm vervangen bij een Audi A4 B7 – Leidraad voor bij het vervangen

Alle auto-onderdelen die u moet uitwisselen – Draagarm voor de A4 Sedan (8EC, B7) en andere AUDI-auto's

Draagarm

        Draagarm voor A4 B7 Sedan (8EC) Benzine (200 Pk)

        Draagarm voor A4 B7 Sedan (8EC) Benzine (255 Pk)

        Draagarm voor A4 B7 Sedan (8EC) Benzine (255 Pk)

        Draagarm voor A4 B7 Sedan (8EC) Diesel (136 Pk)

        Draagarm voor A4 B7 Sedan (8EC) Diesel (140 Pk)

        Draagarm voor A4 B7 Sedan (8EC) Diesel (204 Pk)

        Draagarm voor A4 B7 Sedan (8EC) Benzine (163 Pk)

        Draagarm voor A4 B7 Sedan (8EC) Benzine (163 Pk)

        Draagarm voor A4 B7 Sedan (8EC) Benzine (130 Pk)

Vervanging: voorste onderste arm – Audi A4 B7. Overzicht met gereedschap dat u nodig hebt:

                        Staalborstel

                        WD-40 spray

                        Remmenreiniger

                        Kopervet

                        Momentsleutel

                        Combinatiesleutel Nr.18

                        Dopsleutel Nr.18

                        Krachtdop voor velgen Nr.17

                        Kogelgewrichttrekker

                        Hydraulische versnellingsbak krik

                        Wielblok

Koop gereedschap

Vervanging: voorste onderste arm – Audi A4 B7. Deskundigen bevelen aan:

De vervangingsprocedure van de linker- en rechterdraagarmen verschilt niet.
NB: alle werkzaamheden aan de auto Audi A4 B7 dienen uitgevoerd te worden bij een uitgeschakelde motor.

Voer de vervanging in de volgende volgorde uit:

Stap 1

Zet de wielen vast met behulp van wielblokken.

Stap 2

Maak de wielbouten los. Gebruik de krachtdopsleutel #17.
Stap 3

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 4

Draai de wielbouten los.

Vervanging: voorste onderste arm – Audi A4 B7. Tip:
U moet het wiel in de hoogste stand houden als u de bouten losdraait.
Stap 5

Neem het wiel eraf.
Stap 6

Reinig alle verbindingen van de draagarmen. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 7

Schroef de bevestiging van het kogelgewricht met de fusee los. Gebruik een combinatie steeksleutel Nr.18
Stap 8

Schroef de achterste bevestigingen los die de draagarm aan het hulpframe verbinden. Gebruik een combinatie steeksleutel Nr.18 (2 stuks).
Stap 9

Ontkoppel het kogelgewricht van de fusee. Gebruik een kogelgewrichttrekker.
Stap 10

Verwijder de bevestigingsbout.
Stap 11

Verwijder de arm.
Stap 12

Reinig de bevestigingsgaten en de schroefdraad van de draagarm. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 13

Installeer een nieuwe arm.
Stap 14

Verbind het kogelgewricht met de fusee.
Stap 15

Breng de bevestigingsbouten aan.

Stap 16

Schroef de bevestigingen van het kogelgewricht vast. Gebruik een combinatie steeksleutel Nr.18
Stap 17

Schroef de bevestiging van de achterste arm vast. Gebruik een combinatie steeksleutel Nr.18 (2 stuks).
Stap 18

Ondersteun de arm. Gebruik een hydraulische versnellingsbak krik.
Stap 19

Schroef de achterste bevestigingen, die de draagarm aan het subframe van de carrosserie bevestigen, vast. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 70 Nm.+180°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 20

Verwijder de steun van onder de arm.

AUTODOC raadt aan:
Vervanging: voorste onderste arm – Audi A4 B7. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 21

Span de bevestiging van het kogelgewricht aan. Gebruik een combinatie steeksleutel Nr.18 Gebruik een momentsleutel. Draai deze vast tot een koppel van 110 Nm.
Stap 22

Behandel alle verbindingen van de draagarmen. Gebruik een kopersmeermiddel.
Stap 23

Reinig het oppervlak waarop de velg moet worden gemonteerd. Gebruik een staalborstel.
Stap 24

Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.
Stap 25

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

Vervanging: voorste onderste arm – Audi A4 B7. AUTODOC beveelt aan:
Wacht enkele minuten na het aanbrengen van de spray.
Stap 26

Installer het wiel.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen. Audi A4 B7
Stap 27

Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.
Stap 28

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik de krachtdopsleutel #17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 120 Nm.
Stap 29

Verwijder de krik en de wielblokken.
