Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
VW Caddy III Van (2KA, 2KH, 2CA, 2CH) 1.6 BiFuel, VW Caddy III Van (2KA, 2KH, 2CA, 2CH) 2.0 TDI 16V 4motion, VW Caddy III Van (2KA, 2KH, 2CA, 2CH) 1.4, VW Caddy III Van (2KA, 2KH, 2CA, 2CH) 1.6, VW Caddy III Van (2KA, 2KH, 2CA, 2CH) 2.0 EcoFuel, VW Caddy III Van (2KA, 2KH, 2CA, 2CH) 1.4, VW Caddy III Van (2KA, 2KH, 2CA, 2CH) 2.0 TDI, VW Caddy III Van (2KA, 2KH, 2CA, 2CH) 2.0 TDI 16V … Meer ontdekken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

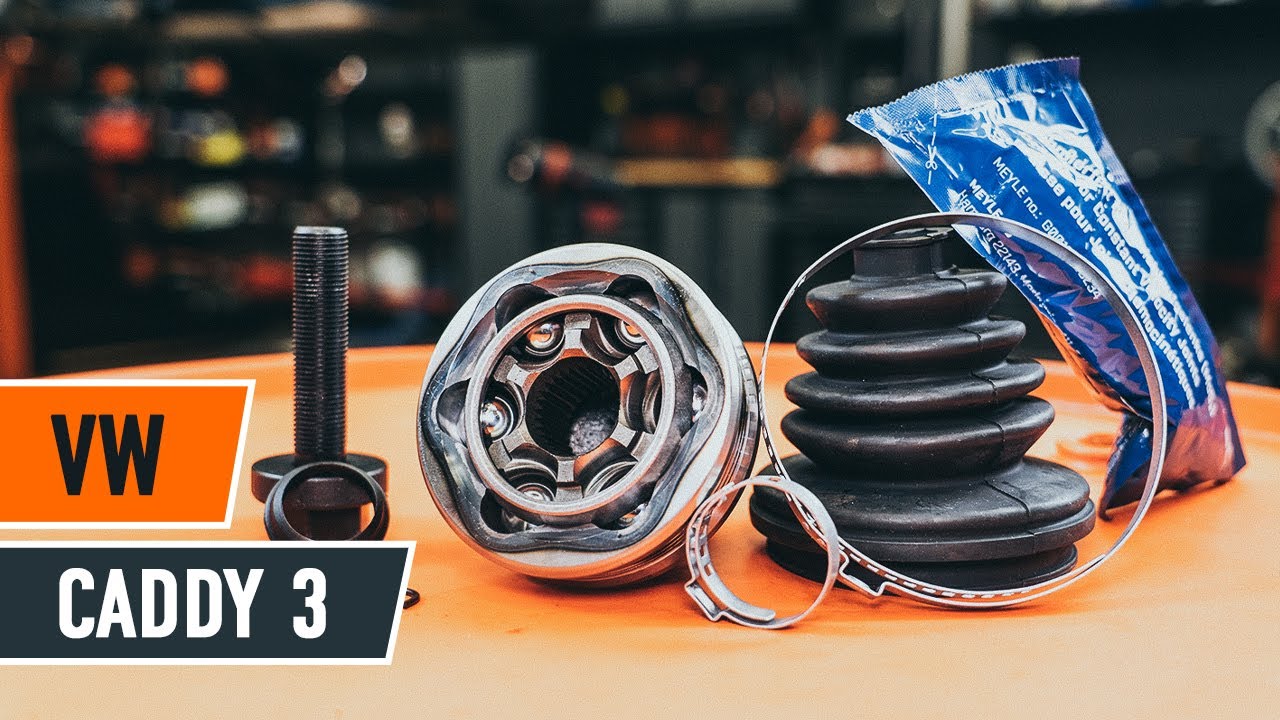

Hoe een homokineet vervangen op een VW CADDY 3 Van [HANDLEIDING AUTODOC]

Hoe homokineet vervangen bij een VW Caddy 3 van – Leidraad voor bij het vervangen

Alle auto-onderdelen die u moet uitwisselen – Homokineet voor de Caddy III Van (2KA, 2KH, 2CA, 2CH) en andere VW-auto's

Alternatieve producten

Homokineet reparatie set, aandrijfas

Vervanging: homokineet – VW Caddy 3 van. Benodigd gereedschap:

                      Staalborstel

                      WD-40 spray

                      Universele reinigingsspray

                      Remmenreiniger

                      Kopervet

                      Momentsleutel

                      Dopsleutel Nr.16

                      Dopsleutel Nr.19

                      Dopsleutel Nr.27

                      Krachtdop voor velgen Nr.17

                      Ratelsleutel

                      Wringijzer

                      Uitdrijfset voor lagers en bussen

                      Platte schroevendraaier

                      Slangklemtang Clic-R

                      Hammer

                      Homokineettrekker

                      Koevoet

                      Hydraulische versnellingsbak krik

                      Wielblok

Koop gereedschap

Vervanging: homokineet – VW Caddy 3 van. Tip van AUTODOC:

De vervangingsprocedure voor de homokineet is identiek voor de linker en rechter homokinetische aandrijfassen.
Vervang de homokineten van homokinetische aandrijfassen paarsgewijs.
NB: alle werkzaamheden aan de auto VW Caddy 3 van dienen uitgevoerd te worden bij een uitgeschakelde motor.

Voer de vervanging in de volgende volgorde uit:

Stap 1

Zet de wielen vast met behulp van wielblokken.

Stap 2

Draai het bevestigingsstuk van de aandrijfas los. Gebruik een dopsleutel Nr.27. Gebruik een wringijzer.
Stap 3

Maak de wielbouten los. Gebruik de krachtdopsleutel #17.
Stap 4

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 5

Draai de wielbouten los.

AUTODOC raadt aan:
Belangrijk! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten. VW Caddy 3 van
Stap 6

Neem het wiel eraf.
Stap 7

Reinig de koppelstangbevestigingen. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 8

Schroef het bevestigingsstuk dat de koppelstang en de veerpoot met elkaar verbindt los. Gebruik een dopsleutel Nr.19. Gebruik een ratelsleutel.
Stap 9

Verwijder de stabilisatorstang.
Stap 10

Verwijder de bevestigingsbout.

Stap 11

Reinig de bevestigingen die het kogelgewricht met de draagarm verbinden. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 12

Schroef de bevestiging los die het kogelgewricht aan de draagarm van de ophanging vastmaakt. Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.
Stap 13

Koppel het kogelslijpstuk los van de arm.
Stap 14

Koppel de aandrijfas los van de fusee.

Vervanging: homokineet – VW Caddy 3 van. Deskundigen bevelen aan:
Zorg ervoor dat de aandrijfas niet onbelast is (wanneer de wagen opgekrikt is).
Stap 15

Beweeg de fusee omhoog. Gebruik een hydraulische versnellingsbak krik.
Stap 16

Reinig de klemmen van homokineethoes. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 17

Maak de klemmen van de homokineethoes los. Gebruik een koevoet.
Stap 18

Maak homokineethoes los.
Stap 19

Breng de homokineettrekker aan.
Stap 20

Installeer de bout van de aandrijfas en span deze aan. Gebruik een dopsleutel Nr.27. Gebruik een ratelsleutel.
Stap 21

Maak de homokineet los. Maak gebruik van een homokineettrekker.

Stap 22

Schroef de bevestiging los die de aandrijfas aan de wielnaaf bevestigt.
Stap 23

Verwijder de bevestigingsbout.
Stap 24

Verwijder de homokineet samen met zijn beschermhoes.
Stap 25

Reinig de montageplaats van de homokineet. Gebruik allesreiniger.
Stap 26

Verwijder de borgveer van de homokineet. Gebruik een platte schroevendraaier.
Stap 27

Reinig de groeven van de homokinetische koppeling op de aandrijfas. Gebruik een staalborstel. Gebruik allesreiniger.
Stap 28

Breng de homokineethoes op de aandrijfas aan.
Stap 29

Installeer de borgveer van de homokineet.
Stap 30

Vul de homokineet met het in de kit geleverde smeervet.
Stap 31

Beweeg de binnenring van de homokineet heen en weer om hem gebruiksklaar te maken.
Stap 32

Installeer de nieuwe homokineet. Maak gebruik van een uitdrijfset voor lagers en bussen. Gebruik een hamer.
Stap 33

Breng de homokineethoes op de homokineet aan.
Stap 34

Maak de klemmen van de homokineethoes vast. Gebruik een platte schroevendraaier. Maak gebruik van een slangklemtang voor Clic-R. Gebruik een hamer.
Stap 35

Behandel de spievertanding van de homokinetische koppeling van de aandrijfas met een daarvoor bedoeld middel. Gebruik een kopersmeermiddel.
Stap 36

Reinig de montagelocatie van het kogelgewricht. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 37

Verwijder de steun van onder de fusee.

AUTODOC raadt aan:
Vervanging: homokineet – VW Caddy 3 van. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 38

Installeer de aandrijfas.
Stap 39

Verbind het kogelgewricht met de draagarm.
Stap 40

Schroef de bevestiging, die de fuseekogel met de draagarm verbindt, erin. Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.
Stap 41

Installeer de bout van de aandrijfas en span deze aan. Gebruik een dopsleutel Nr.27. Gebruik een ratelsleutel.
Stap 42

Draai de bevestigingsmiddelen die de fuseekogel met de draagarm verbinden aan. Gebruik een dopsleutel Nr.16. Gebruik een momentsleutel. Draai deze vast tot een koppel van 60 Nm.
Stap 43

Maak de plekken waar de stabilisatorkoppelstang gemonteerd is schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 44

Installeer de dwarse koppelstang.

Stap 45

Draai het bevestigingsstuk dat de koppelstang en de veerpoot met elkaar verbindt vast. Gebruik een dopsleutel Nr.19. Gebruik een momentsleutel. Draai deze vast tot een koppel van 60 Nm.
Stap 46

Behandel de veerpootbevestigingen. Behandel de bevestigingen van het kogelgewricht. Behandel alle gewrichten van de koppelstang. Gebruik een kopersmeermiddel.
Stap 47

Reinig het oppervlak waarop de velg moet worden gemonteerd. Gebruik een staalborstel.
Stap 48

Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.
Stap 49

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

AUTODOC raadt aan:
Vervanging: homokineet – VW Caddy 3 van. Wacht een paar minuten af na het aanbrengen van de spray.
Stap 50

Installer het wiel.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen. VW Caddy 3 van
Stap 51

Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.
Stap 52

Laat de wagen zaken.
Stap 53

Schroef de bevestiging vast die de aandrijfas aan de wielnaaf bevestigt. Gebruik een dopsleutel Nr.27. Gebruik een momentsleutel. Draai deze vast tot een koppel van 200 Nm.+180°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 54

Draai de wielbouten vast aan de hand van een kruiselings patroon. Gebruik de krachtdopsleutel #17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 120 Nm.
Stap 55

Verwijder de krik en de wielblokken.
