Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 2.0 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 3.6 R36 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.8 TSI … Meer ontdekken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

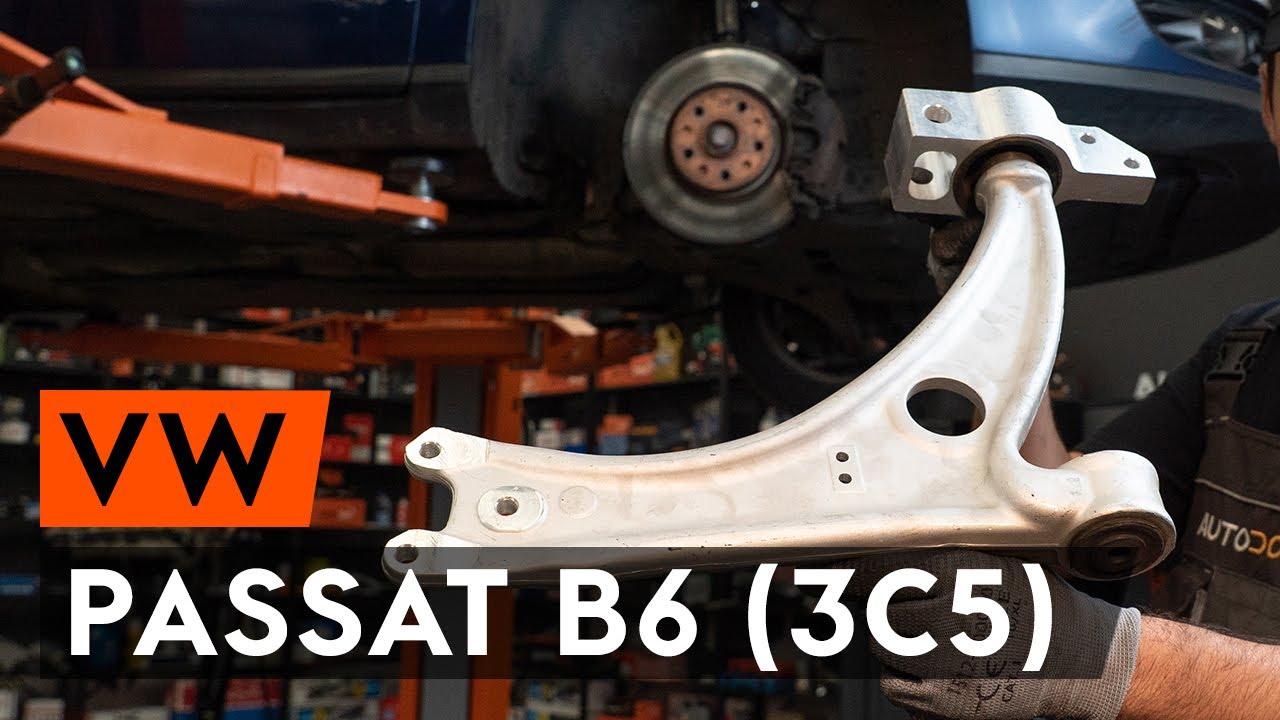

Hoe een voorste draagarm vervangen op een VW PASSAT B6 (3C5) [AUTODOC-TUTORIAL]

Hoe voorste onderste arm vervangen bij een VW Passat 3C B6 Variant – Leidraad voor bij het vervangen

Alle auto-onderdelen die u moet uitwisselen – Draagarm voor de Passat Variant (3C5) en andere VW-auto's

Alternatieve producten

Draagarm

Vervanging: voorste onderste arm – VW Passat 3C5. Overzicht met gereedschap dat u nodig hebt:

                      Staalborstel

                      WD-40 spray

                      Remmenreiniger

                      Kopervet

                      Dopsleutel Nr.13

                      Dopsleutel Nr.16

                      Dopsleutel Nr.18

                      Torx bit T25

                      Krachtdop voor velgen Nr.17

                      Ratelsleutel

                      Momentsleutel

                      Wringijzer

                      Koevoet

                      Wielblok

Koop gereedschap

Vervanging: voorste onderste arm – Passat Variant B6. De experts van AUTODOC bevelen aan:

De vervangingsprocedure van de linker- en rechterdraagarmen verschilt niet.
Alle werkzaamheden moeten worden verricht met stilstaande motor.

Vervanging: voorste onderste arm – VW Passat B6 3C Variant. Onderneem de volgende stappen:

Stap 1

Zet de wielen vast met behulp van wielblokken.
Stap 2

Maak de wielbouten los. Gebruik de krachtdopsleutel #17.
Stap 3

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 4

Draai de wielbouten los.

Vervanging: voorste onderste arm – Passat 3C5. Tip:
U moet het wiel in de hoogste stand houden als u de bouten losdraait.
Stap 5

Neem het wiel eraf.
Stap 6

Maak de bevestigingen van de onderste afdekkap van de oliepan los. Gebruik een dopsleutel Nr.13. Gebruik Torx T25. Gebruik een ratelsleutel.
Stap 7

Verwijder de afdekking van de oliepan.
Stap 8

Reinig alle verbindingen van de draagarmen. Gebruik een staalborstel. Gebruik de WD-40 spray.

AUTODOC raadt aan:
Vervanging: voorste onderste arm – Passat B6 3C Variant. Wacht een paar minuten af na het aanbrengen van de spray.Draag een veiligheidsbril.
Stap 9

Schroef de bevestiging van de voorste arm los. Gebruik een dopsleutel Nr.18. Gebruik een wringijzer.
Stap 10

Schroef de achterste bevestigingen los die de draagarm aan de carrosserie verbinden. Gebruik een dopsleutel Nr.18. Gebruik een wringijzer.
Stap 11

Schroef de achterste bevestigingen los die de draagarm aan het hulpframe verbinden. Gebruik een dopsleutel Nr.16. Gebruik een wringijzer.
Stap 12

Verwijder het achterste bevestigingsstuk van de wieldraagarm (2 stuks).
Stap 13

Schroef de bevestiging los die het kogelgewricht aan de draagarm van de ophanging vastmaakt. Gebruik een dopsleutel Nr.16. Gebruik een wringijzer.
Stap 14

Verwijder het voorste bevestigingsstuk van de wieldraagarm.
Stap 15

Verwijder het achterste bevestigingsstuk van de wieldraagarm.
Stap 16

Verwijder de arm. Gebruik een koevoet.
Stap 17

Reinig de bevestigingsgaten en de schroefdraad van de draagarm. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 18

Installeer een nieuwe arm. Gebruik een koevoet.

Vervanging: voorste onderste arm – VW Passat Variant B6. AUTODOC beveelt aan:
Gebruik enkel nieuwe bouten en moeren tijdens het installatieproces.Beschadig de cover van het kogelgewricht niet.
Stap 19

Monteer de voorste bevestiging van de draagarm.
Stap 20

Schroef de bevestiging van de voorste arm vast. Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 21

Installeer de achterste bevestiging van de draagarm (2 stuks).
Stap 22

Schroef de achterste bevestigingen vast die de draagarm aan de carrosserie verbinden. Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 23

Installeer de achterste bevestiging van de draagarm.

Stap 24

Schroef de achterste bevestigingen vast die de draagarm aan het hulpframe verbinden. Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.
Stap 25

Span de bevestigingen van het kogelgewricht aan. Gebruik een dopsleutel Nr.16. Gebruik een momentsleutel. Draai deze vast tot een koppel van 60 Nm.
Stap 26

Beweeg de fusee omhoog. Gebruik een hydraulische versnellingsbak krik.
Stap 27

Draai het voorste bevestigingsstuk dat de draagarm en het chassis met elkaar verbindt vast. Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 70 Nm.+180°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 28

Draai de achterste bevestigingen, die de draagarm met de carrosserie van het voertuig verbinden, vast. Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 70 Nm.+180°

Vervanging: voorste onderste arm – Passat 3C5. Tips van de experts van AUTODOC:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 29

Schroef de achterste bevestigingen, die de draagarm aan het subframe van de carrosserie bevestigen, vast. Gebruik een dopsleutel Nr.16. Gebruik een momentsleutel. Draai deze vast tot een koppel van 50 Nm.+90°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 30

Verwijder de steun van onder de fusee.

AUTODOC raadt aan:
Laat de hydraulische versnellingsbak krik langzaam en zonder schokken zakken om schade aan de montages en mechanismen te vermijden.
Stap 31

Behandel alle verbindingen van de draagarmen. Gebruik een kopersmeermiddel.
Stap 32

Plaats de onderste afdekkap van de oliepan weer terug.
Stap 33

Draai de bevestigingen van de onderste afdekkap van de oliepan vast. Gebruik een dopsleutel Nr.13. Gebruik Torx T25. Gebruik een ratelsleutel.
Stap 34

Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.
Stap 35

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

Vervanging: voorste onderste arm – Passat B6 3C Variant. Tip van AUTODOC:
Wacht enkele minuten na het aanbrengen van de spray.
Stap 36

Installer het wiel.

Vervanging: voorste onderste arm – VW Passat 3C B6 Variant. Deskundigen bevelen aan:
Houd het wiel omhoog tijdens het vastschroeven van de bevestigingsbouten om verwondingen te vermijden.
Stap 37

Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.
Stap 38

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik de krachtdopsleutel #17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 120 Nm.
Stap 39

Verwijder de krik en de wielblokken.
