Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen: VW POLO (9N_) 1.4 16V
De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

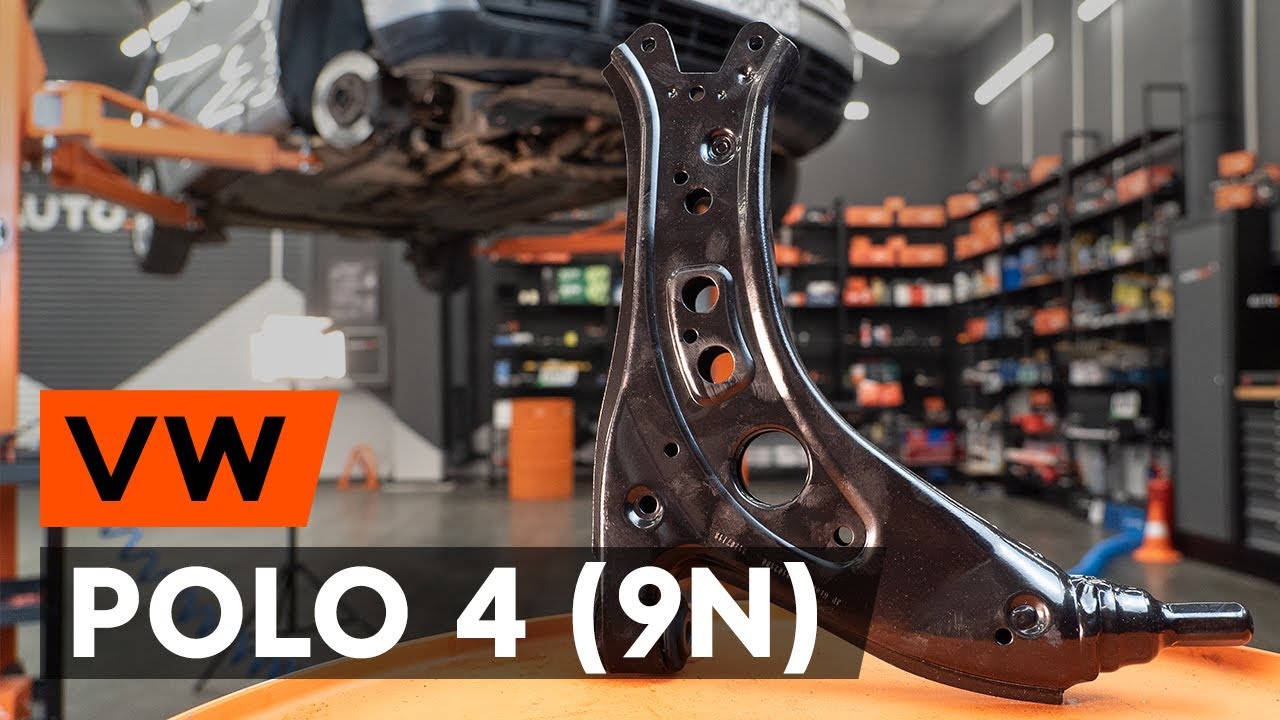

Hoe een voorste draagarm vervangen op een VW POLO 4 (9N) [AUTODOC-TUTORIAL]
Vervanging: voorste onderste arm – VW Polo 9N. Benodigd gereedschap:
Vervanging: voorste onderste arm – VW Polo 9N. Benodigd gereedschap:
Staalborstel
WD-40 spray
Remmenreiniger
Kopervet
Dopsleutel Nr.13
Dopsleutel Nr.18
Krachtdop voor velgen Nr.17
Ratelsleutel
Momentsleutel
Wringijzer
Koevoet
Hydraulische versnellingsbak krik
Wielblok
Alle auto-onderdelen die u moet uitwisselen – Draagarm voor de POLO (9N_) en andere VW-auto's
Draagarm, wielophanging
VW POLO (9N_) 1.4 16V
Voorwiel / Achterwiel ophanging
VW POLO (9N_) 1.4 16V
Vervanging: voorste onderste arm – VW Polo 9N. De experts van AUTODOC bevelen aan:
De vervangingsprocedure van de linker- en rechterdraagarmen verschilt niet.
Alle werkzaamheden moeten worden verricht met stilstaande motor.
Vervanging: voorste onderste arm – VW Polo 9N. Onderneem de volgende stappen:
Stap 1
Zet de wielen vast met behulp van wielblokken.
Stap 2
Maak de wielbouten los.Gebruik de krachtdopsleutel #17.
Stap 3
Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 4
Draai de wielbouten los.
AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen. VW Polo 9N
Stap 5
Neem het wiel eraf.
Stap 6
Reinig alle verbindingen van de draagarmen.Gebruik een staalborstel.Gebruik de WD-40 spray.
Vervanging: voorste onderste arm – VW Polo 9N. Tip van AUTODOC:
Wacht enkele minuten na het aanbrengen van de spray.Draag een veiligheidsbril.
Stap 7
Schroef de bevestiging van de voorste arm los.Gebruik een dopsleutel Nr.18.Gebruik een wringijzer.
Stap 8
Schroef de bevestiging los die het kogelgewricht aan de draagarm van de ophanging vastmaakt.Gebruik een dopsleutel Nr.13.Gebruik een wringijzer.
Stap 9
Koppel het kogelslijpstuk los van de arm.
Stap 10
Verwijder het voorste bevestigingsstuk van de wieldraagarm.Gebruik een dopsleutel Nr.18.
Stap 11
Reinig alle verbindingen van de draagarmen.Gebruik de WD-40 spray.
Stap 12
Verwijder de arm.Gebruik een koevoet.
Stap 13
Reinig de bevestigingsgaten en de schroefdraad van de draagarm.Gebruik een staalborstel.Gebruik de WD-40 spray.
Stap 14
Installeer een nieuwe arm.Gebruik een koevoet.
Vervanging: voorste onderste arm – VW Polo 9N. De experts van AUTODOC bevelen aan:
Gebruik enkel nieuwe bouten en moeren tijdens het installatieproces.Beschadig de cover van het kogelgewricht niet.
Stap 15
Monteer de voorste bevestiging van de draagarm.Gebruik een dopsleutel Nr.18.
Stap 16
Verbind het kogelgewricht met de draagarm.
Stap 17
Schroef de bevestigingen van het kogelgewricht vast.Gebruik een dopsleutel Nr.13.Gebruik een ratelsleutel.
Stap 18
Ondersteun de arm.Gebruik een hydraulische versnellingsbak krik.
Stap 19
Draai het voorste bevestigingsstuk dat de draagarm en het chassis met elkaar verbindt vast.Gebruik een dopsleutel Nr.18.Gebruik een momentsleutel.Draai deze vast tot een koppel van 95 Nm.
Stap 20
Verwijder de steun van onder de arm.
AUTODOC raadt aan:
Vervanging: voorste onderste arm – VW Polo 9N. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 21
Span de bevestigingen van het kogelgewricht aan.Gebruik een dopsleutel Nr.13.Gebruik een momentsleutel.Draai deze vast tot een koppel van 51 Nm.
Stap 22
Behandel alle verbindingen van de draagarmen.Gebruik een kopersmeermiddel.
Stap 23
Behandel het oppervlak waar de remschijf contact maakt met de velg.Gebruik een kopersmeermiddel.
Stap 24
Reinig het oppervlak van de remschijf.Gebruik een remmenreiniger.
Vervanging: voorste onderste arm – VW Polo 9N. Tip:
Wacht enkele minuten na het aanbrengen van de spray.
Stap 25
Installer het wiel.
AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen. VW Polo 9N
Stap 26
Draai de wielbouten vast.Gebruik de krachtdopsleutel #17.
Stap 27
Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten.Gebruik een momentsleutel.Draai deze vast tot een koppel van 120 Nm.
Stap 28
Verwijder de krik en de wielblokken.
