Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 1.6 FSI, VW TOURAN (1T1, 1T2) 2.0 TDI, VW TOURAN (1T1, 1T2) 1.6, VW TOURAN (1T1, 1T2) 2.0 FSI, VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 2.0 TDI 16V, VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 2.0 TDI, VW TOURAN (1T1, 1T2) 2.0 EcoFuel, VW TOURAN (1T1, 1T2) 1.4 TSI, VW TOURAN (1T1, 1T2) 1.4 TSI, VW TOURAN (1T1, 1T2) 1.4 TSI EcoFuel … Meer ontdekken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

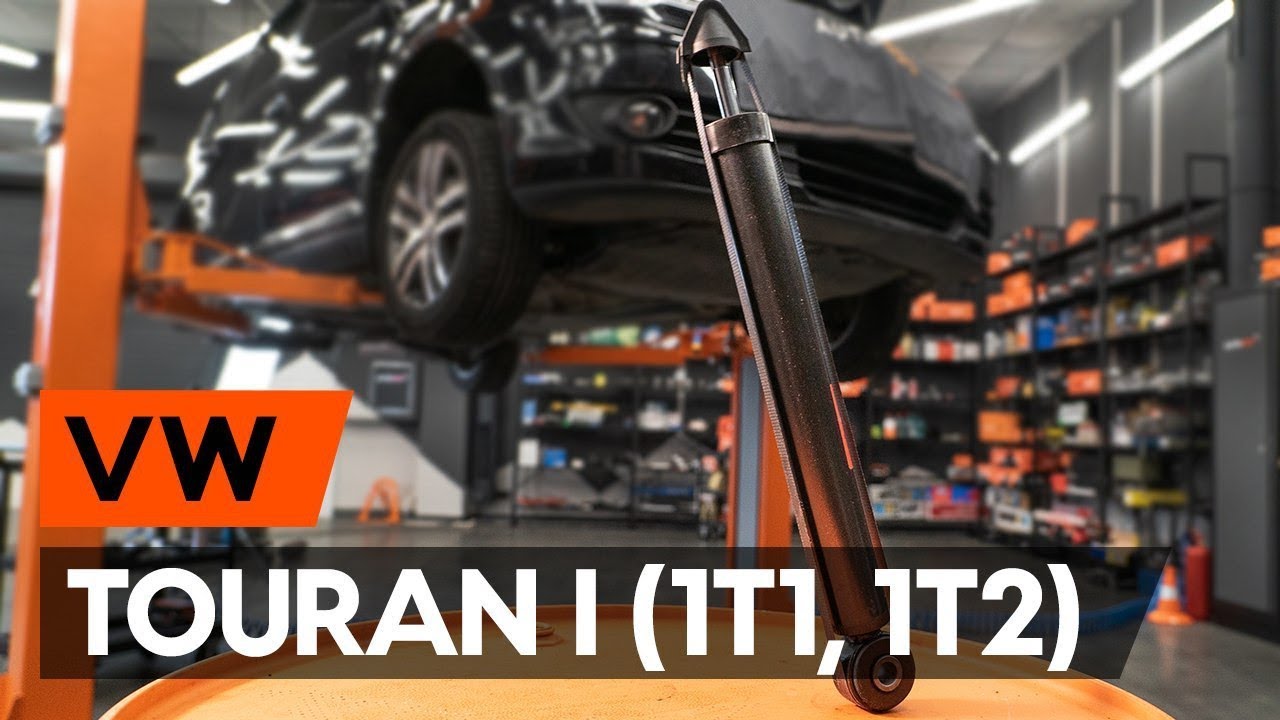

Hoe een schokdemper achteraan vervangen op een VW TOURAN 1 (1T1, 1T2) [AUTODOC-TUTORIAL]

Hoe schokdempers achteraan vervangen bij een VW Touran 1T1 1T2 – Leidraad voor bij het vervangen

Alle auto-onderdelen die u moet uitwisselen – Schokbrekers voor de TOURAN (1T1, 1T2) en andere VW-auto's

Schokdemper

        Schokdemper voor Touran I (1T1, 1T2) Diesel (100 Pk)

        Schokdemper voor Touran I (1T1, 1T2) Benzine (115 Pk)

        Schokdemper voor Touran I (1T1, 1T2) Diesel (136 Pk)

        Schokdemper voor Touran I (1T1, 1T2) Benzine (102 Pk)

        Schokdemper voor Touran I (1T1, 1T2) Benzine (150 Pk)

        Schokdemper voor Touran I (1T1, 1T2) Diesel (105 Pk)

        Schokdemper voor Touran I (1T1, 1T2) Diesel (140 Pk)

        Schokdemper voor Touran I (1T1, 1T2) Diesel (90 Pk)

        Schokdemper voor Touran I (1T1, 1T2) Diesel (170 Pk)

Vervanging: schokdempers – VW Touran 1T1 1T2. Benodigd gereedschap:

                        Staalborstel

                        WD-40 spray

                        Remmenreiniger

                        Kopervet

                        Combinatiesleutel Nr.18

                        Combinatiesleutel Nr.21

                        Dopsleutel Nr.16

                        Dopsleutel Nr.17

                        Dopsleutel Nr.18

                        Dopsleutel Nr.21

                        Krachtdop voor velgen Nr.17

                        Ratelsleutel

                        Momentsleutel

                        Hamer

                        Wringijzer

                        Koevoet

                        Bit-dop voor schokdempers DD №6

                        Bankschroef

                        Hydraulische versnellingsbak krik

                        Wielblok

Koop gereedschap

Vervanging: schokdempers – VW Touran 1T1 1T2. Deskundigen bevelen aan:

Beide schokdempers van de achterste ophanging moeten gelijktijdig vervangen worden.
De vervangprocedure is identiek voor de linkse en rechtse schokdempers van de achterste ophanging.
Alle werkzaamheden moeten worden verricht met stilstaande motor.

Vervanging: schokdempers – VW Touran 1T1 1T2. Aanbevolen volgorde van stappen:

Stap 1

Zet de wielen vast met behulp van wielblokken.
Stap 2

Maak de wielbouten los. Gebruik de krachtdopsleutel #17.
Stap 3

Verhoog de achterzijde van de wagen en plaats veilig op steunen.
Stap 4

Draai de wielbouten los.

Vervanging: schokdempers – VW Touran 1T1 1T2. Tip:
U moet het wiel in de hoogste stand houden als u de bouten losdraait.
Stap 5

Neem het wiel eraf.
Stap 6

Reinig alle verbindingen van de draagarmen. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 7

Maak een markering op de camber verstelbout.
Stap 8

Schroef de bevestiging van de arm met de balk los. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 9

Ondersteun de arm. Gebruik een hydraulische versnellingsbak krik.
Stap 10

Maak het bevestigingsmiddel van het uitlaatsysteem schoon. Gebruik de WD-40 spray.
Stap 11

Verwijder het bevestigingsstuk van het uitlaatsysteem. Gebruik een koevoet.
Stap 12

Verwijder de bevestigingsbout. Gebruik een koevoet. Gebruik een hamer.
Stap 13

Verwijder de steun van onder de arm.

AUTODOC raadt aan:
Vervanging: schokdempers – VW Touran 1T1 1T2. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 14

Verwijder de veer.
Stap 15

Reinig de schokdemperbevestigingen. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 16

Schroef de onderste bevestiging van de schokdemper los. Gebruik een dopsleutel Nr.16. Gebruik een wringijzer.
Stap 17

Schroef de bovenste bevestiging van de schokdemper los. Gebruik een dopsleutel Nr.16. Gebruik een wringijzer.

Vervanging: schokdempers – VW Touran 1T1 1T2. AUTODOC beveelt aan:
Houd de schokdemper vast tijdens het losmaken van de bevestigingsbouten om verwondingen te vermijden.
Stap 18

Verwijder de schokdemper.
Stap 19

Klem de schokdemper in een bankschroef vast.
Stap 20

Verwijder de beschermende kap van de schokdemperbevestiging. Gebruik een koevoet.
Stap 21

Reinig de bevestiging van de schokdemperstang. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 22

Verwijder de zuigerstangbevestigingen van de schokdemper. Maak gebruik van een bit-dop voor schokdempers DD№6. Gebruik een dopsleutel Nr.17. Gebruik een ratelsleutel.
Stap 23

Verwijder de schokdemperbevestiging, de kap en het aanslagrubber.

Vervanging: schokdempers – VW Touran 1T1 1T2. Tip van AUTODOC:
Onderzoek de stofkap en het aanslagrubber van de schokdemper. Vervang hen indien nodig.Vooraleer een nieuwe schokdemper te installeren dient u deze 3-5 keer handmatig te pompen.
Stap 24

Installeer de bevestiging, de kap en het aanslagrubber op een nieuwe schokdemper.
Stap 25

Schroef de bovenste bevestiging van de zuigerstang van de veerpoot vast. Maak gebruik van een bit-dop voor schokdempers DD№6. Gebruik een dopsleutel Nr.17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 25 Nm.
Stap 26

Behandel het bevestigingsmiddel van de schokdemperstang met een daarvoor bedoeld middel. Gebruik een kopersmeermiddel.
Stap 27

Installeer de beschermende kap op de schokdemperbevestiging.
Stap 28

Ontklem de bankschroef en verwijder de schokdemper eruit.
Stap 29

Reinig de montagelocaties van de schokdemper. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 30

Plaats de schokdemper in de wielkast en maak deze vast.

AUTODOC raadt aan:
Belangrijk! Houd de schokdemper vast tijdens het inschroeven van de bevestigingsbouten. VW Touran 1T1 1T2
Stap 31

Span de bovenste schokdemperbevestiging aan. Gebruik een dopsleutel Nr.16. Gebruik een momentsleutel. Draai deze vast tot een koppel van 50 Nm.+45°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 32

Draai de onderste beugel van de schokdemper aan. Gebruik een dopsleutel Nr.21. Gebruik een combinatie steeksleutel Nr.21
Stap 33

Ondersteun de arm. Gebruik een hydraulische versnellingsbak krik.
Stap 34

Span de onderste bevestiging van de schokdemper aan. Gebruik een combinatie steeksleutel Nr.21 Gebruik een dopsleutel Nr.21. Gebruik een momentsleutel. Draai deze vast tot een koppel van 180 Nm.
Stap 35

Verwijder de steun van onder de arm.

AUTODOC raadt aan:
VW Touran 1T1 1T2 – Laat de versnellingsbakkrik niet bruusk zakken teneinde de onderdelen en mechanismen van de auto niet te beschadigen.
Stap 36

Installeer de schroefveer samen met de rubberen bevestigingen in de montagelocaties.
Stap 37

Reinig de bevestigingsgaten en de schroefdraad van de draagarm. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 38

Ondersteun de arm. Gebruik een hydraulische versnellingsbak krik.
Stap 39

Breng de bevestigingsbouten aan.

Vervanging: schokdempers – VW Touran 1T1 1T2. Tips van de experts van AUTODOC:
Zorg ervoor dat de positie van de uitlijnbout overeenkomt met de markering.
Stap 40

Verwijder de steun van onder de arm.

AUTODOC raadt aan:
Vervanging: schokdempers – VW Touran 1T1 1T2. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 41

Zet het bevestigingsmiddel dat de draagarm met het achtersubframe verbindt vast. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 95 Nm.
Stap 42

Maak het bevestigingsmiddel van het uitlaatsysteem schoon. Gebruik de WD-40 spray.
Stap 43

Plaats het bevestingsstuk voor het uitlaatsysteem.
Stap 44

Behandel de schokdemper met een daarvoor bedoeld middel. Behandel alle verbindingen van de draagarmen. Gebruik een kopersmeermiddel.
Stap 45

Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.
Stap 46

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

AUTODOC raadt aan:
Vervanging: schokdempers – VW Touran 1T1 1T2. Wacht een paar minuten af na het aanbrengen van de spray.
Stap 47

Installer het wiel.

Vervanging: schokdempers – VW Touran 1T1 1T2. De experts van AUTODOC bevelen aan:
Houd het wiel omhoog tijdens het vastschroeven van de bevestigingsbouten om verwondingen te vermijden.
Stap 48

Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.
Stap 49

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik een momentsleutel. Draai deze vast tot een koppel van 120 Nm.
Stap 50

Verwijder de krik en de wielblokken.
