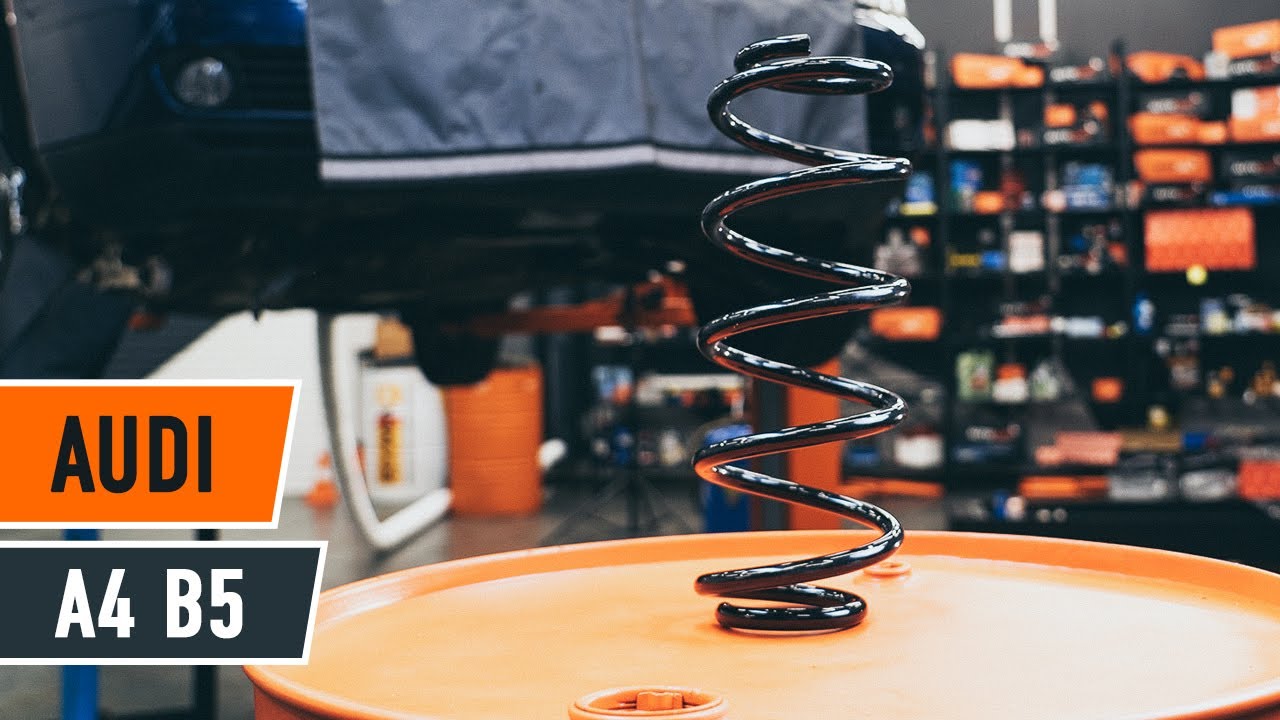

Hoe spiraalveer vooraan vervangen bij een Audi A4 B5 sedan – Leidraad voor bij het vervangen

keer gedownload: 0

Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
AUDI A4 Sedan (8D2, B5) 1.8, AUDI A4 Sedan (8D2, B5) 1.8 T, AUDI A4 Sedan (8D2, B5) 1.8 quattro, AUDI A4 Sedan (8D2, B5) 1.8 T quattro, AUDI A4 Sedan (8D2, B5) 1.8 T quattro, AUDI A4 Sedan (8D2, B5) 1.8 T, AUDI A4 Sedan (8D2, B5) 1.8, AUDI A4 Sedan (8D2, B5) 1.8 quattro, AUDI A4 Sedan (8D2, B5) 1.6 … Meer ontdekken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

Hoe een spiraalveer vooraan vervangen op een AUDI A4 B5 Sedan [HANDLEIDING AUTODOC]

Hoe spiraalveer vooraan vervangen bij een Audi A4 B5 sedan – Leidraad voor bij het vervangen

Alle auto-onderdelen die u moet uitwisselen – Veren voor de A4 Sedan (8D2, B5) en andere AUDI-auto's

Alternatieve producten

Chassisveer

Vervanging: spiraalveer – Audi A4 B5 sedan. Benodigd gereedschap:

                      Staalborstel

                      WD-40 spray

                      Remmenreiniger

                      Kopervet

                      Momentsleutel

                      Combinatiesleutel Nr.16

                      Combinatiesleutel Nr.18

                      Dopsleutel Nr.13

                      Dopsleutel Nr.16

                      Dopsleutel Nr.18

                      inbus bit nr. H6

                      inbus bit nr. H14

                      Krachtdop voor velgen Nr.17

                      Ratelsleutel

                      Hamer

                      Wringijzer

                      Hydraulische veerspanner

                      Hydraulische versnellingsbak krik

                      Koevoet

                      Spatbordbeschermer

                      Wielblok

Koop gereedschap

Vervanging: spiraalveer – Audi A4 B5 sedan. De experts van AUTODOC bevelen aan:

Beide schroefveren van de voorste ophanging moeten gelijktijdig vervangen worden.
De vervangprocedure is identiek voor de linkse en rechtse schroefveren van de achterste ophanging.
NB: alle werkzaamheden aan de auto Audi A4 B5 sedan dienen uitgevoerd te worden bij een uitgeschakelde motor.

Voer de vervanging in deze volgorde uit:

Stap 1

Open de motorkap.
Stap 2

Gebruik een beschermhoes om beschadiging van lak en kunststof onderdelen van de auto te voorkomen.
Stap 3

Verwijder de afdichting van het afvoerrooster.
Stap 4

Hef het afvoerrooster omhoog en verwijder het.

Stap 5

Reinig de bevestigingen van de bovenste veerpootbevestiging. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 6

Maak de bovenste bevestiging van de veerpoot los. Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.
Stap 7

Zet de wielen vast met behulp van wielblokken.

Stap 8

Draai het bevestigingsstuk van de aandrijfas los. Gebruik inbussleutel nr. H14. Gebruik een wringijzer.
Stap 9

Maak de wielbouten los. Gebruik de krachtdopsleutel #17.
Stap 10

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 11

Draai de wielbouten los.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen. Audi A4 B5 sedan
Stap 12

Neem het wiel eraf.
Stap 13

Reinig alle verbindingen van de draagarmen. Reinig het bevestigingsstuk dat het spoorstangeind met de fusee verbindt. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 14

Schroef de bovenste armbevestigingen los. Gebruik een combinatie steeksleutel Nr.16 Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.
Stap 15

Reinig de koppelstangbevestigingen. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 16

Schroef het bevestigingsstuk dat de koppelstang en de stabilisatorstang met elkaar verbindt los. Gebruik een combinatie steeksleutel Nr.16 Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.

Stap 17

Verwijder de bevestigingsbout.
Stap 18

Verwijder de stabilisatorstang.

Stap 19

Reinig de onderste bevestiging, die de veerpoot met de fusee verbindt. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 20

Schroef de onderste bevestiging los die de veerpoot aan de fusee verbindt. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 21

Verwijder de bevestigingsbout.
Stap 22

Reinig alle verbindingen van de draagarmen. Gebruik een staalborstel. Gebruik de WD-40 spray.

AUTODOC raadt aan:
Vervanging: spiraalveer – Audi A4 B5 sedan. Wacht een paar minuten af na het aanbrengen van de spray.
Stap 23

Schroef het bevestigingsmiddel dat de draagarm met het hulpframe verbindt los. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18. Gebruik een wringijzer.
Stap 24

Verwijder de bevestigingsbout.

Stap 25

Ontkoppel de draagarm. Gebruik een koevoet.
Stap 26

Verwijder de bevestigingsbout. Gebruik inbussleutel nr. H14.
Stap 27

Beweeg de fusee omhoog. Gebruik een hydraulische versnellingsbak krik.
Stap 28

Verwijder de bevestigingsbout.
Stap 29

Neem de draagarmen van hun plek. Gebruik een koevoet. Gebruik een hamer.
Stap 30

Koppel de aandrijfas los van de fusee.

Vervanging: spiraalveer – Audi A4 B5 sedan. Deskundigen bevelen aan:
Zorg ervoor dat de aandrijfas niet onbelast is (wanneer de wagen opgekrikt is).
Stap 31

Schroef de bovenste bevestigingen van de veerpoot los.

AUTODOC raadt aan:
Audi A4 B5 sedan – Houd de veerpoot vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen.
Stap 32

Verwijder de veerpoot.
Stap 33

Plaats de veerpoot op het instrument om de veer samen te drukken.

Vervanging: spiraalveer – Audi A4 B5 sedan. AUTODOC beveelt aan:
Merk op dat bij gebruik van een veerspanner de veren stevig vastgehouden dienen te worden door het samendrukken van de veer aan de tegengestelde zijden.Zorg voor de juiste positie van de veer in het anker.Zorg er voor dat de veren strak in de klemarmen geplaatst zijn.
Stap 34

Reinig de bovenste bevestiging van het veerpootlager. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 35

Schroef de bovenste bevestiging van de veerpootmontage los. Gebruik een dopsleutel Nr.13. Gebruik een ratelsleutel.
Stap 36

Verwijder de bovenste veerpootbevestiging samen met de draagarmen.

Stap 37

Duw de veer samen.
Stap 38

Behandel de stang van de veerpoot. Gebruik een staalborstel. Gebruik de WD-40 spray.

Stap 39

Verwijder de moer op de zuigerstang van de veerpoot. Gebruik een dopsleutel Nr.18. Gebruik inbussleutel nr. H6. Gebruik een ratelsleutel.
Stap 40

Verwijder de schokdemperbevestiging, de kap en het aanslagrubber.

AUTODOC raadt aan:
Vervanging: spiraalveer – Audi A4 B5 sedan. Inspecteer de steun, hoes en aanslagrubber van de schokdemper. Vervang ze indien nodig.
Stap 41

Maak de schroefveer los. Verwijder de veer.
Stap 42

Installeer de veer op de schokdemper.
Stap 43

Duw de veer samen.
Stap 44

Plaats de lager, de stofhoes en de stootrubber op de schokdemper.
Stap 45

Span de moer van de zuigerstang van de veerpoot aan. Gebruik inbussleutel nr. H6. Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 50 Nm.

AUTODOC raadt aan:
Controleer of de veer correct gepositioneerd is. Vermijd een foute uitlijning.
Stap 46

Ontspan de veer.
Stap 47

Behandel de stang van de veerpoot. Gebruik een kopersmeermiddel.
Stap 48

Installeer de bovenste veerpootbevestiging samen met de draagarmen.
Stap 49

Span de bovenste bevestiging aan van de veerpoot. Gebruik een dopsleutel Nr.13. Gebruik een momentsleutel. Draai deze vast tot een koppel van 20 Nm.
Stap 50

Behandel de bevestigingsstukken van de veerpoothouder. Gebruik een kopersmeermiddel.

Stap 51

Verwijder de gemonteerde veerpoot.
Stap 52

Maak de plek waar de veerpoot bevestigd is schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 53

Installeer de veerpoot in de wielkast.
Stap 54

Maak de bovenste bevestigingen van de veerpoot vast. Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel. Draai ze niet vast.

AUTODOC raadt aan:
Audi A4 B5 sedan – Houd de veerpoot vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen.
Stap 55

Reinig alle verbindingen van de draagarmen. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 56

Reinig de groeven van de homokinetische koppeling op de aandrijfas. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 57

Installeer de aandrijfas.

Stap 58

Plaats de draagarmen. Gebruik een koevoet.
Stap 59

Breng de bevestigingsbouten aan.
Stap 60

Verwijder de steun van onder de fusee.

AUTODOC raadt aan:
Vervanging: spiraalveer – Audi A4 B5 sedan. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 61

Maak de plek waar de veerpoot bevestigd is schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 62

Sluit de draagarm aan.
Stap 63

Breng de bevestigingsbouten aan.

Stap 64

Schroef de bevestiging vast die de draagarm verbindt met het hulpframe. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 65

Breng de bevestigingsbouten aan.
Stap 66

Schroef het onderste bevestigingsmiddel van de veerpoot in. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 67

Beweeg de fusee omhoog. Gebruik een hydraulische versnellingsbak krik.
Stap 68

Span de onderste bevestiging aan van de schokdemper. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 90 Nm.
Stap 69

Schroef het bevestigingsmiddel dat de draagarm met het hulpframe verbindt vast. Gebruik een combinatie steeksleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 80 Nm.+90°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 70

Maak de bovenste armbevestigingen vast. Gebruik een combinatie steeksleutel Nr.16. Gebruik een dopsleutel Nr.16. Gebruik een momentsleutel. Draai deze vast tot een koppel van 40 Nm.
Stap 71

Installeer de dwarse koppelstang.
Stap 72

Breng de bevestigingsbouten aan.
Stap 73

Span de bevestiging van de koppelstang aan. Gebruik een combinatie steeksleutel Nr.16 Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.
Stap 74

Draai het bevestigingsstuk dat de koppelstang en de stabilisatorstang met elkaar verbindt vast. Gebruik een combinatie steeksleutel Nr.16 Gebruik een dopsleutel Nr.16. Gebruik een momentsleutel. Draai deze vast tot een koppel van 40 Nm.+90°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 75

Verwijder de steun van onder de fusee.

AUTODOC raadt aan:
Audi A4 B5 sedan – Laat de versnellingsbakkrik niet bruusk zakken teneinde de onderdelen en mechanismen van de auto niet te beschadigen.
Stap 76

Installeer de bout van de aandrijfas en span deze aan. Gebruik inbussleutel nr. H14.

Stap 77

Behandel de bevestigingsstukken van de fusee met een daarvoor bedoeld middel. Behandel de veerpootbevestigingen. Behandel alle gewrichten van de koppelstang. Behandel alle verbindingen van de draagarmen. Gebruik een kopersmeermiddel.
Stap 78

Reinig het oppervlak waarop de velg moet worden gemonteerd. Gebruik een staalborstel.
Stap 79

Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.
Stap 80

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

AUTODOC raadt aan:
Vervanging: spiraalveer – Audi A4 B5 sedan. Wacht een paar minuten af na het aanbrengen van de spray.
Stap 81

Installer het wiel.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen. Audi A4 B5 sedan
Stap 82

Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.
Stap 83

Laat de wagen zaken.
Stap 84

Schroef de bevestiging vast die de aandrijfas aan de wielnaaf bevestigt. Gebruik inbussleutel nr. H14. Gebruik een momentsleutel. Draai deze vast tot een koppel van 115 Nm.+180°

Vervanging: spiraalveer – Audi A4 B5 sedan. De experts van AUTODOC bevelen aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 85

Draai de wielbouten vast aan de hand van een kruiselings patroon. Gebruik de krachtdopsleutel #17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 120 Nm.
Stap 86

Verwijder de krik en de wielblokken.
Stap 87

Schroef de bovenste bevestigingen van de veerpoot vast. Gebruik een dopsleutel Nr.16. Gebruik een momentsleutel. Draai deze vast tot een koppel van 75 Nm.
Stap 88

Behandel de bevestigingsstukken van de veerpoothouder. Gebruik een kopersmeermiddel.

Stap 89

Installeer het afvoerrooster en maak het stevig vast.
Stap 90

Installeer de afdichting van het afvoerrooster.
Stap 91

Verwijder de beschermhoes van het spatbord.

Stap 92

Sluit de motorkap.
