Hoe spiraalveer vooraan vervangen bij een Audi A4 B6 Avant – Leidraad voor bij het vervangen

keer gedownload: 0

Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
AUDI A4 Avant (8E5, B6) 1.6, AUDI A4 Avant (8E5, B6) 2.0, AUDI A4 Avant (8E5, B6) 1.8 T, AUDI A4 Avant (8E5, B6) 3.0, AUDI A4 Avant (8E5, B6) 1.9 TDI, AUDI A4 Avant (8E5, B6) 2.4, AUDI A4 Avant (8E5, B6) 2.5 TDI quattro, AUDI A4 Avant (8E5, B6) 2.5 TDI, AUDI A4 Avant (8E5, B6) 1.8 T quattro, AUDI A4 Avant (8E5, B6) 3.0 quattro, AUDI A4 Avant (8E5, B6) 1.9 TDI quattro, AUDI A4 Avant (8E5, B6) 2.0 FSI, AUDI A4 Avant (8E5, B6) 1.8 T, AUDI A4 Avant (8E5, B6) 1.8 T quattro, AUDI A4 Avant (8E5, B6) 2.5 TDI, AUDI A4 Avant (8E5, B6) 2.4, AUDI A4 Avant (8E5, B6) 1.8 T, AUDI A4 Avant (8E5, B6) 1.8 T quattro, AUDI A4 Avant (8E5, B6) 1.9 TDI, AUDI A4 Avant (8E5, B6) 1.8 T quattro, AUDI A4 Avant (8E5, B6) 3.0, AUDI A4 Avant (8E5, B6) 3.0 quattro … Meer ontdekken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

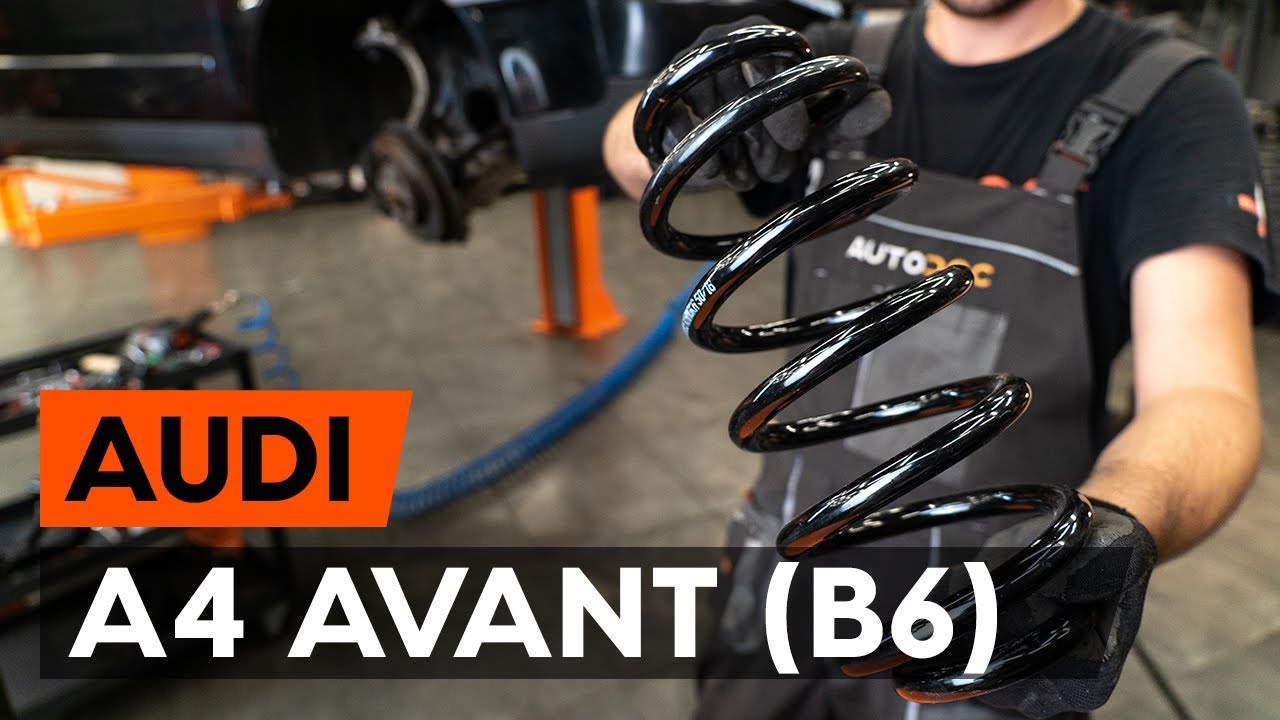

Hoe een spiraalveer vooraan vervangen op een AUDI A4 B6 (8E5) [AUTODOC-TUTORIAL]

Hoe spiraalveer vooraan vervangen bij een Audi A4 B6 Avant – Leidraad voor bij het vervangen

Alle auto-onderdelen die u moet uitwisselen – Veren voor de A4 Avant (8E5, B6) en andere AUDI-auto's

Alternatieve producten

Chassisveer

Vervanging: spiraalveer – Audi A4 B6 Avant. Overzicht met gereedschap dat u nodig hebt:

                      Staalborstel

                      WD-40 spray

                      Remmenreiniger

                      Multifunctioneel smeervet

                      Kopervet

                      Combinatiesleutel Nr.16

                      Combinatiesleutel Nr.18

                      Dopsleutel Nr.16

                      Dopsleutel Nr.18

                      Inbus bit nr. H6

                      Krachtdop voor velgen Nr.17

                      Ratelsleutel

                      Momentsleutel

                      Hammer

                      Vlakke beitel

                      Doorslag

                      Platte Schroevendraaier

                      Koevoet

                      Hydraulische veerspanner

                      Hydraulische versnellingsbak krik

                      Spatbordbeschermer

                      Wielblok

Koop gereedschap

Vervanging: spiraalveer – Audi A4 B6 Avant. Tip van AUTODOC:

Beide schroefveren van de voorste ophanging moeten gelijktijdig vervangen worden.
De vervangprocedure is identiek voor de linkse en rechtse schroefveren van de voorste ophanging.
Alle werkzaamheden moeten worden verricht met stilstaande motor.

Vervanging: spiraalveer – Audi A4 B6 Avant. Hanteer de volgende procedure:

Stap 1

Open de motorkap.
Stap 2

Verwijder de afdichting van het afvoerrooster.
Stap 3

Hef het afvoerrooster omhoog en verwijder het.
Stap 4

Gebruik een beschermhoes om beschadiging van lak en kunststof onderdelen van de auto te voorkomen.
Stap 5

Verwijder de bevestigingsdop van de veerpoot. Gebruik een koevoet.
Stap 6

Draai het bovenste bevestigingsstuk van de veerpootlager los. Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.
Stap 7

Zet de wielen vast met behulp van wielblokken.
Stap 8

Maak de wielbouten los. Gebruik de krachtdopsleutel #17.
Stap 9

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 10

Draai de wielbouten los.

AUTODOC raadt aan:
Belangrijk! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten. Audi A4 B6 Avant
Stap 11

Neem het wiel eraf.
Stap 12

Reinig alle verbindingen van de draagarmen. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 13

Schroef de bovenste bevestiging van de draagarm los (2 stuks). Gebruik een combinatie steeksleutel Nr.18 (2 stuks). Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 14

Verwijder de bevestigingsbout.
Stap 15

Ondersteun de arm. Gebruik een hydraulische versnellingsbak krik.
Stap 16

Reinig de koppelstangbevestigingen. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 17

Schroef de bevestigingen die de koppelstangen met de stabilisatorstang verbinden los. Gebruik een combinatie steeksleutel Nr.16 Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.
Stap 18

Verwijder de stabilisatorstang. Gebruik een koevoet.
Stap 19

Maak de bevestigingsstukken van de veerpoot schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 20

Schroef de onderste bevestiging van de veerpoot los. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 21

Verwijder de bevestigingsbout.
Stap 22

Verwijder de steun van onder de arm.

AUTODOC raadt aan:
Vervanging: spiraalveer – Audi A4 B6 Avant. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 23

Maak het bevestigingsmiddel dat de fuseekogel van de draagarm met de fusee verbindt los. Gebruik een platte beitel voor metaalbewerking. Gebruik een hamer.
Stap 24

Koppel de bovenste draagarm los van de fusee (2 stuks). Gebruik een doorslag. Gebruik een hamer.
Stap 25

Koppel het onderste gedeelte van de veerpoot af. Gebruik een koevoet.
Stap 26

Schroef de bovenste bevestiging van de veerpootmontage los. Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.

AUTODOC raadt aan:
Audi A4 B6 Avant – Houd de veerpoot vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen.
Stap 27

Verwijder de veerpoot.
Stap 28

Plaats de veerpoot op het instrument om de veer samen te drukken.

Vervanging: spiraalveer – Audi A4 B6 Avant. Deskundigen bevelen aan:
Merk op dat bij gebruik van een veerspanner de veren stevig vastgehouden dienen te worden door het samendrukken van de veer aan de tegengestelde zijden.Zorg voor de juiste positie van de veer in het anker.Zorg er voor dat de veren strak in de klemarmen geplaatst zijn.
Stap 29

Behandel de stang van de veerpoot. Gebruik de WD-40 spray.
Stap 30

Behandel alle verbindingen van de draagarmen. Gebruik de WD-40 spray.

Stap 31

Schroef de bevestigingsmiddelen die de draagarmen met de veerpootlager verbinden los. Gebruik een combinatie steeksleutel Nr.16 Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.
Stap 32

Verwijder de bevestigingsbout.
Stap 33

Verwijder de arm.
Stap 34

Schroef de bevestigingsmiddelen die de draagarmen met de veerpootlager verbinden los. Gebruik een combinatie steeksleutel Nr.16 Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.
Stap 35

Verwijder de arm.
Stap 36

Duw de veer samen.
Stap 37

Verwijder de moer op de zuigerstang van de veerpoot. Gebruik inbussleutel nr. H6. Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.
Stap 38

Verwijder de bovenste veerpootbevestiging.
Stap 39

Verwijder de schokdemperbevestiging, de kap en het aanslagrubber.

AUTODOC raadt aan:
Vervanging: spiraalveer – Audi A4 B6 Avant. Inspecteer de steun, hoes en aanslagrubber van de schokdemper. Vervang ze indien nodig.
Stap 40

Maak de schroefveer los.
Stap 41

Verwijder de veer.
Stap 42

Installeer de veer op de schokdemper.
Stap 43

Duw de veer samen.
Stap 44

Plaats de lager, de stofhoes en de stootrubber op de schokdemper.

Stap 45

Installeer de bovenste veerpootbevestiging en de taatspot.
Stap 46

Span de moer van de zuigerstang van de veerpoot aan. Gebruik inbussleutel nr. H6. Gebruik een dopsleutel Nr.16. Gebruik een momentsleutel. Draai deze vast tot een koppel van 50 Nm.

Vervanging: spiraalveer – Audi A4 B6 Avant. Tips van de experts van AUTODOC:
Controleer of de veer correct gepositioneerd is. Vermijd een foute uitlijning.
Stap 47

Ontspan de veer.
Stap 48

Reinig de bevestigingsgaten en de schroefdraad van de draagarm. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 49

Plaats de draagarmen.

Vervanging: spiraalveer – Audi A4 B6 Avant. Tip van AUTODOC:
Plaats de draagarm volgens de montagegaten.
Stap 50

Breng de bevestigingsbouten aan.

Stap 51

Schroef de bevestigingsmiddelen die de draagarmen met de veerpootlager verbinden in. Gebruik een combinatie steeksleutel Nr.16 Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.
Stap 52

Draai de bevestigingsmiddelen die de draagarmen met de veerpootlager verbinden aan. Gebruik een combinatie steeksleutel Nr.16 Gebruik een dopsleutel Nr.16. Gebruik een momentsleutel. Draai deze vast tot een koppel van 50 Nm.+90°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 53

Behandel de stang van de veerpoot. Gebruik een kopersmeermiddel.
Stap 54

Verwijder de gemonteerde veerpoot.
Stap 55

Installeer de veerpoot in de wielkast.
Stap 56

Schroef de bovenste bevestiging vast op de veerpootmontage. Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel. Draai ze niet vast.

AUTODOC raadt aan:
Audi A4 B6 Avant – Houd de veerpoot vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen.
Stap 57

Maak de plek waar de veerpoot bevestigd is schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 58

Koppel het onderste gedeelte van de veerpoot vast.
Stap 59

Breng de bevestigingsbouten aan.
Stap 60

Schroef het onderste bevestigingsmiddel van de veerpoot in. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 61

Ondersteun de arm. Gebruik een hydraulische versnellingsbak krik.
Stap 62

Behandel alle verbindingen van de draagarmen. Gebruik een universeel smeermiddel. Gebruik een platte schroevendraaier.
Stap 63

Koppel de bovenste draagarm vast aan de fusee (2 stuks).
Stap 64

Breng de bevestigingsbouten aan. Gebruik een koevoet.
Stap 65

Schroef de bevestigingsmiddelen (2 stuks) van de bovenste draagarm in. Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18.
Stap 66

Installeer de dwarse koppelstang.
Stap 67

Span de bevestiging van de koppelstang aan.
Stap 68

Hef de hydraulische transmissie krik 10-15 cm omhoog.
Stap 69

Schroef de bovenste bevestiging van de draagarm vast (2 stuks). Gebruik een combinatie steeksleutel Nr.18 Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 45 Nm.
Stap 70

Draai het bevestigingsstuk dat de koppelstang en de stabilisatorstang met elkaar verbindt vast. Gebruik een combinatie steeksleutel Nr.16 Gebruik een dopsleutel Nr.16. Gebruik een momentsleutel. Draai deze vast tot een koppel van 40 Nm.+90°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 71

Span de onderste bevestiging aan van de schokdemper. Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 90 Nm.
Stap 72

Verwijder de steun van onder de arm.

AUTODOC raadt aan:
Vervanging: spiraalveer – Audi A4 B6 Avant. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 73

Behandel alle verbindingen van de draagarmen. Behandel de veerpootbevestigingen. Gebruik een kopersmeermiddel.
Stap 74

Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.
Stap 75

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

AUTODOC raadt aan:
Vervanging: spiraalveer – Audi A4 B6 Avant. Wacht een paar minuten af na het aanbrengen van de spray.
Stap 76

Installer het wiel.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen. Audi A4 B6 Avant
Stap 77

Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.
Stap 78

Laat de wagen zaken.
Stap 79

Span de bovenste bevestiging aan van de veerpoot. Gebruik een dopsleutel Nr.16. Gebruik een momentsleutel. Draai deze vast tot een koppel van 75 Nm.
Stap 80

Behandel de bevestigingsstukken van de veerpoothouder. Gebruik een kopersmeermiddel.
Stap 81

Plaats de bevestigingsdop van de veerpoot.
Stap 82

Installeer het afvoerrooster en maak het stevig vast.
Stap 83

Installeer de afdichting van het afvoerrooster.
Stap 84

Draai de wielbouten vast aan de hand van een kruiselings patroon. Gebruik een momentsleutel. Draai deze vast tot een koppel van 120 Nm.
Stap 85

Verwijder de krik en de wielblokken.
Stap 86

Verwijder de beschermhoes van het spatbord.
Stap 87

Sluit de motorkap.
