Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
VW Polo Hatchback (6R1, 6C1) 1.6, VW Polo Hatchback (6R1, 6C1) 1.6 BiFuel, VW Polo Hatchback (6R1, 6C1) 1.2 TSI, VW Polo Hatchback (6R1, 6C1) 1.4 BiFuel, VW Polo Hatchback (6R1, 6C1) 1.2, VW Polo Hatchback (6R1, 6C1) 1.2, VW Polo Hatchback (6R1, 6C1) 1.4 (6R1), VW Polo Hatchback (6R1, 6C1) 1.6 TDI, VW Polo Hatchback (6R1, 6C1) 1.6 TDI, VW Polo Hatchback (6R1, 6C1) 1.6 TDI, VW Polo Hatchback (6R1, 6C1) 1.2 TSI, VW Polo Hatchback (6R1, 6C1) 1.2 TDI, VW Polo Hatchback (6R1, 6C1) 1.4 TSI, VW Polo Hatchback (6R1, 6C1) 1.0, VW Polo Hatchback (6R1, 6C1) 1.0, VW Polo Hatchback (6R1, 6C1) 1.2 TSI, VW Polo Hatchback (6R1, 6C1) 1.4 TDI, VW Polo Hatchback (6R1, 6C1) 1.4 TDI, VW Polo Hatchback (6R1, 6C1) 1.4 TSI, VW Polo Hatchback (6R1, 6C1) 1.4 TDI, VW Polo Hatchback (6R1, 6C1) 1.2 TSI 16V, VW Polo Hatchback (6R1, 6C1) 1.6, VW Polo Hatchback (6R1, 6C1) 1.0 TSI, VW Polo Hatchback (6R1, 6C1) 1.0 TSI, VW Polo Hatchback (6R1, 6C1) 1.6 … Meer ontdekken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

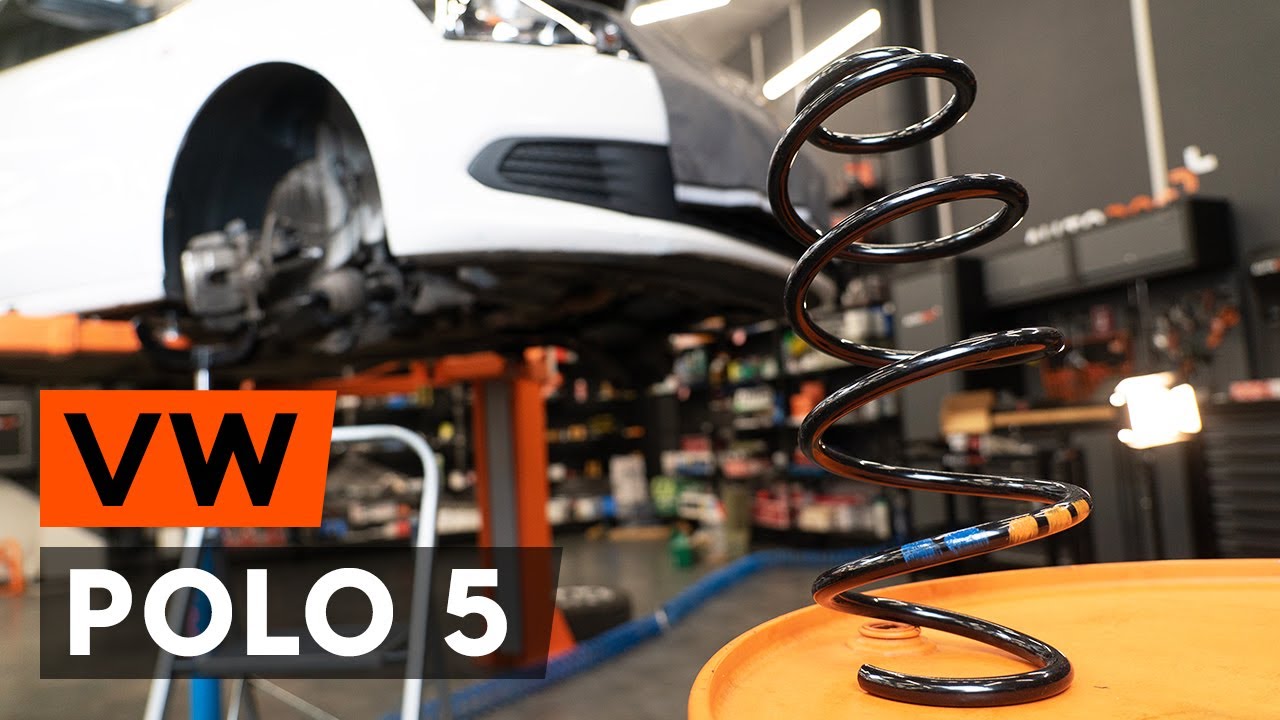

Hoe een spiraalveer vooraan vervangen op een VW POLO 5 Sedan [AUTODOC-TUTORIAL]

Hoe spiraalveer vooraan vervangen bij een VW Polo 5 – Leidraad voor bij het vervangen

Alle auto-onderdelen die u moet uitwisselen – Veren voor de Polo Sedan (602, 604, 612, 614) en andere VW-auto's

Chassisveer

Extra veer

Afstandhouder voor schroefveren

        Chassisveer voor VW Polo Hatchback (6R1, 6C1) 1.6 BiFuel Benzine/Autogas (LPG) (82 Pk)

        Chassisveer voor VW Polo Hatchback (6R1, 6C1) 1.2 TSI Benzine (90 Pk)

        Chassisveer voor VW Polo Hatchback (6R1, 6C1) 1.4 BiFuel Benzine/Autogas (LPG) (82 Pk)

        Chassisveer voor VW Polo Hatchback (6R1, 6C1) 1.2 Benzine (60 Pk)

        Chassisveer voor VW Polo Hatchback (6R1, 6C1) 1.2 Benzine (70 Pk)

        Chassisveer voor VW Polo Hatchback (6R1, 6C1) 1.4 (6R1) Benzine (85 Pk)

        Chassisveer voor VW Polo Hatchback (6R1, 6C1) 1.6 TDI Diesel (75 Pk)

        Chassisveer voor VW Polo Hatchback (6R1, 6C1) 1.6 TDI Diesel (90 Pk)

        Chassisveer voor VW Polo Hatchback (6R1, 6C1) 1.6 TDI Diesel (105 Pk)

Vervanging: spiraalveer – VW Polo 5. Benodigd gereedschap:

                        Staalborstel

                        WD-40 spray

                        Remmenreiniger

                        Kopervet

                        Combinatiesleutel Nr.21

                        inbus bit nr. H6

                        XZN opzetstuk nr.14

                        Dopsleutel Nr.16

                        Dopsleutel Nr.18

                        Dopsleutel Nr.21

                        Dopsleutel Nr.36

                        Krachtdop voor velgen Nr.17

                        Ratelsleutel

                        Momentsleutel

                        Wringijzer

                        Schokdempersleutel

                        Koevoet

                        Hydraulische veerspanner

                        Hydraulische versnellingsbak krik

                        Spatbordbeschermer

                        Wielblok

Koop gereedschap

Vervanging: spiraalveer – VW Polo 5. De experts van AUTODOC bevelen aan:

Beide schroefveren van de voorste ophanging moeten gelijktijdig vervangen worden.
De vervangprocedure is identiek voor de linkse en rechtse schroefveren van de voorste ophanging.
Alle werkzaamheden moeten worden verricht met stilstaande motor.

Vervanging: spiraalveer – VW Polo 5. Onderneem de volgende stappen:

Stap 1

Open de motorkap.
Stap 2

Gebruik een beschermhoes om beschadiging van lak en kunststof onderdelen van de auto te voorkomen.
Stap 3

Verwijder de afdichting van het afvoerrooster.
Stap 4

Hef het afvoerrooster omhoog en verwijder het.
Stap 5

Verwijder de bevestigingsdop van de veerpoot.
Stap 6

Reinig de bevestigingen van de bovenste veerpootbevestiging. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 7

Draai het bovenste bevestigingsstuk van de veerpootlager los. Gebruik een combinatie steeksleutel Nr.21. Gebruik inbussleutel nr. H6. Gebruik een ratelsleutel.
Stap 8

Zet de wielen vast met behulp van wielblokken.
Stap 9

Maak de wielbouten los. Gebruik de krachtdopsleutel #17.
Stap 10

Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 11

Draai de wielbouten los.

Vervanging: spiraalveer – VW Polo 5. Tip:
U moet het wiel in de hoogste stand houden als u de bouten losdraait.
Stap 12

Neem het wiel eraf.
Stap 13

Reinig de koppelstangbevestigingen. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 14

Schroef het bevestigingsstuk dat de koppelstang en de veerpoot met elkaar verbindt los. Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.
Stap 15

Verwijder de stabilisatorstang.
Stap 16

Ontkoppel de kabels en de remslang van de houder op de veerpoot. Gebruik een koevoet.
Stap 17

Draai het bevestigingsstuk van de aandrijfas los. Gebruik een dopsleutel Nr.36. Gebruik een wringijzer.
Stap 18

Reinig de bevestigingen die de veerpoot met de fusee verbinden. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 19

Schroef de onderste bevestiging los die de veerpoot aan de fusee verbindt. Gebruik XZN #14. Gebruik een dopsleutel Nr.18. Gebruik een wringijzer. Gebruik een ratelsleutel.
Stap 20

Reinig alle verbindingen van de draagarmen. Gebruik een staalborstel. Gebruik de WD-40 spray.

AUTODOC raadt aan:
Vervanging: spiraalveer – VW Polo 5. Wacht een paar minuten af na het aanbrengen van de spray.Draag een veiligheidsbril.
Stap 21

Schroef de bevestiging los die het kogelgewricht aan de draagarm van de ophanging vastmaakt. Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.
Stap 22

Koppel het kogelslijpstuk los van de arm.
Stap 23

Schroef de bevestiging los die de aandrijfas aan de wielnaaf bevestigt. Gebruik een dopsleutel Nr.36.
Stap 24

Verwijder de aandrijfas.
Stap 25

Beweeg de fusee omhoog. Gebruik een hydraulische versnellingsbak krik.
Stap 26

Verwijder de bevestigingsbout.
Stap 27

Maak de onderste veerpootbevestiging los van de fusee. Gebruik een speciale dopsleutel om de schokdemper te verwijderen. Gebruik een ratelsleutel.
Stap 28

Ontkoppel de fusee van de veerpoot.
Stap 29

Schroef de bovenste bevestiging van de veerpootmontage los.

Vervanging: spiraalveer – VW Polo 5. AUTODOC beveelt aan:
Houd de veerpoot vast tijdens het losmaken van de bevestigingsbouten om verwondingen te vermijden.
Stap 30

Verwijder de veerpoot.
Stap 31

Plaats de veerpoot op het instrument om de veer samen te drukken.

Vervanging: spiraalveer – VW Polo 5. Tips van de experts van AUTODOC:
Merk op dat bij gebruik van een veerspanner de veren stevig vastgehouden dienen te worden door het samendrukken van de veer aan de tegengestelde zijden.Zorg voor de juiste positie van de veer in het anker.Zorg er voor dat de veren strak in de klemarmen geplaatst zijn.
Stap 32

Duw de veer samen.
Stap 33

Behandel de stang van de veerpoot. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 34

Verwijder de moer op de zuigerstang van de veerpoot. Gebruik inbussleutel nr. H6. Gebruik een dopsleutel Nr.21. Gebruik een ratelsleutel.
Stap 35

Verwijder de bovenste veerpootbevestiging.
Stap 36

Maak de schroefveer los.
Stap 37

Verwijder de veer.
Stap 38

Verwijder de stofkap en het aanslagrubber van de schokdemper.

AUTODOC raadt aan:
Vervanging: spiraalveer – VW Polo 5. Inspecteer de steun, hoes en aanslagrubber van de schokdemper. Vervang ze indien nodig.
Stap 39

Installeer de kap en een aanslagrubber op de schokdemper.
Stap 40

Installeer de veer op de schokdemper.
Stap 41

Duw de veer samen.
Stap 42

Installeer de bovenste veerpootbevestiging en de taatspot.
Stap 43

Span de moer van de zuigerstang van de veerpoot aan. Gebruik een dopsleutel Nr.21. Gebruik inbussleutel nr. H6. Gebruik een momentsleutel. Draai deze vast tot een koppel van 60 Nm.

Vervanging: spiraalveer – VW Polo 5. Tip van AUTODOC:
Controleer of de veer correct gepositioneerd is. Vermijd een foute uitlijning.
Stap 44

Behandel de stang van de veerpoot. Gebruik een kopersmeermiddel.
Stap 45

Ontspan de veer.
Stap 46

Verwijder de gemonteerde veerpoot.
Stap 47

Installeer de veerpoot in de wielkast. Schroef de bovenste bevestiging vast op de veerpootmontage. Draai ze niet vast.

AUTODOC raadt aan:
Belangrijk! Houd de veerpoot vast tijdens het inschroeven van de bevestigingsbouten. VW Polo 5
Stap 48

Behandel de montagelocatie van de veerpoot op de fusee. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 49

Zet de veerpoot vast op de fusee.
Stap 50

Breng de bevestigingsbouten aan.
Stap 51

Reinig de groeven van de homokinetische koppeling op de aandrijfas. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 52

Verwijder de steun van onder de fusee.

AUTODOC raadt aan:
Vervanging: spiraalveer – VW Polo 5. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 53

Monteer de aandrijfas in de wielnaaf.
Stap 54

Verbind het kogelgewricht met de draagarm.
Stap 55

Schroef de bevestigingen van het kogelgewricht vast. Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.
Stap 56

Schroef de moer van de aandrijfas. Gebruik een dopsleutel Nr.36. Gebruik een ratelsleutel.
Stap 57

Maak de remslang vast aan de veerpoot. Verbind de kabelbevestiging van de ABS-sensor aan de veerpoot. Gebruik een koevoet.
Stap 58

Installeer de dwarse koppelstang.
Stap 59

Span de bevestiging van de koppelstang aan. Gebruik een dopsleutel Nr.16. Gebruik een ratelsleutel.
Stap 60

Draai de onderste bevestigingen, die de schokdempende veerpoot met de fusee verbinden, vast. Gebruik een dopsleutel Nr.18. Gebruik XZN #14. Gebruik een momentsleutel. Draai deze vast tot een koppel van 60 Nm.+90°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 61

Span de bevestiging van het kogelgewricht aan. Gebruik een dopsleutel Nr.16. Gebruik een momentsleutel. Draai deze vast tot een koppel van 60 Nm.
Stap 62

Draai het bevestigingsstuk dat de koppelstang en de veerpoot met elkaar verbindt vast. Gebruik een dopsleutel Nr.16. Gebruik een momentsleutel. Draai deze vast tot een koppel van 40 Nm.
Stap 63

Span de moer van de aandrijfas aan. Gebruik een dopsleutel Nr.36. Gebruik een momentsleutel. Draai deze vast tot een koppel van 50 Nm.+45°

AUTODOC raadt aan:
Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt.
Stap 64

Behandel de veerpootbevestigingen. Behandel alle verbindingen van de draagarmen. Gebruik een kopersmeermiddel.
Stap 65

Behandel het oppervlak waar de remschijf contact maakt met de velg. Gebruik een kopersmeermiddel.
Stap 66

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

Vervanging: spiraalveer – VW Polo 5. De experts van AUTODOC bevelen aan:
Wacht enkele minuten na het aanbrengen van de spray.
Stap 67

Installer het wiel.

Vervanging: spiraalveer – VW Polo 5. Tip:
Houd het wiel omhoog tijdens het vastschroeven van de bevestigingsbouten om verwondingen te vermijden.
Stap 68

Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.
Stap 69

Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik de krachtdopsleutel #17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 120 Nm.
Stap 70

Verwijder de krik en de wielblokken.
Stap 71

Span de bovenste bevestiging aan van de veerpoot. Gebruik een combinatie steeksleutel Nr.21. Gebruik een dopsleutel Nr.21. Gebruik inbussleutel nr. H6. Gebruik een momentsleutel. Draai deze vast tot een koppel van 60 Nm.
Stap 72

Plaats de bevestigingsdop van de veerpoot.
Stap 73

Installeer het afvoerrooster en maak het stevig vast.
Stap 74

Installeer de afdichting van het afvoerrooster.
Stap 75

Verwijder de beschermhoes van het spatbord.
Stap 76

Sluit de motorkap.
