Beide schroefveren van de voorste ophanging moeten gelijktijdig vervangen worden.
De vervangprocedure is identiek voor de linkse en rechtse schroefveren van de voorste ophanging.
NB: alle werkzaamheden aan de auto VW Touran 1T3 dienen uitgevoerd te worden bij een uitgeschakelde motor.
Voer de vervanging in de volgende volgorde uit:
Stap 1
Zet de wielen vast met behulp van wielblokken.
Stap 2
Open de motorkap.
Stap 3
Verwijder de moerkappen van de ruitenwisserarmen.
Stap 4
Schroef de bevestigingen van de ruitenwisserarmen los. Gebruik een dopsleutel Nr.14.
Stap 5
Verwijder de wisserarmen.
Stap 6
Verwijder de afdichting van het afvoerrooster.
Stap 7
Hef het afvoerrooster omhoog en verwijder het.
Stap 8
Reinig de bevestigingen van de bovenste bevestiging van de schokdemper. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 9
Schroef de bovenste bevestigingsmoer van de veerpoot los. Gebruik een dopsleutel Nr.13
AUTODOC raadt aan:
VW Touran 1T3 – Houd de veerpoot vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen.
Stap 10
Maak de wielbouten los. Gebruik de krachtdopsleutel #17.
Stap 11
Draai de wielbouten los.
AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen. VW Touran 1T3
Stap 12
Neem het wiel eraf.
Stap 13
Verwijder de wieldop.
Stap 14
Installer het wiel.
AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen. VW Touran 1T3
Stap 15
Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.
Stap 16
Maak de bout van de wielnaaf los. Gebruik een 15/16" 12-punt dopsleutel.

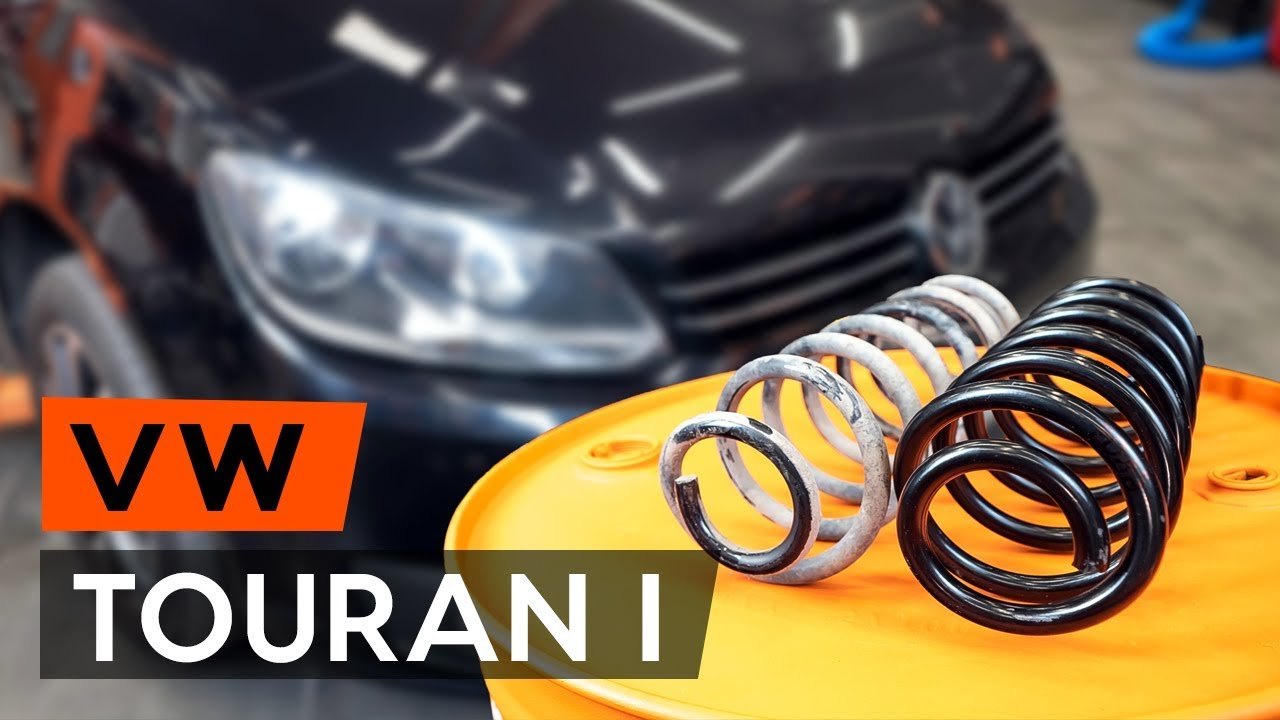

Vervanging: spiraalveer – VW Touran 1T3. De experts van AUTODOC bevelen aan:
Schroef de bevestiging niet meer dan 90 graden los.
Stap 17
Verhoog de voorzijde van de wagen en plaats veilig op steunen.
Stap 18
Draai de wielbouten los.
Stap 19
Neem het wiel eraf.
AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen. VW Touran 1T3
Stap 20
Ontkoppel de kabels en de remslang van de houder op de veerpoot.
Stap 21
Reinig de bevestigingen die de koppelstang met de veerpoot verbinden, en deze die de schokdemper aan de fusee vastmaken. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 22
Schroef de moer los en verwijder de stabilisatorstang van de veerpoot. Gebruik een combinatie steeksleutel Nr.18 Gebruik XZN #6.
Stap 23
Verwijder de sensor van het niveauregelsysteem uit de draagarm van de ophanging.
Let op!
Sommige wagens beschikken niet over sensoren voor niveauregelsystemen.
Stap 24
Schroef de moer los en verwijder de onderste bevestigingsbout van de schokdemper. Gebruik een combinatie steeksleutel Nr.18 Gebruik XZN #14.
Stap 25
Beweeg de fusee omhoog. Gebruik een hydraulische versnellingsbak krik.
Stap 26
Ontkoppel de fusee van de veerpoot. Gebruik een platte beitel voor metaalbewerking. Gebruik een hamer.
Stap 27
Schroef de bevestiging los die de aandrijfas aan de wielnaaf bevestigt. Gebruik een 15/16" 12-punt dopsleutel. Gebruik een wringijzer.
Stap 28
Schroef de bevestiging los die het kogelgewricht aan de draagarm van de ophanging vastmaakt. Gebruik een dopsleutel Nr.16
Stap 29
Koppel het kogelslijpstuk los van de arm. Gebruik een koevoet.
Stap 30
Verwijder de aandrijfas van de wielnaaf.
Stap 31
Verwijder de veerpoot.
Stap 32
Plaats de veerpoot op het instrument om de veer samen te drukken.
Merk op dat bij gebruik van een veerspanner de veren stevig vastgehouden dienen te worden door het samendrukken van de veer aan de tegengestelde zijden.Zorg voor de juiste positie van de veer in het anker.Zorg er voor dat de veren strak in de klemarmen geplaatst zijn.
Stap 33
Duw de veer samen.
Stap 34
Schroef de bovenste bevestiging van de veerpootmontage los. Gebruik een combinatie steeksleutel Nr.18 Gebruik inbussleutel nr. H6.
Stap 35
Verwijder de bovenste veerpootbevestiging.
Stap 36
Maak de schroefveer los.
Stap 37
Verwijder de veer.
Stap 38
Reinig de montagelocaties van de schroefveer. Reinig de schokdemperstang. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 39
Installeer de veer op de schokdemper.
Stap 40
Duw de veer samen.
Stap 41
Installeer de bovenste veerpootbevestiging en de taatspot.
Stap 42
Span de moer van de zuigerstang van de veerpoot aan. Gebruik een dopsleutel Nr.21. Gebruik inbussleutel nr. H6. Gebruik een momentsleutel. Draai deze vast tot een koppel van 60 Nm.
Vervanging: spiraalveer – VW Touran 1T3. Tips van de experts van AUTODOC:
Controleer of de veer correct gepositioneerd is. Vermijd een foute uitlijning.
Stap 43
Ontspan de veer.
Stap 44
Verwijder de gemonteerde veerpoot.
Stap 45
Installeer de veerpoot in de wielkast. Span de bovenste bevestiging van de veerpoot aan. Gebruik een dopsleutel Nr.13. Gebruik een ratelsleutel.
Stap 46
Zet de veerpoot vast op de fusee. Gebruik indien nodig een rubberhamer.
Stap 47
Monteer de aandrijfas in de wielnaaf.
Stap 48
Verbind het kogelgewricht met de draagarm.
Stap 49
Schroef de bevestigingen van borgplaat van het kogelgewricht vast (3 stuks). Gebruik een dopsleutel Nr.16. Gebruik een momentsleutel. Draai deze vast tot een koppel van 60 Nm.
Stap 50
Installeer een nieuwe bout op de fusee en span deze aan. Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt. Gebruik een combinatie steeksleutel Nr.18 Gebruik XZN #14. Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 70 Nm.+90°
Let op!
Het aandraaimoment wordt voor een stalen fusee vooraf bepaald.
Stap 51
Maak de koppelstang vast aan de veerpoot. Gebruik een combinatie steeksleutel Nr.18 Gebruik XZN #6. Gebruik een momentsleutel. Draai deze vast tot een koppel van 65 Nm.
Stap 52
Maak de remslang vast aan de veerpoot. Verbind de kabelbevestiging van de ABS-sensor aan de veerpoot.
Stap 53
Installeer de bout van de aandrijfas en span deze aan. Gebruik een 15/16" 12-punt dopsleutel.
Stap 54
Reinig het oppervlak waarop de velg moet worden gemonteerd. Gebruik een staalborstel. Behandel het contactoppervlak. Gebruik een kopersmeermiddel.
Stap 55
Installer het wiel.
AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen. VW Touran 1T3
Stap 56
Draai de wielbouten vast. Gebruik de krachtdopsleutel #17.
Stap 57
Schroef de bevestiging vast die de aandrijfas aan de wielnaaf bevestigt. Belangrijk! Zorg ervoor dat je nieuwe bevestigingen gebruikt. Gebruik een 15/16" 12-punt dopsleutel. Gebruik een momentsleutel. Draai deze vast tot een koppel van 70 Nm.+90°
Stap 58
Installeer de wieldop.
Stap 59
Verlaag de wagen en werk in kruisvolgorde bij het aanspannen van de wielbouten. Gebruik de krachtdopsleutel #17. Gebruik een momentsleutel. Draai deze vast tot een koppel van 120 Nm.
Stap 60
Span de bovenste bevestiging van de veerpoot aan. Gebruik een dopsleutel Nr.13 Gebruik een momentsleutel. Draai deze vast tot een koppel van 15 Nm.
Stap 61
Reinig de montagelocatie van het afvoerrooster.
Stap 62
Installeer het afvoerrooster en maak het stevig vast.
Stap 63
Reinig de scharnieren van de ruitenwisserarmen. Gebruik een staalborstel. Behandel de scharnieren van de ruitenwisserarmen. Gebruik een kopersmeermiddel.
Stap 64
Installeer de wisserarmen.
Stap 65
Schroef de bevestigingen van de ruitenwisserarmen vast. Gebruik een dopsleutel Nr.14. Gebruik een momentsleutel. Draai deze vast tot een koppel van 10 Nm.
