Belangrijk!

Deze vervangingsprocedure kan worden toegepast voor de volgende voertuigen:
VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0, VW SHARAN (7M8, 7M9, 7M6) 2.8 VR6, VW SHARAN (7M8, 7M9, 7M6) 2.8 VR6 Syncro, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 1.8 T 20V, VW SHARAN (7M8, 7M9, 7M6) 2.0 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.8 V6 24V, VW SHARAN (7M8, 7M9, 7M6) 2.8 V6 24V 4motion, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI 4motion, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.0 16V, VW SHARAN (7M8, 7M9, 7M6) 2.0 LPG, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI … Meer ontdekken

De stappen kunnen lichtjes variëren, afhankelijk van het ontwerp van de wagen.

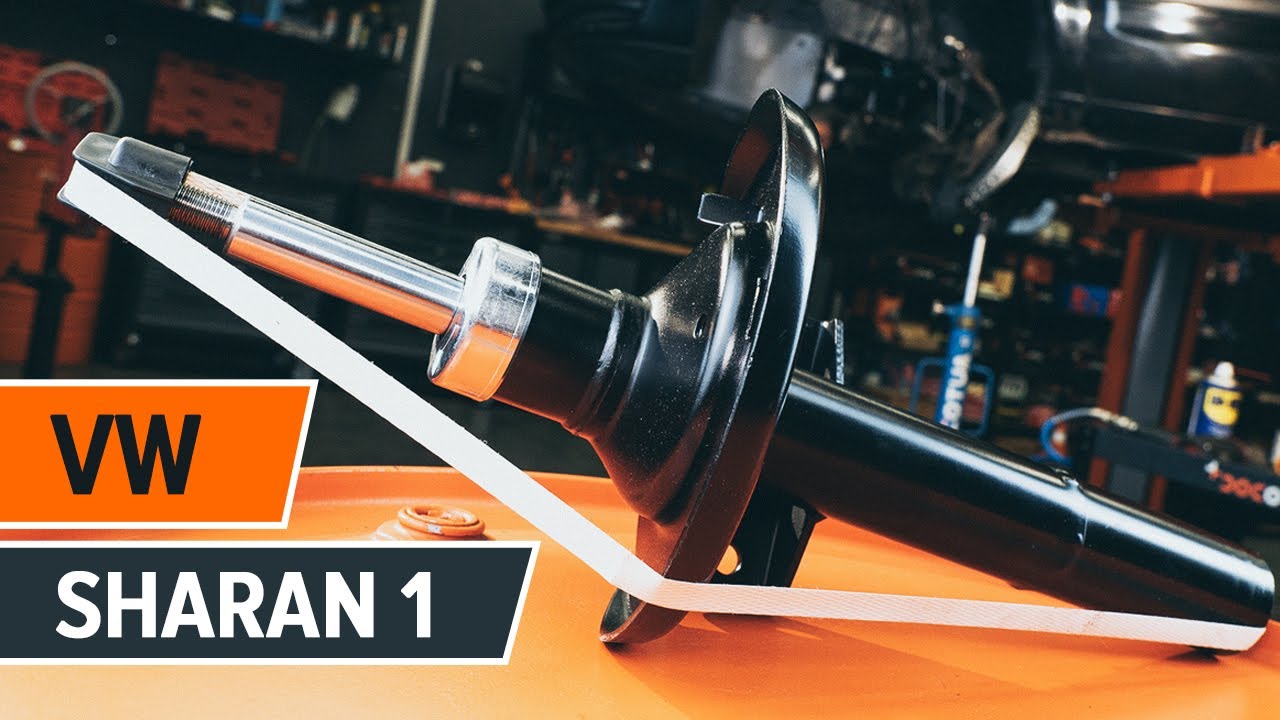

Hoe een veerpoot vooraan vervangen op een VW SHARAN 1 [HANDLEIDING AUTODOC]

Hoe veerpoot vooraan vervangen bij een VW Sharan 1 – Leidraad voor bij het vervangen

Alle auto-onderdelen die u moet uitwisselen – Schokbrekers voor de SHARAN (7M8, 7M9, 7M6) en andere VW-auto's

Schokdemper

        Schokdemper voor Sharan I (7M8, 7M9, 7M6) Diesel (90 Pk)

        Schokdemper voor Sharan I (7M8, 7M9, 7M6) Benzine (115 Pk)

        Schokdemper voor Sharan I (7M8, 7M9, 7M6) Benzine (174 Pk)

        Schokdemper voor Sharan I (7M8, 7M9, 7M6) Benzine (174 Pk)

        Schokdemper voor Sharan I (7M8, 7M9, 7M6) Diesel (110 Pk)

        Schokdemper voor Sharan I (7M8, 7M9, 7M6) Benzine (150 Pk)

        Schokdemper voor Sharan I (7M8, 7M9, 7M6) Diesel (136 Pk)

        Schokdemper voor Sharan I (7M8, 7M9, 7M6) Benzine (204 Pk)

        Schokdemper voor Sharan I (7M8, 7M9, 7M6) Diesel (115 Pk)

Vervanging: veerpoot – VW Sharan 1. Tip van AUTODOC:

                        Staalborstel

                        WD-40 spray

                        Remmenreiniger

                        Keramisch vet

                        Kopervet

                        Momentsleutel

                        Combinatiesleutel Nr.16

                        Dopsleutel Nr.10

                        Dopsleutel Nr.18

                        Dopsleutel Nr.19

                        Dopsleutel Nr.27

                        21mm-veerpootmoerdop

                        Schokdempersleutel

                        Inbus bit nr. H7

                        Inbus bit nr. H8

                        Krachtdop voor velgen Nr.19

                        Ratelsleutel

                        Wringijzer

                        hydraulische veerspanner

                        Koevoet

                        Hydraulische versnellingsbak krik

                        Spatbordbeschermer

                        Wielblok

Koop gereedschap

Vervanging: veerpoot – VW Sharan 1. Tips van de experts van AUTODOC:

Beide veerpoten van de voorste ophanging moeten gelijktijdig vervangen worden.
De vervangprocedure is identiek voor de linkse en rechtse veerpoten van de voorste ophanging.
NB: alle werkzaamheden aan de auto VW Sharan 1 dienen uitgevoerd te worden bij een uitgeschakelde motor.

Voer de vervanging in deze volgorde uit:

Stap 1

Open de motorkap.
Stap 2

Gebruik een beschermhoes om beschadiging van lak en kunststof onderdelen van de auto te voorkomen.
Stap 3

Schroef het deksel van het remvloeistofreservoir los.
Stap 4

Verwijder de afdichting van het afvoerrooster.
Stap 5

Schroef de bevestigingen van het kunststof paneel los. Gebruik een dopsleutel Nr.10. Gebruik een ratelsleutel.
Stap 6

Verwijder het kunststof paneel.
Stap 7

Reinig de bovenste bevestiging van het veerpootlager. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 8

Draai het bovenste bevestigingsstuk van de veerpootlager los. Maak gebruik van een 21mm-veerpootmoerdop. Gebruik inbussleutel nr. H7. Gebruik een ratelsleutel.
Stap 9

Zet de wielen vast met behulp van wielblokken.

Stap 10

Draai het bevestigingsstuk van de aandrijfas los. Gebruik een dopsleutel Nr.27. Gebruik een wringijzer.
Stap 11

Maak de wielbouten los. Gebruik de krachtdopsleutel #19.
Stap 12

Hef de auto op.

Vervanging: veerpoot – VW Sharan 1. Tip van AUTODOC:
Indien u een krik gebruikt, zorg ervoor dat deze op een plat oppervlak rust zonder oneffenheden.Zorg voor extra beveiliging met kriksteunen.
Stap 13

Draai de wielbouten los.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen. VW Sharan 1
Stap 14

Neem het wiel eraf.
Stap 15

Reinig de bevestiging, die de stabilisatorstangverbinding met de veerpoot verbindt. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 16

Schroef het bevestigingsstuk dat de koppelstang en de veerpoot met elkaar verbindt los. Gebruik een combinatie steeksleutel Nr.16 Gebruik een dopsleutel Nr.19. Gebruik een ratelsleutel.
Stap 17

Verwijder de stabilisatorstang.
Stap 18

Ontkoppel de bedrading voor de ABS-sensor.
Stap 19

Ontkoppel de remslang van de veerpoot.
Stap 20

Spreid de remblokken. Gebruik een koevoet.
Stap 21

Reinig de bevestigingen van de remklauwhouder. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 22

Schroef de bevestiging van de remklauwbeugel los. Gebruik een dopsleutel Nr.27. Gebruik een ratelsleutel.
Stap 23

Verwijder de bevestigingsbouten.
Stap 24

Verwijder de remklauw inclusief de bevestiging ervan.

Vervanging: veerpoot – VW Sharan 1. Tips van de experts van AUTODOC:
Bind de remklauw vast aan de ophanging of aan de carrosserie met een kabel, zonder deze los te koppelen van de remslang, om drukontlading van het remsysteem te voorkomen.Zorg er voor dat de remklauw niet aan de remslang hangt.Druk het rempedaal niet in na het verwijderen van de remklauw. Als resultaat kan de zuiger uit de remcilinder vallen, en kan er remvloeistof lekken of de druk in het systeem ontladen worden.
Stap 25

Schroef de bevestiging los die de aandrijfas aan de wielnaaf bevestigt. Gebruik een dopsleutel Nr.27. Gebruik een ratelsleutel.
Stap 26

Verwijder de bevestigingsbout.
Stap 27

Reinig de onderste bevestiging, die de veerpoot met de fusee verbindt. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 28

Schroef de onderste bevestiging los die de veerpoot aan de fusee verbindt. Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 29

Verwijder de bevestigingsbout.
Stap 30

Reinig de bevestigingen die de fuseekogel met het fuseestuk verbinden. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 31

Schroef de bevestigingen van de fuseekogel los van het fuseestuk. Gebruik inbussleutel nr. H8. Gebruik een ratelsleutel.
Stap 32

Verwijder de bevestigingsbouten.
Stap 33

Beweeg de fusee omhoog. Gebruik een hydraulische versnellingsbak krik.
Stap 34

Ontkoppel het kogelgewricht van de fusee.
Stap 35

Koppel de aandrijfas los van de fusee.

AUTODOC raadt aan:
Zorg ervoor dat de aandrijfas niet onbelast is (wanneer de wagen opgekrikt is).
Stap 36

Maak de onderste veerpootbevestiging los van de fusee. Gebruik een speciale dopsleutel om de schokdemper te verwijderen.
Stap 37

Ontkoppel de fusee van de veerpoot.
Stap 38

Schroef de bovenste bevestiging van de veerpootmontage los.

AUTODOC raadt aan:
VW Sharan 1 – Houd de veerpoot vast tijdens het losschroeven van de bevestigingsbouten om letsel te voorkomen.
Stap 39

Verwijder de veerpoot.
Stap 40

Plaats de veerpoot op de veerspanner.

Vervanging: veerpoot – VW Sharan 1. Tip van AUTODOC:
Merk op dat bij gebruik van een veerspanner de veren stevig vastgehouden dienen te worden door het samendrukken van de veer aan de tegengestelde zijden.Zorg voor de juiste positie van de veer in het anker.Zorg er voor dat de veren strak in de klemarmen geplaatst zijn.
Stap 41

Duw de veer samen.
Stap 42

Reinig de zuigerstang van de veerpoot. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 43

Verwijder de moer op de zuigerstang van de veerpoot. Maak gebruik van een 21mm-veerpootmoerdop. Gebruik inbussleutel nr. H7. Gebruik een ratelsleutel.
Stap 44

Verwijder de bovenste veerpootbevestiging.
Stap 45

Maak de schroefveer los.
Stap 46

Verwijder de veer.
Stap 47

Verwijder de stofkap en het aanslagrubber van de schokdemper.

AUTODOC raadt aan:
Vervanging: veerpoot – VW Sharan 1. Inspecteer de steun, hoes en aanslagrubber van de schokdemper. Vervang ze indien nodig.
Stap 48

Verwijder de oude schokdemper uit de hydraulische veerspanner.
Stap 49

Installeer de nieuwe schokdemper op de hydraulische veerspanner.

Vervanging: veerpoot – VW Sharan 1. Deskundigen bevelen aan:
Vooraleer een nieuwe schokdemper te installeren dient u deze 3-5 keer handmatig te pompen.
Stap 50

Installeer de stofkap en het aanslagrubber op de nieuwe schokdemper.
Stap 51

Installeer de veer op de schokdemper.
Stap 52

Duw de veer samen.
Stap 53

Installeer de bovenste veerpootbevestiging en de taatspot.
Stap 54

Span de moer van de zuigerstang van de veerpoot aan. Maak gebruik van een 21mm-veerpootmoerdop. Gebruik inbussleutel nr. H7. Gebruik een momentsleutel. Draai deze vast tot een koppel van 60 Nm.

AUTODOC raadt aan:
Controleer of de veer correct gepositioneerd is. Vermijd een foute uitlijning.
Stap 55

Ontspan de veer.
Stap 56

Behandel de stang van de veerpoot. Gebruik een kopersmeermiddel.
Stap 57

Verwijder de gemonteerde veerpoot.
Stap 58

Maak de plek waar de veerpoot bevestigd is schoon. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 59

Reinig de bevestigingen die de fuseekogel met het fuseestuk verbinden. Gebruik een staalborstel. Gebruik de WD-40 spray.

Stap 60

Reinig de groeven van de homokinetische koppeling op de aandrijfas. Gebruik een staalborstel. Gebruik de WD-40 spray.
Stap 61

Behandel de spievertanding van de homokinetische koppeling van de aandrijfas met een daarvoor bedoeld middel. Gebruik een kopersmeermiddel.
Stap 62

Installeer de veerpoot in de wielkast.
Stap 63

Schroef de bovenste bevestigingsmiddelen voor de veerpootlager in. Draai ze niet vast.

AUTODOC raadt aan:
VW Sharan 1 – Houd de veerpoot vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen.
Stap 64

Zet de veerpoot vast op de fusee.
Stap 65

Breng de bevestigingsbouten aan.
Stap 66

Schroef het onderste bevestigingsmiddel van de veerpoot in. Gebruik een dopsleutel Nr.18. Gebruik een ratelsleutel.
Stap 67

Verwijder de steun van onder de fusee.

AUTODOC raadt aan:
Vervanging: veerpoot – VW Sharan 1. Laat de versnellingsbakkrik soepel zakken, zonder geschok, teneinde de onderdelen en mechanismen niet te beschadigen.
Stap 68

Monteer de fusee op de homokineetas.
Stap 69

Sluit de fuseekogel aan op de fusee.
Stap 70

Breng de bevestigingsbouten aan.
Stap 71

Schroef de bevestiging van de aandrijfas vast. Gebruik een dopsleutel Nr.27. Gebruik een ratelsleutel.
Stap 72

Breng de bevestigingsbouten aan.
Stap 73

Haal de bevestigingen, die de fuseekogel met het fuseestuk verbinden, aan. Gebruik inbussleutel nr. H8. Gebruik een momentsleutel. Draai deze vast tot een koppel van 55 Nm.
Stap 74

Monteer de remklauw samen met de houder.
Stap 75

Breng de bevestigingsbouten aan.
Stap 76

Haal de bevestigingen van de remklauwhouder aan. Gebruik een dopsleutel Nr.27. Gebruik een momentsleutel. Draai deze vast tot een koppel van 200 Nm.
Stap 77

Installeer de dwarse koppelstang.
Stap 78

Draai het bevestigingsstuk dat de koppelstang en de veerpoot met elkaar verbindt vast. Gebruik een combinatie steeksleutel Nr.16 Gebruik een dopsleutel Nr.19. Gebruik een momentsleutel. Draai deze vast tot een koppel van 100 Nm.
Stap 79

Draai het onderste bevestigingsmiddelen van de veerpoot aan. Gebruik een dopsleutel Nr.18. Gebruik een momentsleutel. Draai deze vast tot een koppel van 110 Nm.
Stap 80

Sluit de bedrading voor de ABS-sensor aan.
Stap 81

Bevestig de remslang aan de veerpoot.
Stap 82

Behandel de bevestigingen van het kogelgewricht. Gebruik een kopersmeermiddel.
Stap 83

Behandel de bevestiging die de veerpoot met de fusee verbindt. Gebruik een kopersmeermiddel.
Stap 84

Behandel de bevestiging die de stabilistatorstang met de veerpoot verbindt. Gebruik een kopersmeermiddel.
Stap 85

Reinig het oppervlak waarop de velg moet worden gemonteerd. Gebruik een staalborstel.
Stap 86

Behandel het oppervlak waar de remschijf contact maakt met de velg. Maak gebruik van keramisch vet.
Stap 87

Reinig het oppervlak van de remschijf. Gebruik een remmenreiniger.

AUTODOC raadt aan:
Vervanging: veerpoot – VW Sharan 1. Wacht een paar minuten af na het aanbrengen van de spray.
Stap 88

Installer het wiel.

AUTODOC raadt aan:
Waarschuwing! Houd het wiel vast tijdens het inschroeven van de bevestigingsbouten om letsel te voorkomen. VW Sharan 1
Stap 89

Draai de wielbouten vast. Gebruik de krachtdopsleutel #19.
Stap 90

Laat de wagen zaken.
Stap 91

Haal de bevestiging van de homokineetas aan. Gebruik een dopsleutel Nr.27. Gebruik een momentsleutel. Draai deze vast tot een koppel van 150 Nm.+90°
Stap 92

Draai de wielbouten vast aan de hand van een kruiselings patroon. Gebruik de krachtdopsleutel #19. Gebruik een momentsleutel. Draai deze vast tot een koppel van 170 Nm.
Stap 93

Verwijder de krik en de wielblokken.
Stap 94

Draai de bovenste bevestigingsmiddelen voor het veerpootlager vast. Maak gebruik van een 21mm-veerpootmoerdop. Gebruik inbussleutel nr. H7. Gebruik een momentsleutel. Draai deze vast tot een koppel van 70 Nm.
Stap 95

Behandel het bovenste bevestigingsmiddel voor de veerpootlager met een daarvoor bedoeld middel. Gebruik een kopersmeermiddel.
Stap 96

Installeer het kunststof paneel.
Stap 97

Schroef de bevestigingen van het kunststof paneel vast. Gebruik een dopsleutel Nr.10. Gebruik een ratelsleutel.
Stap 98

Installeer de afdichting van het afvoerrooster.

Vervanging: veerpoot – VW Sharan 1. Tip:
Druk het rempedaal enkele malen in zonder de motor te starten, tot u een aanzienlijke weerstand voelt.Controleer het niveau aan remvloeistof in het expansiereservoir en vul indien nodig bij.
Stap 99

Schroef de dop van het expansievat voor de remvloeistof vast.
Stap 100

Verwijder de beschermhoes van het spatbord.
Stap 101

Sluit de motorkap.

Was deze handleiding nuttig?

Gelieve deze handleiding een cijfer van 1 t/m 5 te geven. Mocht u nog verdere vragen hebben, staan we altijd klaar om die te beantwoorden.

Op zoek naar de juiste banden?

Ontdek welke banden- en wielmaten compatibel zijn met het model VW Sharan I (7M8, 7M9, 7M6)

Bladeren door banden

Hoe spiraalveer vooraan vervangen bij een VW Sharan 1 – Leidraad voor bij het vervangen

Kosteloos downloaden
4.45 MB
Hoe schokdempers achteraan vervangen bij een VW Sharan 1 – Leidraad voor bij het vervangen

Kosteloos downloaden
1.8 MB
Hoe spiraalveer achteraan vervangen bij een VW Sharan 1 – Leidraad voor bij het vervangen

Kosteloos downloaden
1.85 MB
Hoe remblokken vooraan vervangen bij een VW Sharan 1 – Leidraad voor bij het vervangen

Kosteloos downloaden
1.62 MB
Hoe remblokken achteraan vervangen bij een VW Sharan 1 – Leidraad voor bij het vervangen

Kosteloos downloaden
1.88 MB
Hoe remschijven vooraan vervangen bij een VW Sharan 1 – Leidraad voor bij het vervangen

Kosteloos downloaden
2.3 MB

Hoe schokdempers achteraan vervangen bij een VW Sharan II (7N1, 7N2) – Leidraad voor bij het vervangen

Kosteloos downloaden
2.87 MB
Hoe veerpoot vooraan vervangen bij een VW SHARAN (7N1, 7N2) – Leidraad voor bij het vervangen

Kosteloos downloaden
3.88 MB
Hoe schokdempers achteraan vervangen bij een VW Sharan 1 – Leidraad voor bij het vervangen

Kosteloos downloaden
1.8 MB
Hoe schokdempers achteraan vervangen bij een VW Sharan VAN (7M) – Leidraad voor bij het vervangen

Kosteloos downloaden
1.73 MB
Hoe veerpoot te vervangen – Leidraad voor bij het vervangen

Universeel

Kosteloos downloaden
1.53 MB
Hoe veerpoot vooraan vervangen bij een VW Golf 4 – Leidraad voor bij het vervangen

Kosteloos downloaden
3.31 MB

Uw account is uw persoonlijke assistent

Het houdt uw auto-uitgaven bij, voert een autologboek en vervangingsschema en slaat uw aantekeningen en documenten op

Installeer de AUTODOC CLUB-app!

Uw persoonlijke uitgavenboekhouder, onderhoudstips, reminders over aanstaande afspraken en service-intervallen, instructies voor eigenhandige reparaties – allemaal op uw telefoon.

Scannen

Om de app te downloaden:

- scan de QR-code
- via de App Store downloaden
- bij Google Play downloaden

Hoe te besparen bij het kopen van auto-onderdelen

379 keer bekeken

Gepubliceerd op: 03/02/2022
De startmotor inspecteren zonder hem te demonteren | AUTODOC tips

27K keer bekeken

Gepubliceerd op: 01/12/2020
3 dingen die je moet weten voordat je zomerbanden koopt | AUTODOC tips

825 keer bekeken

Gepubliceerd op: 18/05/2023
TOP 5 fouten bij het zelf olie verversen | AUTODOC tips

31K keer bekeken

Gepubliceerd op: 27/05/2021
